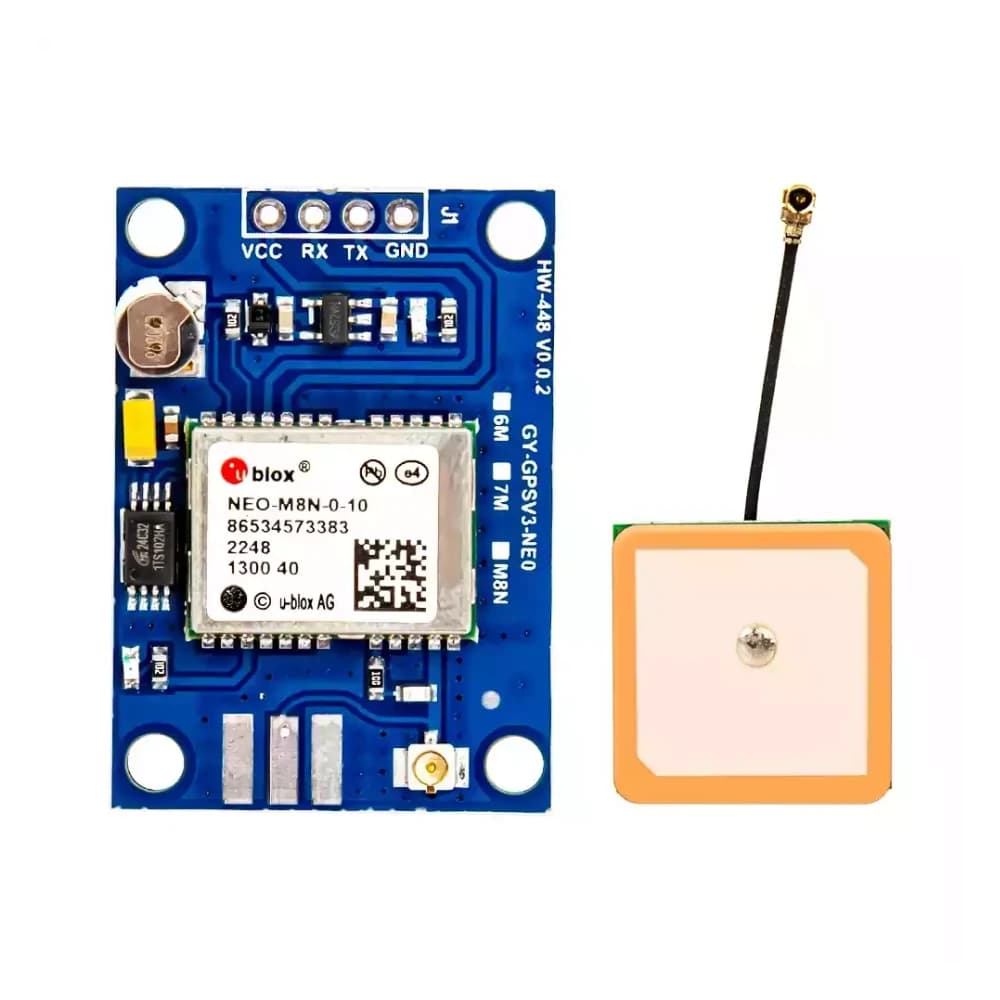

Ublox GYGPSV1 NEO-8M GPS Modülü
Ublox GYGPSV1 NEO-8M GPS Modülü, enlem, boylam, hız, konum ve zaman bilgisi almak için kullanılan kompakt bir GPS konumlandırma modülüdür. Robotik projelerden araç takip sistemlerine, IoT uygulamalarından drone ve navigasyon projelerine kadar birçok farklı elektronik uygulamada kullanılabilir.
Seramik aktif antenli yapısı sayesinde güçlü sinyal alımı sağlar. Üzerinde bulunan Ublox NEO-M8N ana çip ve 72 kanallı alıcı motoru ile düşük güç tüketimi seviyelerinde yüksek konumlandırma performansı sunar. WGS-84 koordinat sistemi desteğiyle standart GPS konum verisi üretir.
Öne Çıkan Özellikler
- Ublox NEO-M8N tabanlı GPS konumlandırma modülüdür.
- Enlem, boylam, hız, zaman ve konum bilgisi alınabilir.
- Seramik aktif antenli kompakt yapı sunar.
- UART seri haberleşme ile Arduino ve mikrodenetleyici kartlara kolayca bağlanabilir.
- 3V - 5V besleme aralığı ile farklı geliştirme kartlarıyla kullanılabilir.
- Araç takip, drone, robot navigasyonu ve IoT konum projeleri için uygundur.
Teknik Özellikler
| Ürün Tipi | GPS konumlandırma modülü |
| Model | GYGPSV1 NEO-8M |
| Ana Çip | Ublox NEO-M8N |
| Alıcı Tipi | 72 kanallı Ublox M8 motoru |
| Anten Tipi | Seramik aktif anten |
| Besleme Gerilimi | DC 3V - 5V |
| Konum Doğruluğu | Yaklaşık 2m - 2.5m |
| Navigasyon Güncelleme Oranı | 18Hz’ye kadar |
| İzleme Hassasiyeti | -161 dBm |
| Soğuk Başlatma Hassasiyeti | -147 dBm |
| Ortalama Soğuk Başlatma Süresi | Yaklaşık 30 saniye |
| Sıcak Başlangıç Süresi | Yaklaşık 1 saniye |
| Koordinat Sistemi | WGS-84 |
| Maksimum Rakım | 18000m |
| Çalışma Sıcaklığı | -45°C / 105°C |
| Anten Boyutu | 26 x 26 x 9mm |
| Modül Boyutu | 26 x 36 x 4mm |
| Ağırlık | 17g |
Pin Yapısı ve Arduino Bağlantısı
| GPS Modül Pini | Arduino UNO | Görevi |
|---|---|---|
| VCC | 5V | Besleme girişidir. |
| GND | GND | Ortak toprak bağlantısıdır. |
| TX | D4 / SoftwareSerial RX | GPS verisini Arduino'ya gönderir. |
| RX | D3 / SoftwareSerial TX | GPS modülüne komut göndermek için kullanılabilir. |
Arduino IDE Örnek Test Kodu
Aşağıdaki örnek kod, GPS modülünden gelen ham NMEA verisini Seri Monitör ekranında gösterir.
#include <SoftwareSerial.h>
SoftwareSerial gpsSerial(4, 3); // RX, TX
void setup() {
Serial.begin(9600);
gpsSerial.begin(9600);
Serial.println("GPS veri okuma basladi...");
}
void loop() {
while (gpsSerial.available()) {
char c = gpsSerial.read();
Serial.write(c);
}
}Ublox GPS Modülü Kaynak Kodları
Ham NMEA testi, TinyGPSPlus ile konum okuma ve GPS fix LED projesi gibi örnek kodlara GitHub deposundan erişebilirsiniz.
Kullanım Alanları
- Araç takip sistemleri
- Drone ve İHA konumlandırma projeleri
- Robotik navigasyon uygulamaları
- IoT tabanlı takip ve konum sistemleri
- Harita, rota ve mesafe ölçüm projeleri
- GPS veri kaydedici uygulamaları
- Akıllı tarım ve saha takip sistemleri
Ürün İçeriği
- 1 adet Ublox GYGPSV1 NEO-8M GPS Modülü
