Su Akış Sensörü YF-S201

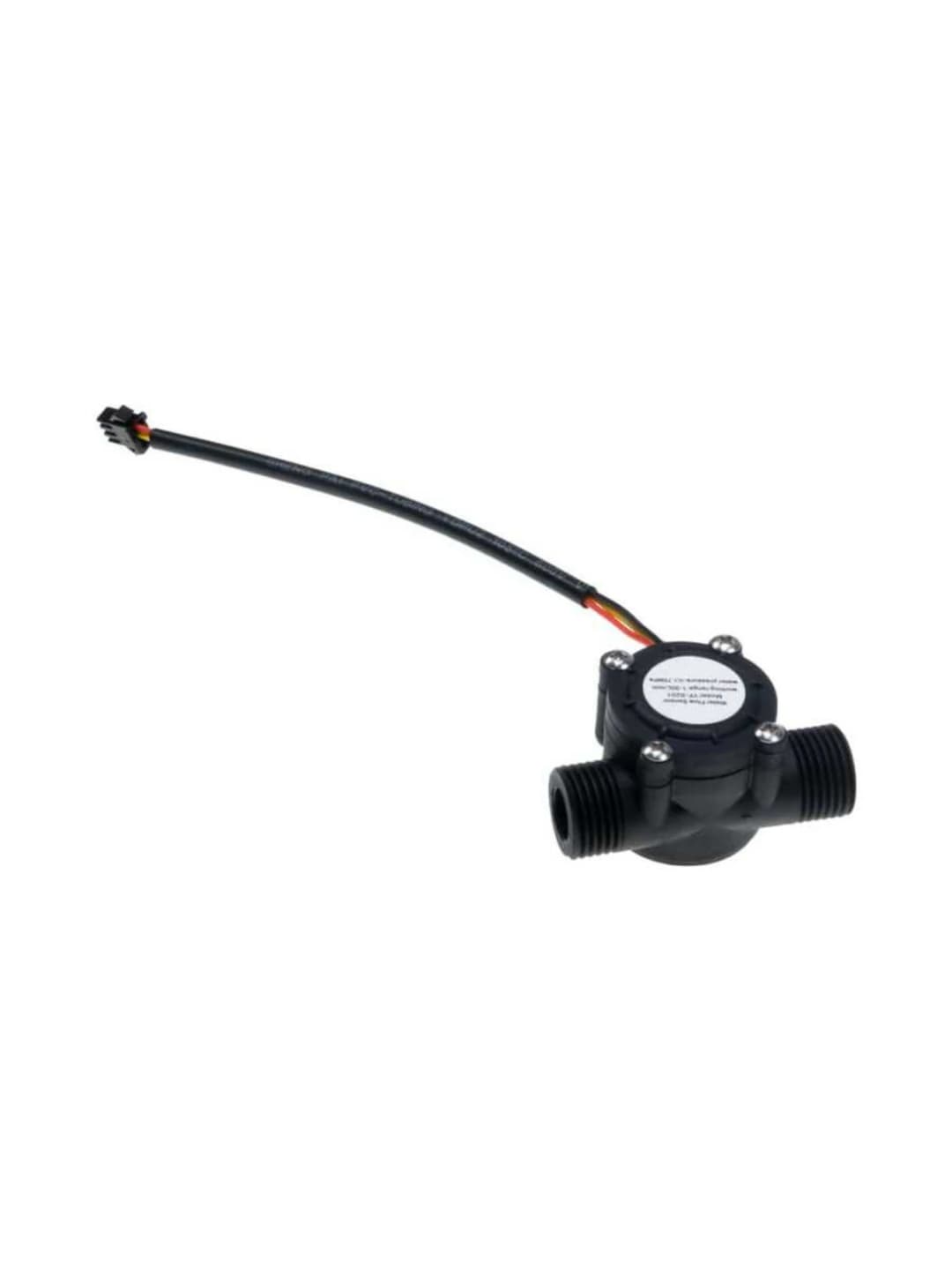

YF-S201 Su Akış Sensörü Debimetre 1-30L/dk Arduino Uyumlu

YF-S201 Su Akış Sensörü, içerisinden geçen sıvının debisini ölçmek için kullanılan Hall Effect tabanlı dijital çıkışlı bir debimetre sensörüdür. Sensör içerisinde bulunan rotor, su akışı ile dönmeye başlar ve manyetik Hall sensörü yardımıyla dönüş sayısı dijital pulse sinyali olarak çıkışa verilir.

Arduino, ESP32, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla kullanılabilen bu sensör; su tüketim takibi, otomatik sulama sistemleri, kahve makineleri, sıvı dolum sistemleri ve endüstriyel akış kontrol uygulamalarında tercih edilebilir. Dijital pulse çıkışı sayesinde mikrodenetleyici üzerinden akış hızı ve toplam geçen su miktarı hesaplanabilir.

Öne Çıkan Özellikler

• YF-S201 Hall Effect su akış sensörü
• 1 - 30 L/dk debi ölçüm desteği
• Dijital pulse çıkışı
• Arduino, ESP32, Raspberry Pi ve benzeri geliştirme kartlarıyla uyumlu yapı
• Su akışı ölçümü ve sıvı kontrol projeleri için uygun kullanım
• Yüksek performanslı sızdırmaz gövde yapısı
• Düşük güç tüketimi
• 1/2" dış diş bağlantı yapısı
• Kompakt ve dayanıklı plastik gövde

Teknik Özellikler

YF-S201 Nasıl Çalışır?

Sensör içerisindeki rotor, su akışı başladığında dönmeye başlar. Rotor üzerindeki mıknatıslar Hall Effect sensörü tarafından algılanır ve her dönüşte dijital pulse sinyali üretilir. Arduino veya ESP32 gibi bir mikrodenetleyici bu pulse sinyallerini sayarak anlık debi ve toplam geçen sıvı miktarını hesaplayabilir.

Pin Yapısı ve Arduino Bağlantısı

Arduino ile Örnek Test Kodu

Aşağıdaki örnek kod, YF-S201 sensöründen gelen pulse sinyallerini sayarak yaklaşık litre/dakika değerini ve toplam geçen litre miktarını Seri Monitör ekranına yazdırır.

/*
  Proje: YF-S201 Su Akış Sensörü Test Kodu
  Platform: Arduino UNO
  Hazırlayan: Robomer
  Ürün: https://robomer.com/su-akis-sensoru-yf-s201

  Bağlantılar:
  YF-S201 Kırmızı -> 5V
  YF-S201 Siyah   -> GND
  YF-S201 Sarı    -> D2
*/

volatile int pulseCount = 0;
float calibrationFactor = 7.5;
float flowRate = 0.0;
float totalLiters = 0.0;
unsigned long previousMillis = 0;

void pulseCounter() {
  pulseCount++;
}

void setup() {
  Serial.begin(9600);

  pinMode(2, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(2), pulseCounter, FALLING);

  Serial.println("YF-S201 Su Akis Sensoru Testi Basladi");
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= 1000) {
    detachInterrupt(digitalPinToInterrupt(2));

    flowRate = pulseCount / calibrationFactor;
    totalLiters += flowRate / 60.0;

    Serial.print("Debi: ");
    Serial.print(flowRate);
    Serial.print(" L/dk | Toplam: ");
    Serial.print(totalLiters, 3);
    Serial.println(" L");

    pulseCount = 0;
    previousMillis = currentMillis;

    attachInterrupt(digitalPinToInterrupt(2), pulseCounter, FALLING);
  }
}

Nerelerde Kullanılır?

YF-S201 su akış sensörü; otomatik sulama sistemleri, kahve makineleri, sıvı dolum sistemleri, akıllı su sayaçları, endüstriyel sıvı kontrol sistemleri, su tüketim takip projeleri ve Arduino tabanlı otomasyon uygulamalarında kullanılabilir.

• Arduino su akış projeleri
• Otomatik sulama sistemleri
• Kahve makineleri
• Akıllı su sayaçları
• Sıvı dolum sistemleri
• IoT veri toplama sistemleri
• Endüstriyel sıvı kontrol uygulamaları
• Robotik ve otomasyon projeleri

Kullanırken Dikkat Edilmesi Gerekenler

• Sensörün üzerinde belirtilen akış yönüne dikkat edilmelidir.
• Suyun içinde partikül veya tortu varsa rotor sıkışabilir.
• Hassas ölçüm için kalibrasyon yapılmalıdır.
• Su sızdırmazlığı için bağlantılarda uygun conta ve teflon bant kullanılmalıdır.
• Yüksek basınçlı sistemlerde maksimum basınç sınırı aşılmamalıdır.
• Arduino ile kullanırken sinyal pini için interrupt destekli D2 veya D3 pinleri tercih edilebilir.

Ürün İçeriği

• 1 adet YF-S201 Su Akış Sensörü
