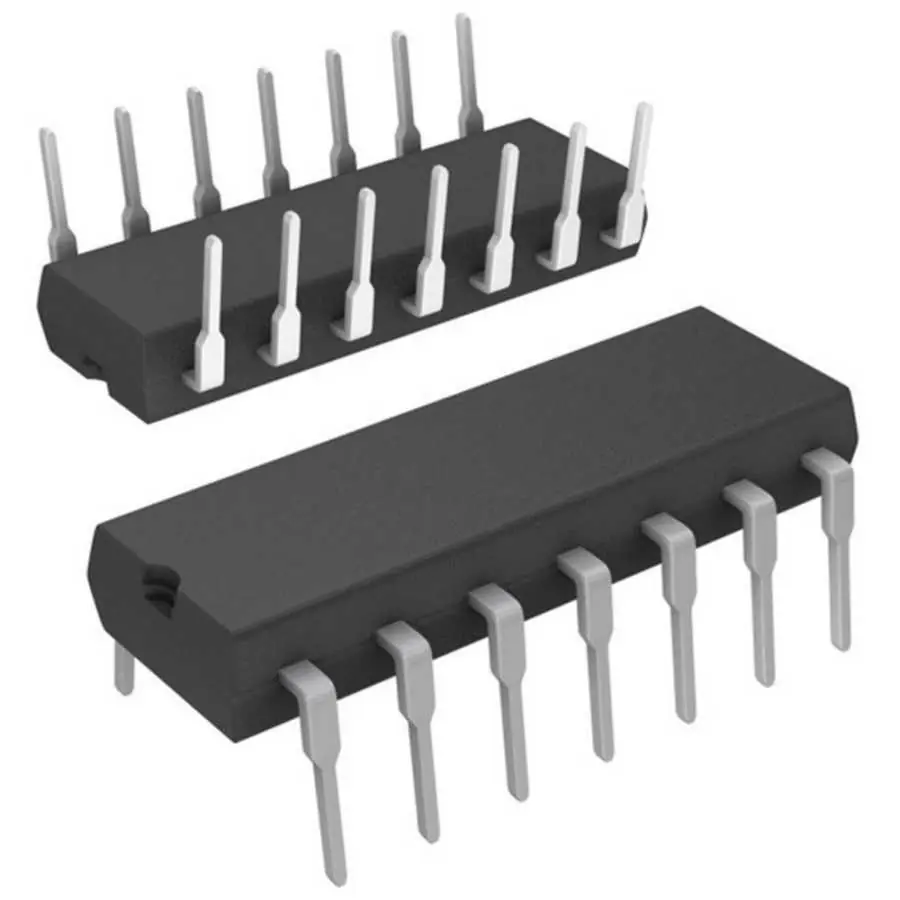

74LS74 Dual D Tipi Flip-Flop Entegresi DIP-14
74LS74 Dual D Tipi Flip-Flop Entegresi – DIP-14
74LS74, içerisinde birbirinden bağımsız iki adet pozitif kenar tetiklemeli D tipi flip-flop bulunan TTL lojik entegresidir. DIP-14 kılıf yapısı sayesinde breadboard, delikli plaket ve THT baskı devre uygulamalarında kolaylıkla kullanılabilir.
D girişindeki lojik bilgi, saat sinyalinin yükselen kenarında Q çıkışına aktarılır. Her flip-flop için aktif LOW çalışan bağımsız Preset ve Clear girişleri bulunur. Bu girişler kullanılarak çıkışlar saat sinyalinden bağımsız olarak ayarlanabilir veya sıfırlanabilir.
74LS74 Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Ürün modeli | 74LS74 |
| Entegre türü | Dual D tipi flip-flop |
| Flip-flop sayısı | 2 adet bağımsız flip-flop |
| Lojik ailesi | LS TTL |
| Tetikleme türü | Pozitif kenar tetiklemeli |
| Besleme gerilimi | 4,75 V – 5,25 V DC |
| Nominal çalışma gerilimi | 5 V DC |
| Maksimum saat frekansı | 35 MHz |
| Maksimum LOW çıkış akımı | 8 mA |
| Maksimum HIGH çıkış akımı | -0,4 mA |
| Çıkış tipi | Push-pull, Q ve ters Q çıkışları |
| Preset ve Clear girişleri | Var, aktif LOW |
| Çalışma sıcaklığı | 0°C – 70°C |
| Paket tipi | DIP-14 / PDIP-14 |
| Pin sayısı | 14 |
| Montaj tipi | THT |

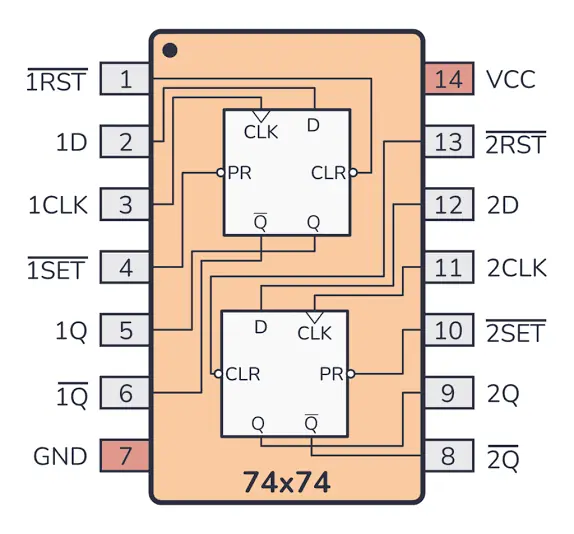

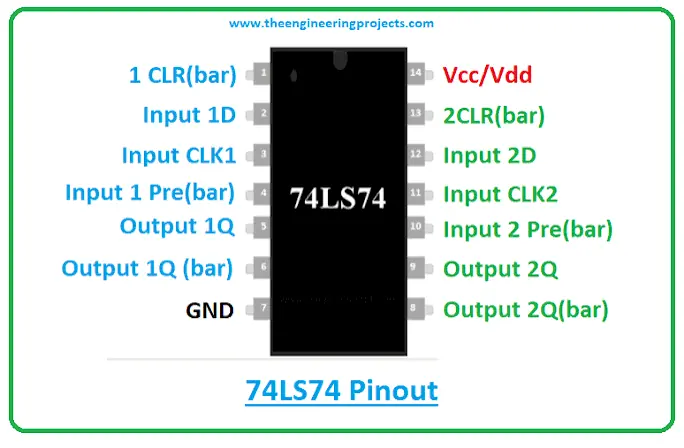

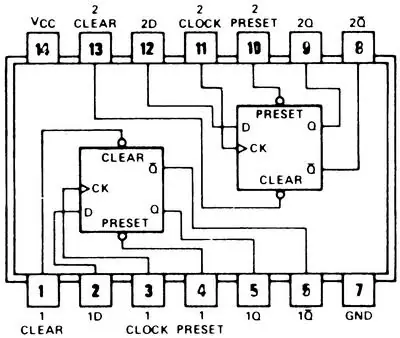

74LS74 Pin Bağlantıları
| Pin | Pin Adı | Açıklama |
|---|---|---|
| 1 | 1CLR | Birinci flip-flop sıfırlama girişi, aktif LOW |
| 2 | 1D | Birinci flip-flop veri girişi |
| 3 | 1CLK | Birinci flip-flop saat girişi |
| 4 | 1PRE | Birinci flip-flop ayarlama girişi, aktif LOW |
| 5 | 1Q | Birinci flip-flop normal çıkışı |
| 6 | 1Q̅ | Birinci flip-flop ters çıkışı |
| 7 | GND | Toprak bağlantısı |
| 8 | 2Q̅ | İkinci flip-flop ters çıkışı |
| 9 | 2Q | İkinci flip-flop normal çıkışı |
| 10 | 2PRE | İkinci flip-flop ayarlama girişi, aktif LOW |
| 11 | 2CLK | İkinci flip-flop saat girişi |
| 12 | 2D | İkinci flip-flop veri girişi |
| 13 | 2CLR | İkinci flip-flop sıfırlama girişi, aktif LOW |
| 14 | VCC | +5 V besleme bağlantısı |
Kullanım Alanları
| Dijital veri saklama devreleri | Sayaç ve durum makineleri |
| Frekans bölücü devreler | Dijital kontrol sistemleri |
| Anahtar titreşimi giderme | Darbe ve zamanlama uygulamaları |
| Breadboard uygulamaları | Sıralı lojik devreler |
Kullanım Uyarıları
| Besleme | Entegre 5 V DC besleme ile kullanılmalıdır. |
|---|---|
| Kontrol girişleri | PRE ve CLR girişleri aktif LOW çalışır. |
| Boş girişler | Kullanılmayan lojik girişler boşta bırakılmamalıdır. |
| Bypass kondansatörü | VCC ile GND arasına, entegreye yakın 100 nF kondansatör bağlanması önerilir. |
Datasheet
Elektriksel sınırlar, zamanlama değerleri ve doğruluk tablosu için 74LS74 datasheet dosyasını inceleyebilirsiniz.
Paket içeriği: 1 adet 74LS74 Dual D Tipi Flip-Flop Entegresi – DIP-14
Not: Ürün üzerindeki marka ve baskı kodu tedarik durumuna göre farklılık gösterebilir. Ürün görselleri temsilî olabilir.
