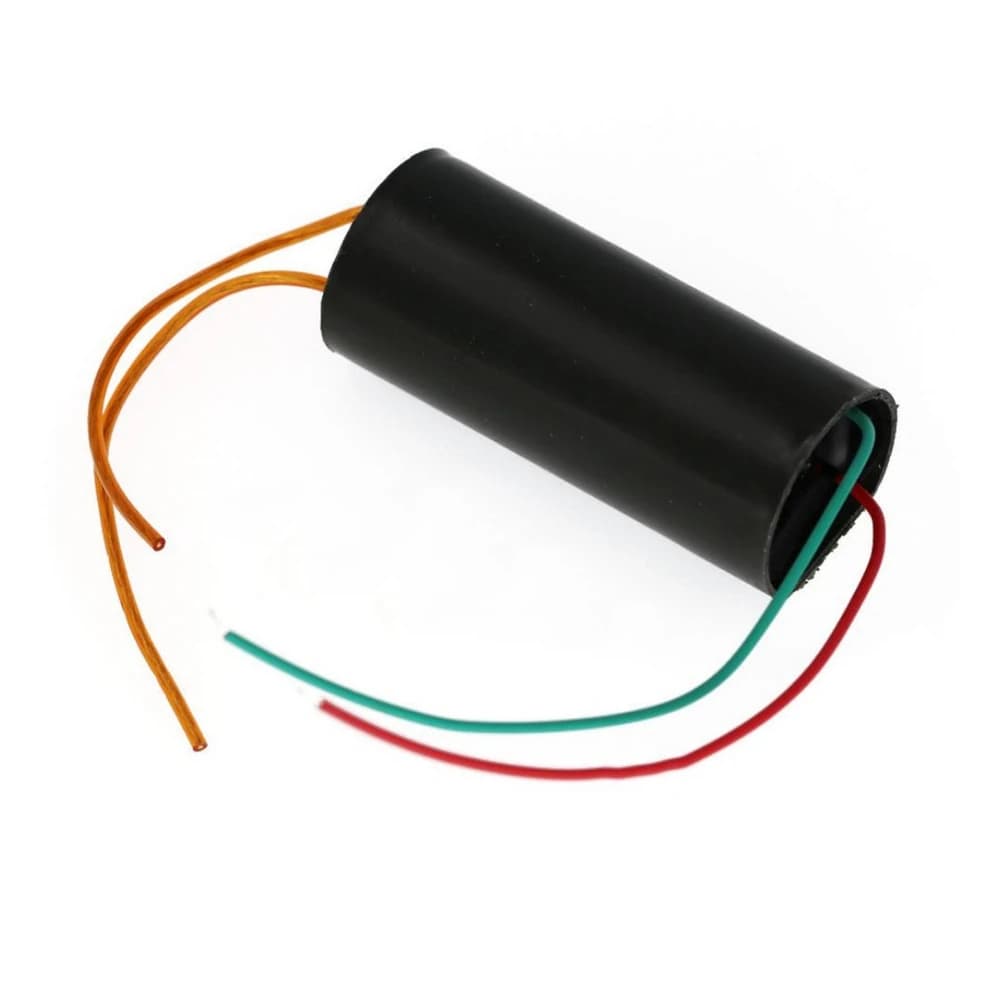

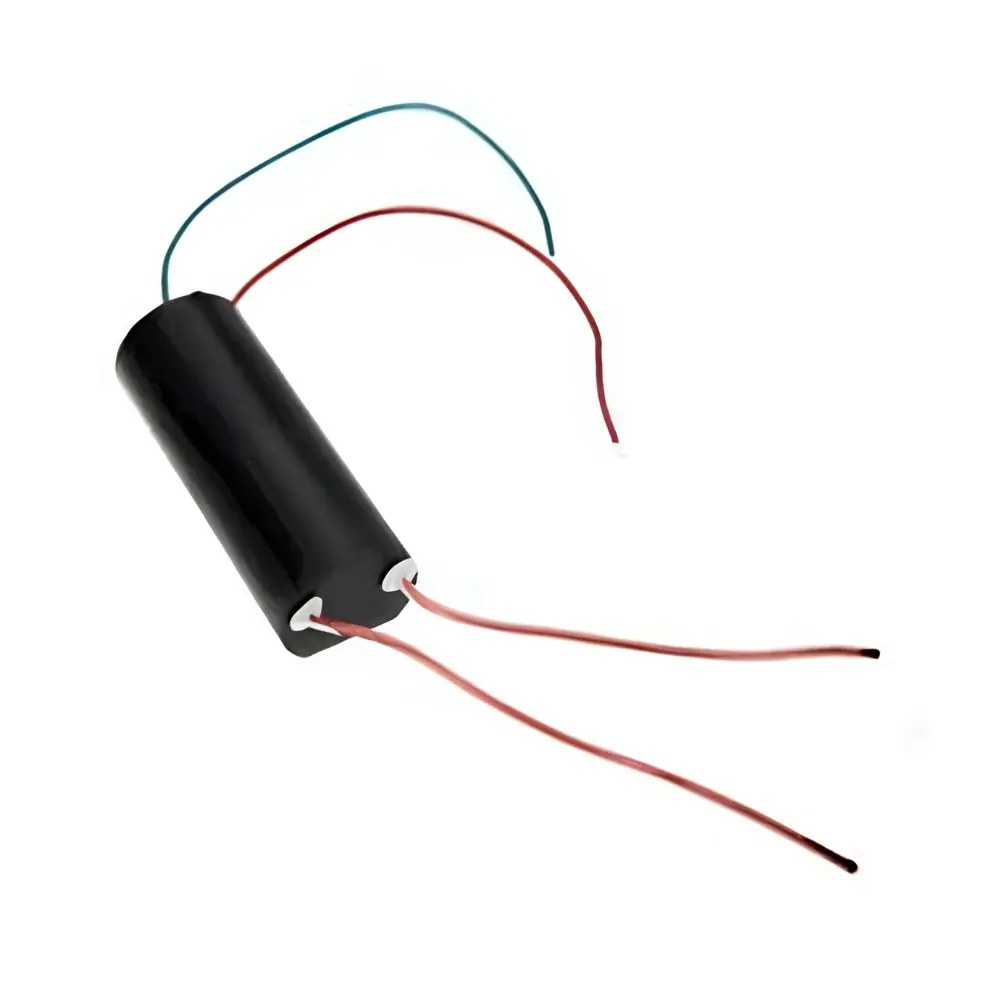

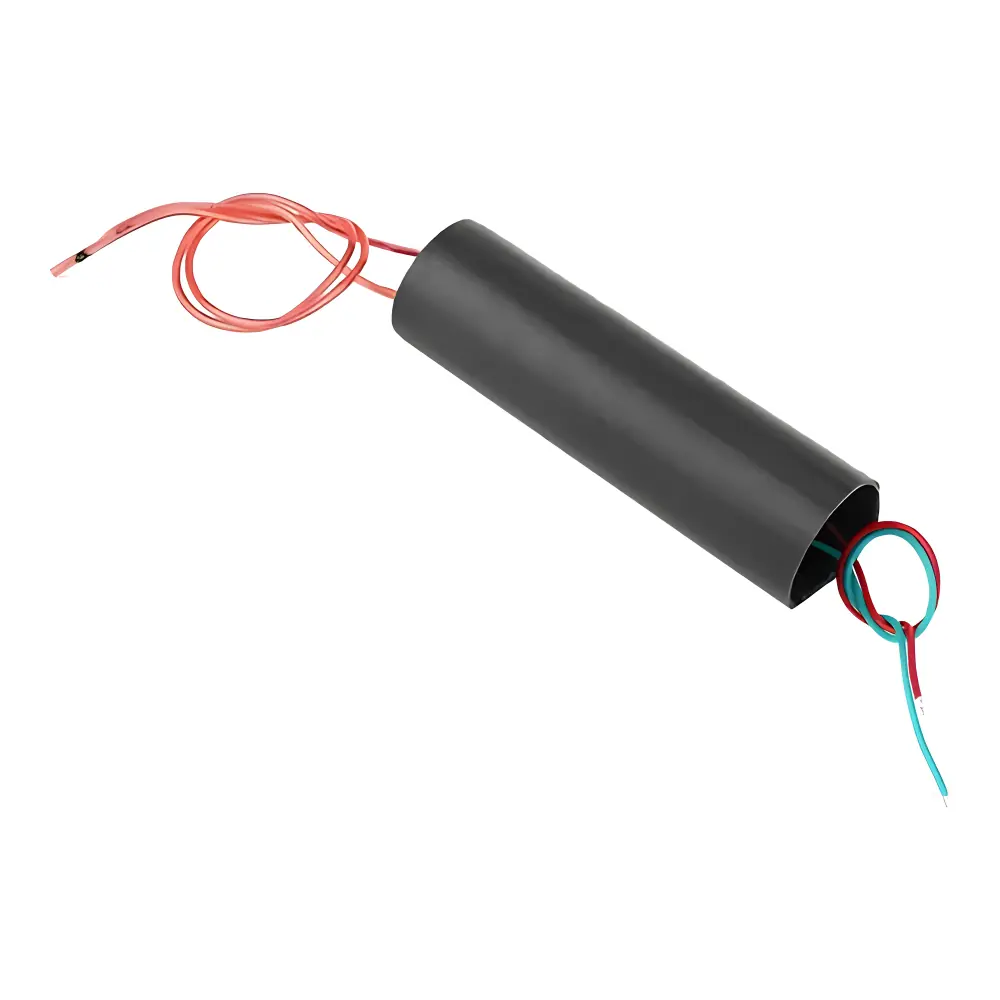

DC 3-6V 400kV Ark Jeneratörü Ateşleme Bobini
DC 3-6V 400kV Ark Jeneratörü Ateşleme Bobini, düşük voltajlı DC giriş gerilimini yüksek voltajlı darbe çıkışına dönüştüren kompakt bir
high voltage boost pulse inverter modülüdür. Elektrik arkı ve kıvılcım üretimi gereken hobi projelerinde, bilimsel deneylerde,
eğitim uygulamalarında ve yüksek gerilim simülasyonlarında kullanılabilir.
Kompakt gövde yapısı sayesinde deney düzeneklerine, elektronik proje kutularına ve eğitim setlerine kolayca entegre edilebilir. 3V - 6V aralığında DC besleme ile
çalışan bu modül, üretici beyanına göre 400kV yüksek voltaj çıkışı sağlayabilir.
Ürün Özellikleri
| Özellik |
Açıklama |
| Ürün Tipi |
Yüksek voltaj ark jeneratörü / ateşleme bobini modülü |
| Modül Tipi |
MC-901 |
| Giriş Voltajı |
DC 3V - 6V |
| Önerilen Besleme |
3.7V - 5V 18650 şarj edilebilir lityum pil veya uygun DC güç kaynağı |
| Giriş Akımı |
Uygulamaya göre yaklaşık 0.5A - 5A aralığında güç kaynağı ihtiyacı olabilir |
| Yüksek Gerilim Tipi |
Darbeli DC yüksek gerilim çıkışı |
| Çıkış Voltajı |
Üretici beyanına göre 400kV |
| Çıkış Akımı |
Yaklaşık 0.5A - 1A |
| Ark Mesafesi |
Yaklaşık 1.5cm - 2cm bipolar boşalma mesafesi |
| Giriş Kablo Uzunluğu |
Yaklaşık 9cm - 10cm |
| Çıkış Kablo Uzunluğu |
Yaklaşık 16cm |
| Ebat |
88 x 26mm |
Bağlantı Şeması
| Kablo / Uç |
Bağlantı |
Açıklama |
| Kırmızı Giriş Kablosu |
DC + |
Pozitif güç girişi olarak kullanılır. |
| Siyah / Yeşil / Beyaz Giriş Kablosu |
DC - |
Negatif güç girişi olarak kullanılır. Ürün varyasyonuna göre kablo rengi farklılık gösterebilir. |
| Yüksek Voltaj Çıkış Kabloları |
Ark / kıvılcım çıkışı |
Modülün diğer ucunda yer alan yüksek gerilim çıkış uçlarıdır. Ark bu iki uç arasında oluşur. |
Temel Kullanım Mantığı
| Adım |
Açıklama |
| 1 |
Uygun DC güç kaynağı veya lityum pil bağlantısı hazırlanır. |
| 2 |
Pozitif ve negatif giriş kabloları doğru polarite ile bağlanır. |
| 3 |
Yüksek voltaj çıkış uçları arasında uygun boşluk bırakılır. |
| 4 |
Test kısa mesafeden başlatılır, ihtiyaç halinde mesafe kontrollü şekilde artırılır. |
Anahtar Avantajlar
- 400kV yüksek gerilim çıkışı: Ark ve kıvılcım üretimi gereken deneysel projelerde kullanılabilir.
- Kompakt tasarım: 88 x 26mm ölçüleriyle farklı proje düzeneklerine kolayca entegre edilebilir.
- Düşük voltajla çalışma: DC 3V - 6V aralığında besleme ile çalışabilir.
- Kolay bağlantı: Kablolu giriş ve çıkış yapısı sayesinde hızlı kurulum yapılabilir.
- Çok yönlü kullanım: Hobi, eğitim, bilimsel deney ve elektronik test uygulamaları için uygundur.
Kullanım Alanları
- Elektrik arkı ve kıvılcım üretimi
- Bilimsel deney ve eğitim setleri
- Elektronik hobi projeleri
- Yüksek gerilim simülasyon uygulamaları
- Plazma ve elektromanyetik alan deneyleri
- Ateşleme bobini test düzenekleri
- Laboratuvar tipi demonstrasyon çalışmaları
Uygun Güç Kaynağı Seçimi
Bu tip yüksek voltaj modüllerinde yalnızca voltaj değeri değil, güç kaynağının sağlayabildiği akım kapasitesi de önemlidir.
Daha kararlı ark üretimi için kullanılan pil veya adaptörün uygulama ihtiyacına uygun akım verebilmesi gerekir.
| Besleme Seçeneği |
Açıklama |
| 3.7V 18650 lityum pil |
Kompakt deney ve hobi uygulamaları için tercih edilebilir. |
| 5V DC güç kaynağı |
Masaüstü test ve sabit deney düzeneği uygulamalarında kullanılabilir. |
| Yeterli akım kapasiteli batarya |
Ark mesafesi ve çalışma kararlılığı için güç kaynağının akım kapasitesi önemlidir. |
Kullanım Bilgileri
- Yüksek voltaj çıkış uçları ile güç giriş kabloları arasında güvenli mesafe bırakılmalıdır.
- Ark testi kısa mesafeden başlatılmalı, ihtiyaç halinde mesafe kademeli olarak artırılmalıdır.
- Çıkış uçları çok uzak konumlandırılırsa ark oluşmayabilir ve modül zarar görebilir.
- Modül uzun süre boşta veya uygunsuz bağlantı ile çalıştırılmamalıdır.
- Uygun yalıtım, doğru polarite ve yeterli akım sağlayabilen güç kaynağı kullanılmalıdır.
Paket İçeriği
| Adet |
Ürün |
| 1 Adet |
DC 3-6V 400kV Ark Jeneratörü Ateşleme Bobini Yüksek Voltaj Modülü |
