BMP180 Dijital Hava Basınç Barometrik Sensör GY-68
BMP180 Dijital Hava Basınç Barometrik Sensör GY-68
BMP180 Dijital Hava Basınç Barometrik Sensör GY-68, atmosfer basıncı ve sıcaklık ölçümü yapabilen, I2C haberleşme protokolü ile çalışan hassas bir barometrik sensör modülüdür. Arduino, ESP32, ESP8266, Raspberry Pi ve benzeri geliştirme kartlarıyla hava durumu istasyonu, basınç ölçüm sistemi, rakım/irtifa hesaplama ve çevresel veri takip projelerinde kullanılabilir.
BMP180 sensörü, bulunduğu ortamdaki hava basıncını ölçer ve bu basınç değerinden yaklaşık irtifa hesabı yapılmasına olanak sağlar. Bu özellik sayesinde drone, İHA, taşınabilir ölçüm cihazları, meteoroloji projeleri ve Arduino eğitim uygulamalarında sıkça tercih edilir.
Kompakt yapısı, düşük güç tüketimi ve I2C bağlantı desteği sayesinde breadboard üzerinde kolayca kullanılabilir. Arduino projelerinde yalnızca VCC, GND, SDA ve SCL bağlantıları ile hızlıca devreye alınabilir.
Öne Çıkan Özellikler
- Dijital atmosfer basıncı ölçümü yapabilir.
- Basınç değerinden yaklaşık irtifa/rakım hesaplanabilir.
- Ortam sıcaklığı ölçümü de yapabilir.
- I2C haberleşme arayüzü ile kolay bağlantı sağlar.
- Arduino, ESP32, ESP8266 ve Raspberry Pi gibi kartlarla kullanılabilir.
- Düşük güç tüketimli projeler için uygundur.
- Hava durumu istasyonu, barometre ve çevresel veri projelerinde kullanılabilir.
- Kompakt GY-68 modül yapısı sayesinde prototip devrelerde kolayca kullanılabilir.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Sensör Tipi | Dijital barometrik basınç sensörü |
| Modül Tipi | GY-68 BMP180 sensör modülü |
| Ölçülen Değerler | Basınç, sıcaklık, hesaplanmış yaklaşık irtifa/rakım |
| Çalışma Voltajı | Genellikle 1.8V - 3.6V sensör seviyesi; modül bağlantısı için ürün üzerindeki regülatör yapısı kontrol edilmelidir |
| Haberleşme Arayüzü | I2C |
| I2C Adresi | Genellikle 0x77 |
| Basınç Ölçüm Aralığı | 300 hPa - 1100 hPa |
| Yaklaşık İrtifa Aralığı | Yaklaşık +9000 m ile -500 m aralığına karşılık gelen basınç ölçümleri |
| Kullanım Alanı | Hava durumu, barometre, rakım ölçer, drone/İHA, IoT ve çevresel veri projeleri |
Pin Yapısı
| Pin | Açıklama | Arduino UNO Bağlantısı |
|---|---|---|
| VCC | Sensör besleme pini | 3.3V önerilir; modül destekliyorsa 5V kontrol edilerek kullanılabilir |
| GND | Toprak bağlantısı | GND |
| SDA | I2C veri hattı | A4 / SDA |
| SCL | I2C saat hattı | A5 / SCL |

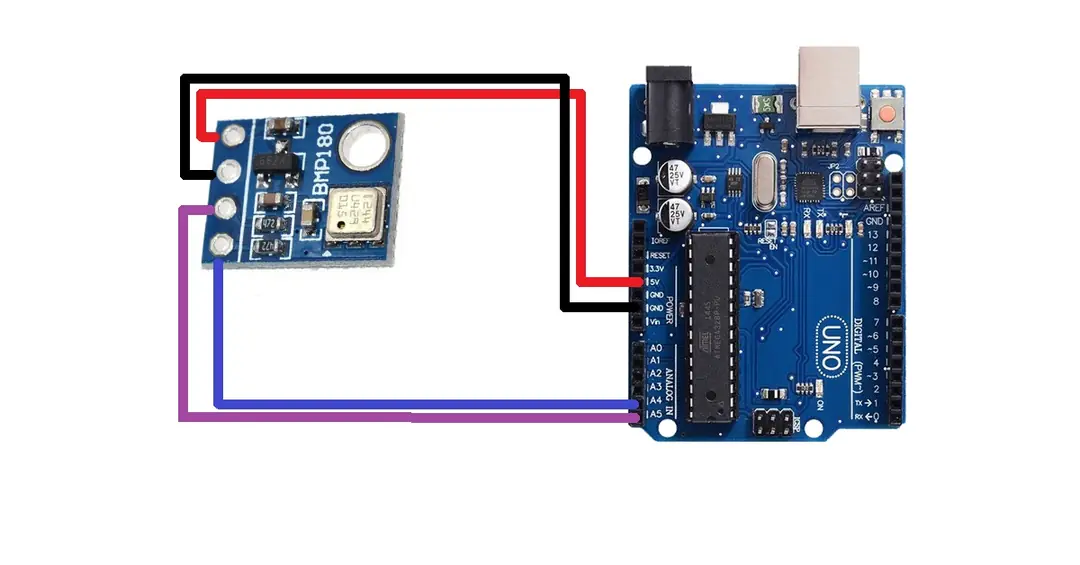

Arduino Bağlantı Şeması
BMP180 sensörü Arduino ile I2C haberleşme üzerinden kullanılır. Arduino UNO üzerinde SDA pini A4, SCL pini ise A5 pinidir. ESP32 gibi kartlarda SDA/SCL pinleri kullanılan karta göre değişebilir.
Kullanım Alanları
- Arduino ile hava basıncı ölçümü
- Dijital barometre projeleri
- Yaklaşık irtifa/rakım hesaplama uygulamaları
- LCD ekranlı hava durumu istasyonu
- Drone ve İHA projelerinde yükseklik takibi
- Basınç değişimi izleme sistemleri
- ESP32/ESP8266 ile IoT tabanlı ortam takip sistemleri
- SD kart ile veri kaydedici hava durumu projeleri
Örnek Uygulamalar
- BMP180 sensöründen alınan basınç değeri Arduino IDE Seri Monitör ekranında görüntülenebilir.
- Basınç değeri kullanılarak yaklaşık irtifa bilgisi hesaplanabilir.
- 16x2 LCD veya OLED ekran kullanılarak basınç, sıcaklık ve rakım değeri ekranda gösterilebilir.
- DHT11 veya DHT22 gibi sensörlerle birlikte mini hava durumu istasyonu yapılabilir.
- ESP8266 veya ESP32 ile basınç verileri kablosuz olarak web arayüzüne aktarılabilir.
BMP180 Hakkında Detaylı Blog Yazısı
BMP180 sensörünün ne olduğu, nasıl çalıştığı, Arduino ile nasıl bağlandığı, örnek kodları ve proje fikirleri hakkında detaylı bilgi almak için Robomer Blog yazımızı inceleyebilirsiniz.
BMP180 Nedir? Blog Yazısını OkuBasit Proje: Arduino ile LCD Ekranlı Hava Durumu İstasyonu
BMP180 sensörü ile yapılabilecek en güzel başlangıç projelerinden biri Arduino ile LCD ekranlı hava durumu istasyonu uygulamasıdır. Bu projede Arduino, BMP180 sensöründen atmosfer basıncı ve sıcaklık verilerini okur. Okunan değerler 16x2 LCD ekran üzerinde kullanıcıya gösterilir.
Basınç verisi kullanılarak yaklaşık rakım/irtifa hesabı da yapılabilir. Böylece küçük bir Arduino devresiyle ortam sıcaklığı, hava basıncı ve yaklaşık yükseklik bilgilerini takip edebileceğiniz pratik bir hava durumu istasyonu kurulabilir.
Proje Mantığı
- BMP180 sensörü I2C üzerinden Arduino ile haberleşir.
- Arduino sensörden basınç ve sıcaklık verisi okur.
- Basınç değeri hPa veya Pa cinsinden hesaplanabilir.
- Referans deniz seviyesi basıncı kullanılarak yaklaşık rakım değeri elde edilebilir.
- 16x2 LCD ekran üzerinde sıcaklık, basınç ve rakım bilgileri gösterilebilir.
Örnek Proje Bağlantısı
| Parça | Arduino UNO Bağlantısı |
|---|---|
| BMP180 VCC | 3.3V veya modül destekliyorsa 5V kontrol edilerek |
| BMP180 GND | GND |
| BMP180 SDA | A4 / SDA |
| BMP180 SCL | A5 / SCL |
| I2C LCD SDA | A4 / SDA |
| I2C LCD SCL | A5 / SCL |
Bu projede BMP180 ve I2C LCD ekran aynı SDA/SCL hattını kullanabilir. BMP180 genellikle 0x77, I2C LCD ekran ise genellikle 0x27 veya 0x3F adresiyle çalışır. Adres çakışması olmadığı sürece aynı I2C hattında birlikte kullanılabilirler.
Arduino ile LCD Ekranlı Hava Durumu İstasyonu Projesini İnceleGitHub Kodları ve Sensör Rehberi
BMP180 sensörü için örnek Arduino kodlarına, test kodlarına, bağlantı notlarına ve proje dosyalarına Robomer GitHub sensör rehberi üzerinden ulaşabilirsiniz. Bu alan, sensörü kullanarak proje geliştirmek isteyen kullanıcılar için kod ve dosya yapısı bakımından yardımcı olur.
BMP180 GitHub Kodlarını İncelePaket İçeriği
- 1 adet BMP180 Dijital Hava Basınç Barometrik Sensör GY-68
Dikkat Edilmesi Gerekenler
- BMP180 sensörü basınç ve yaklaşık irtifa ölçümü için uygundur.
- Rakım/irtifa hesabı hava durumu ve deniz seviyesi basıncı değişimlerinden etkilenebilir.
- Arduino UNO gibi 5V kartlarla kullanırken besleme ve I2C sinyal seviyesi kontrol edilmelidir.
- Sensör sıcak bileşenlerden uzak konumlandırılmalıdır; regülatör, motor sürücü veya güç devreleri sıcaklık ölçümünü etkileyebilir.
- I2C hattında uzun kablo kullanımı haberleşme sorunlarına yol açabilir.
Projeye Hemen Başlayın
BMP180 Dijital Hava Basınç Barometrik Sensör GY-68 ile Arduino tabanlı hava durumu istasyonu, dijital barometre, rakım ölçer ve IoT ortam takip projelerinizi kolayca geliştirebilirsiniz. Detaylı anlatım için blog yazısını, örnek kodlar için GitHub sensör rehberini inceleyebilirsiniz.
