BMP180 Nedir? Nasıl Çalışır? Arduino ile Hava Basıncı, Sıcaklık ve Rakım Sensörü Kullanımı

BMP180 Dijital Hava Basıncı Sensörü, atmosfer basıncı ve sıcaklık ölçümü yapabilen, I2C haberleşme protokolüyle çalışan hassas bir barometrik sensör modülüdür. Arduino, ESP32, Raspberry Pi ve benzeri geliştirme kartlarıyla birlikte kullanılarak hava durumu istasyonu, dijital barometre, rakım ölçer ve çevresel veri takip sistemleri geliştirilebilir.

Arduino projelerinde ortam basıncını ölçmek, hava değişimlerini takip etmek veya basınç değerinden yaklaşık rakım hesabı yapmak için BMP180 oldukça pratik bir çözümdür. I2C haberleşme kullandığı için yalnızca iki veri piniyle çalışır ve LCD, OLED, SD kart veya ESP32 gibi farklı modüllerle aynı projede rahatça kullanılabilir. Bu yazıda BMP180 sensörünün ne olduğunu, nasıl çalıştığını, pin yapısını, Arduino bağlantısını ve örnek kod kullanımını adım adım inceleyeceğiz.

BMP180 Nedir ve Nasıl Çalışır?

BMP180, atmosfer basıncını dijital olarak ölçebilen barometrik bir sensördür. Sensör içerisindeki hassas mikroelektromekanik yapı, bulunduğu ortamdaki hava basıncı değişimini algılar. Bu fiziksel değişim sensörün dahili devresi tarafından işlenir ve Arduino’ya dijital veri olarak aktarılır.

Atmosfer basıncı deniz seviyesinde daha yüksek, yükseğe çıkıldıkça daha düşüktür. BMP180 bu basınç değişimini ölçerek sadece hava basıncı verisi sağlamakla kalmaz, aynı zamanda yaklaşık rakım hesabı yapılmasına da yardımcı olur. Sensör ayrıca sıcaklık ölçümü de yapabilir.

BMP180 Ne Ölçer?

BMP180 sensörü temel olarak hava basıncı ölçmek için kullanılır. Bunun yanında sıcaklık verisi de sağlayabilir. Basınç verisi kullanılarak yaklaşık rakım değeri hesaplanabilir.

Proje Uygulama Videosu

BMP180 sensörünün Arduino ile bağlantısını, kütüphane kurulumunu, seri monitörde basınç/sıcaklık/rakım değerlerini okumayı ve örnek proje uygulamasını aşağıdaki video alanına ekleyebilirsiniz:

BMP180 Pin Yapısı

BMP180 GY-68 modülü I2C haberleşme ile çalıştığı için bağlantısı oldukça basittir. Modül üzerinde genellikle VCC, GND, SCL ve SDA pinleri bulunur.

Arduino ile BMP180 Kullanımı İçin Gerekli Malzemeler

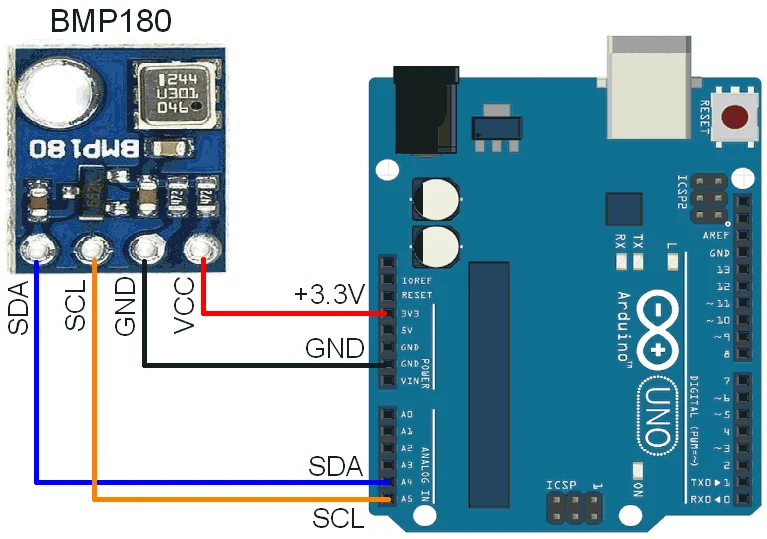

Arduino BMP180 Bağlantıları

BMP180 sensörü Arduino UNO ile I2C hattı üzerinden haberleşir. Arduino UNO’da SDA pini A4, SCL pini ise A5 olarak kullanılır.

Arduino BMP180 Kod Örneği

BMP180 sensörünü Arduino ile kullanmak için Arduino IDE üzerinden Adafruit BMP085 Library kütüphanesini kurabilirsiniz. BMP180 sensörü birçok örnekte BMP085 kütüphanesi ile kullanılabilir. Aşağıdaki kod sıcaklık, basınç ve yaklaşık rakım değerlerini Seri Monitör ekranına yazdırır.

#include <Wire.h>
#include <Adafruit_BMP085.h>

Adafruit_BMP085 bmp;

void setup() {
  Serial.begin(9600);

  if (!bmp.begin()) {
    Serial.println("BMP180 sensoru bulunamadi!");
    Serial.println("Baglantilari ve I2C hattini kontrol edin.");
    while (1) {}
  }

  Serial.println("BMP180 sensoru baslatildi.");
}

void loop() {
  float sicaklik = bmp.readTemperature();
  int32_t basinc = bmp.readPressure();
  float rakim = bmp.readAltitude();

  Serial.print("Sicaklik: ");
  Serial.print(sicaklik);
  Serial.println(" C");

  Serial.print("Basinc: ");
  Serial.print(basinc);
  Serial.println(" Pa");

  Serial.print("Basinc: ");
  Serial.print(basinc / 100.0);
  Serial.println(" hPa");

  Serial.print("Yaklasik Rakim: ");
  Serial.print(rakim);
  Serial.println(" m");

  Serial.println("----------------------");

  delay(1000);
}

Deniz Seviyesi Basıncı ile Daha Doğru Rakım Hesabı

BMP180 ile rakım hesabı yapılırken kullanılan deniz seviyesi basıncı değeri önemlidir. Varsayılan hesaplamalarda standart atmosfer değeri kullanılır. Ancak bulunduğunuz bölgedeki gerçek deniz seviyesi basıncı farklıysa rakım değerinde sapma oluşabilir.

Daha doğru sonuç almak için bulunduğunuz bölgedeki güncel deniz seviyesi basıncı değeri kullanılabilir. Aşağıdaki örnekte deniz seviyesi basıncı 1013.25 hPa olarak alınmıştır.

#include <Wire.h>
#include <Adafruit_BMP085.h>

Adafruit_BMP085 bmp;

float denizSeviyesiBasinc = 101325; // Pa cinsinden 1013.25 hPa

void setup() {
  Serial.begin(9600);

  if (!bmp.begin()) {
    Serial.println("BMP180 bulunamadi!");
    while (1) {}
  }
}

void loop() {
  float rakim = bmp.readAltitude(denizSeviyesiBasinc);

  Serial.print("Duzeltilmis Yaklasik Rakim: ");
  Serial.print(rakim);
  Serial.println(" m");

  delay(1000);
}

BMP180 Kullanım Alanları

BMP180 sensörü; basınç, sıcaklık ve yaklaşık rakım verisi gerektiren birçok Arduino ve IoT projesinde kullanılabilir. Özellikle çevresel veri takibi ve hava durumu uygulamaları için oldukça kullanışlıdır.

• Arduino hava durumu istasyonu
• Dijital barometre projeleri
• Rakım ölçer uygulamaları
• Drone ve uçuş veri takip sistemleri
• ESP32 ile kablosuz basınç ölçüm sistemleri
• LCD veya OLED ekranlı sıcaklık/basınç göstergeleri
• IoT tabanlı çevresel veri toplama projeleri
• SD kart ile veri kayıt sistemleri

BMP180 ile LCD Ekranda Basınç ve Sıcaklık Gösterme

BMP180 sensörü, 16x2 LCD veya OLED ekran ile birlikte kullanıldığında taşınabilir bir hava durumu istasyonu yapılabilir. Basınç, sıcaklık ve yaklaşık rakım değerleri ekranda gösterilerek kullanıcının anlık çevresel verileri takip etmesi sağlanabilir.

I2C LCD ekran kullanıyorsanız BMP180 ve LCD aynı I2C hattına bağlanabilir. Arduino UNO üzerinde her iki modülün SDA pini A4’e, SCL pini A5’e bağlanır. I2C adresleri farklı olduğu sürece aynı hatta birden fazla I2C cihaz kullanılabilir.

BMP180 Kullanırken Dikkat Edilmesi Gerekenler

• Besleme gerilimini kontrol edin: Bazı BMP180 modülleri 3.3V, bazı GY-68 kartları regülatör sayesinde 5V ile uyumlu olabilir. Ürün kartındaki bilgiye göre bağlantı yapılmalıdır.
• I2C bağlantısını doğru yapın: Arduino UNO’da SDA A4, SCL A5 pinidir.
• Kütüphane kurulumunu kontrol edin: Sensör bulunamadı hatası alırsanız kütüphane ve bağlantıları kontrol edin.
• Rakım hesabı yaklaşık değerdir: Hava basıncı hava durumuna göre değiştiği için rakım hesabı mutlak ölçüm değildir.
• Sensörü sıcak bileşenlerden uzak tutun: Regülatör, motor sürücü veya güç kaynağı gibi ısı üreten parçalar sıcaklık ölçümünü etkileyebilir.
• Uzun kablo kullanmayın: I2C hattında uzun kablolar haberleşme hatalarına neden olabilir.

Robomer’de Bulabileceğiniz BMP180 Barometrik Sensör

Arduino, ESP32 ve Raspberry Pi projelerinizde hava basıncı, sıcaklık ve rakım verisi ölçmek için BMP180 Dijital Hava Basıncı Barometrik Sensör GY-68 modülünü Robomer üzerinden inceleyebilirsiniz.

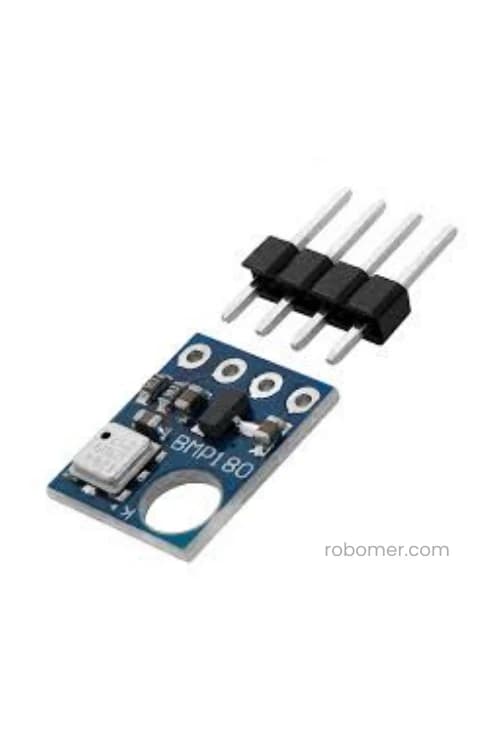

BMP180 Dijital Hava Basıncı Barometrik Sensör GY-68

BMP180 modülü; hava basıncı, sıcaklık ve yaklaşık rakım ölçümü yapmak isteyen Arduino kullanıcıları için ideal bir sensör seçeneğidir. Hava durumu istasyonu, barometre, rakım ölçer ve çevresel veri projelerinde kullanılabilir.

BMP180 Ürününü İncele

Sık Karşılaşılan Sorunlar ve Çözümleri

Sık Sorulan Sorular

BMP180 ile sıcaklık ölçülür mü?

Evet. BMP180 sensörü basınç ölçümünün yanında sıcaklık ölçümü de yapabilir. Ancak sıcaklık ölçümü daha çok sensörün kendi çevresindeki sıcaklığı gösterir.

BMP180 ile rakım ölçümü doğru mudur?

BMP180 ile rakım hesabı yapılabilir; fakat bu değer yaklaşık sonuç verir. Hava basıncı hava durumuna göre değiştiği için doğru rakım hesabı için güncel deniz seviyesi basıncı kullanılmalıdır.

BMP180 Arduino UNO ile çalışır mı?

Evet. BMP180 modülü Arduino UNO ile I2C hattı üzerinden kullanılabilir. SDA pini A4’e, SCL pini A5’e bağlanır.

BMP180 ESP32 ile kullanılabilir mi?

Evet. BMP180 ESP32 ile de kullanılabilir. ESP32’de SDA ve SCL pinleri kart modeline göre değişebilir. Kod tarafında I2C pinleri gerektiğinde ayrıca tanımlanabilir.

BMP180 ile BME280 arasındaki fark nedir?

BMP180 basınç ve sıcaklık ölçümü yapar. BME280 ise basınç ve sıcaklığa ek olarak nem ölçümü de yapabilir. Nem verisi de gerekiyorsa BME280 daha kapsamlı bir seçenektir.

Sonuç

BMP180 Dijital Hava Basıncı Barometrik Sensörü, Arduino projelerinde atmosfer basıncı, sıcaklık ve yaklaşık rakım verisi ölçmek için kullanışlı bir modüldür. I2C haberleşme sayesinde az pin kullanır ve LCD, OLED, ESP32 veya veri kayıt modülleriyle birlikte kolayca kullanılabilir.

Hava durumu istasyonu, rakım ölçer, dijital barometre, drone veri takip sistemi ve IoT tabanlı çevresel ölçüm projelerinde BMP180 sensörü tercih edilebilir. Robomer’de bulunan BMP180 GY-68 modülü ile kendi basınç ve rakım ölçüm projelerinizi kolayca geliştirebilirsiniz.
