Röle Nedir? Nasıl Çalışır? Arduino ile 5V Röle Kartı Kullanımı

Röle, düşük akım ve voltaj sinyalleri kullanarak çok daha yüksek akım ve voltajla çalışan cihazları güvenli bir şekilde açıp kapatmamızı sağlayan elektromanyetik bir anahtardır. Akıllı ev sistemlerinde (ışıkları uzaktan açma/kapama), kombi ve ısıtıcı kontrollerinde, 220V AC ile çalışan su pompalarında ve endüstriyel otomasyon şemalarında şebeke elektriğini yönetmek için en çok başvurulan komponenttir.

Arduino veya ESP32 gibi geliştirme kartları doğrudan sadece 5V veya 3.3V lojik çıkış verebilir ve pin başı maksimum 20-40mA akım taşıyabilirler. Bu güçle prize takılan bir lambayı veya güçlü bir DC motoru çalıştırmak imkansızdır. Röle kartları, kod dünyasındaki lojik 0 ve 1 sinyallerini fiziksel dünyadaki devasa güç hatlarına bağlayan köprü görevi görür. Bu yazıda rölenin ne olduğunu, çalışma mantığını, üzerindeki klemens yapısını (NC, NO, COM) ve Arduino ile röle kontrol uygulamasını adım adım inceleyeceğiz.

Röle Nedir ve Nasıl Çalışır?

Geleneksel bir mekanik rölenin içinde temel olarak bir elektromıknatıs (bobin), akım verildiğinde hareket eden mekanik bir palet ve esnek kontak uçları bulunur.

Süreç şu şekilde işler: Arduino'dan röle kartının tetikleme pinine sinyal gönderildiğinde modül üzerindeki transistör iletime geçer ve rölenin içindeki bobinden elektrik akımı akmaya başlar. Akım geçen bobin güçlü bir manyetik alan (elektromıknatıs etkisi) oluşturarak karşısındaki metal paleti kendine doğru çeker. Paletin hareket etmesiyle, yüksek voltaj hattına bağlı olan kontak uçları birbirine temas eder ve devre tamamlanarak bağlı olan lamba veya motor çalışmaya başlar. Sinyal kesildiğinde ise dahili yay paleti eski konumuna iter ve yüksek voltaj devresi kesilir.

Proje Uygulama Videosu

Röle kartının klemens bağlantılarının nasıl yapıldığını, NC ve NO kontakları arasındaki farkları ve Arduino ile zaman ayarlı lamba kontrolünü aşağıdaki uygulama videomuzdan detaylıca izleyebilirsiniz:

Röle Kartı Bağlantı Noktaları ve Anlamları

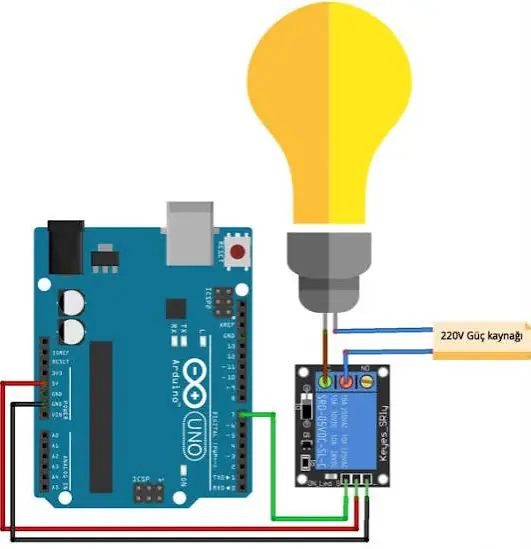

Röle kartlarının iki temel yüzü vardır: Düşük voltajlı Arduino tarafı (Pin Girişleri) ve yüksek voltajlı şebeke tarafı (Mavi vidalı klemensler).

Arduino Sinyal Girişleri:

• VCC: 5V besleme girişidir. Arduino 5V pinine bağlanır.
• GND: Toprak girişidir. Arduino GND pinine bağlanır.
• IN (Tetikleme Girişi): Arduino'dan gelecek kontrol sinyalidir. Herhangi bir dijital pine takılır. (Piyasadaki pek çok röle kartı "Low Level Trigger" yani lojik LOW (0V) sinyaliyle aktif olur, sinyal kesildiğinde (5V) kapanır).

Yüksek Voltaj Klemens Çıkışları:

• COM (Common - Ortak Uç): Kontrol etmek istediğiniz yüksek voltaj hattının (örneğin prizden gelen faz kablosunun) giriş yapıldığı orta bacaktır.
• NO (Normally Open - Normalde Açık Kontak): Röleye enerji verilmediğinde COM ucu ile bağlantısı kopuk olan kontaktır. Sinyal gönderildiğinde COM ile birleşir. Genellikle lambalar buraya bağlanır, böylece Arduino kapalıyken lamba da kapalı kalır.
• NC (Normally Closed - Normalde Kapalı Kontak): Röleye enerji verilmediğinde COM ucu ile zaten birleşik olan kontaktır. Sinyal gönderildiğinde COM ile olan bağı kopar. Sistem kapalıyken sürekli çalışması gereken acil durum fanları veya alarm durumları için kullanılır.

Arduino ile Röle Kartı Kullanımı İçin Gerekli Malzemeler

Arduino Röle Kontrol Kod Örneği

Röle kartı dijital bir sinyalle tetiklendiği için harici bir kütüphaneye ihtiyaç duyulmaz. Aşağıdaki kod, röleyi her 3 saniyede bir açıp kapatarak bağlı olan yüksek voltajlı yükün periyodik çalışmasını sağlar. (Not: Kartınız Low-Level tetiklemeliyse LOW komutunda röle açılacaktır).

// Röle tetikleme pininin bağlı olduğu dijital çıkış
const int relayPin = 7;

void setup() {
  pinMode(relayPin, OUTPUT); // Röle pini çıkış olarak tanımlandı
}

void loop() {
  // Low-Level tetiklemeli kartlar için röleyi aktif eder (Anahtarı kapatır)
  digitalWrite(relayPin, LOW);
  delay(3000); // 3 saniye boyunca röle açık kalsın (Cihaz çalışır)

  // Röleyi pasif eder (Anahtarı açar, devreyi keser)
  digitalWrite(relayPin, HIGH);
  delay(3000); // 3 saniye boyunca röle kapalı kalsın (Cihaz durur)
}

Röle Kullanırken Hayati Güvenlik Uyarıları

• Akım ve Güç Limitleri: Standart 5V röleler genellikle en fazla 10A akım ve 250V AC gerilim sınırına (2200W yük) kadar dayanıklıdır. Elektrikli ocak, kettle, UFO veya büyük sanayi motorları gibi 2000W üzerindeki çok yüksek akım çeken cihazları doğrudan bu küçük rölelerle tetiklemeye çalışmak kontakların birbirine kaynamasına veya rölenin erimesine yol açar. Bu tarz yüklerde röle çıkışına "Kontaktör" bağlanmalıdır.
• Röle Tıklama Sesi Var Ama Akım Geçmiyor: Eğer tetikleme yapıldığında röleden "tık" sesi geliyor ancak lamba yanmıyorsa, mavi klemens bağlantılarında hata yapılmıştır. Faz kablosunun COM yerine yanlışlıkla NC veya NO uçlarının ikisine birden dağıtılmadığını, COM ucunun beslendiğini kontrol edin.

Robomer Bulabileceğiniz Diğer Röle Çeşitleri

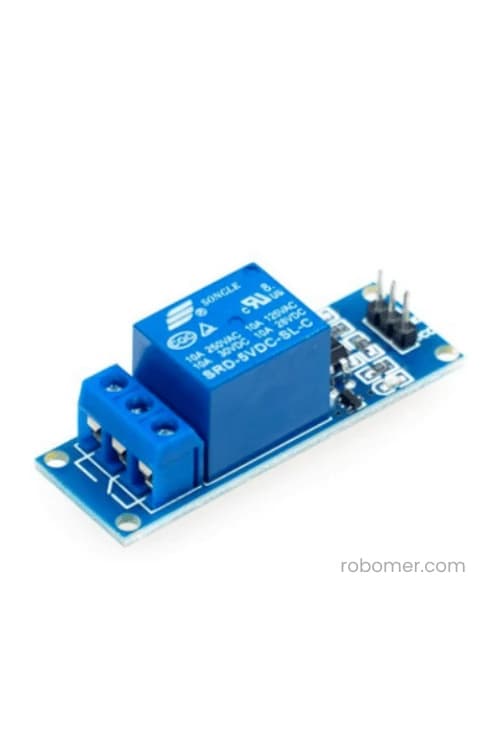

1 Kanal 5V Röle Kartı Arduino Uyumlu

Tek bir yüksek güçlü cihazı veya lambayı tetiklemek amacıyla tasarlanmış, optokuplör korumalı standart tekli modül.

Ürünü İncele

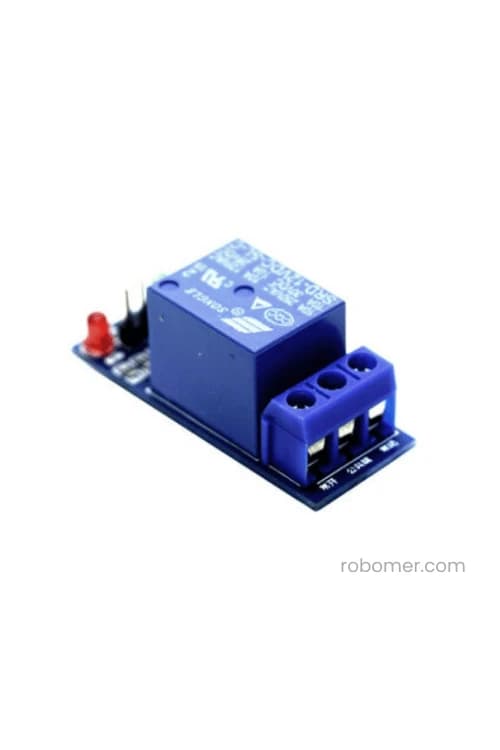

12V 1 Kanal Röle Modülü

Tek bir yüksek güçlü cihazı veya lambayı tetiklemek amacıyla tasarlanmış, optokuplör korumalı standart tekli modül.

Ürünü İncele

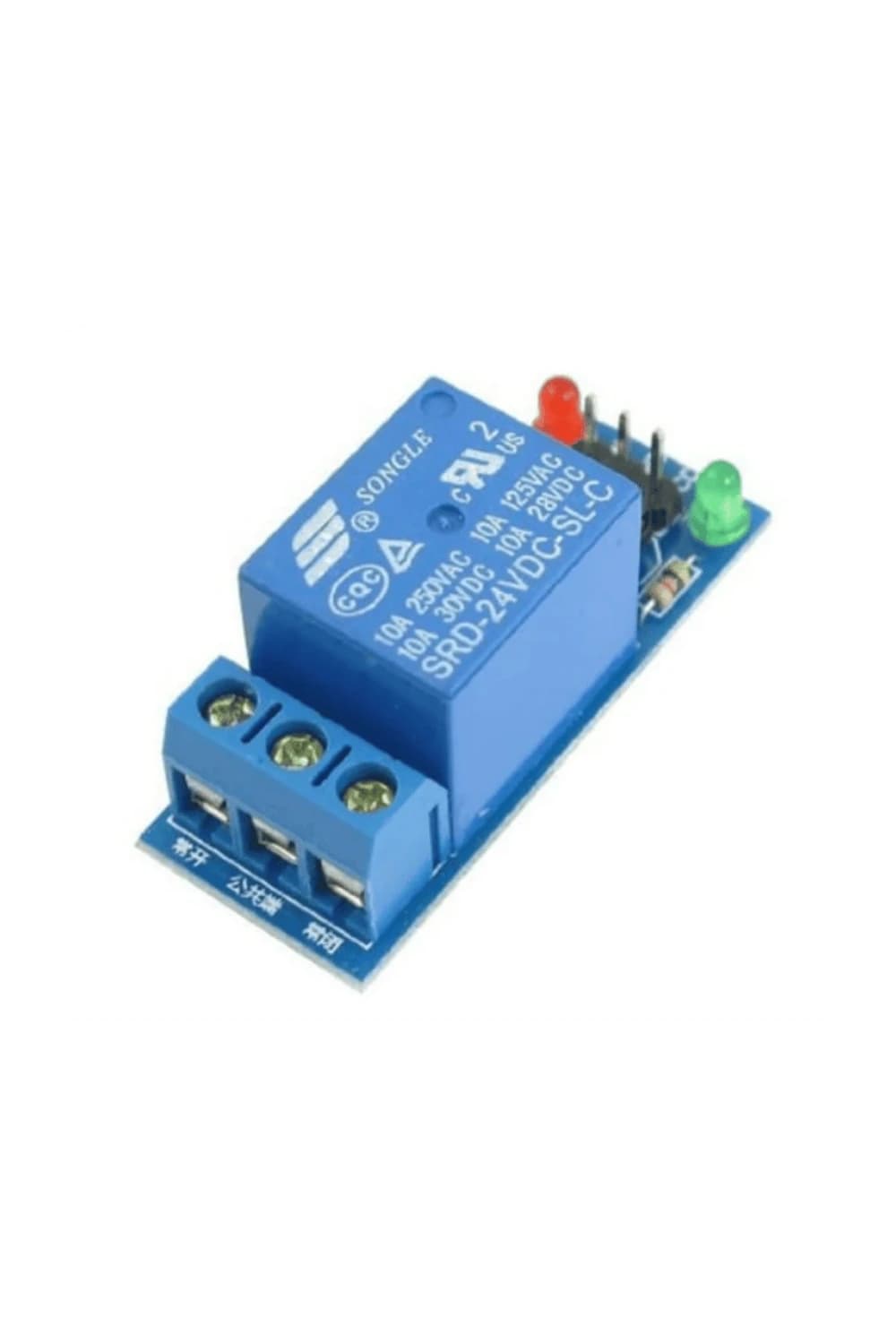

24V 1 Kanal Röle Modülü

Tek bir yüksek güçlü cihazı veya lambayı tetiklemek amacıyla tasarlanmış, optokuplör korumalı standart tekli modül.

Ürünü İncele

Sonuç

5V Röle Kartı, düşük akımlı mikrodenetleyici dünyasını şebeke elektriğinin gücüyle birleştiren ve akıllı ev otomasyon projelerinde sınıf atlamanızı sağlayan kritik bir arabirim elemanıdır. Kontak yapısını yazılımsal koşullara bağlayarak evinizdeki cihazları otonom hale getirmek donanım geliştirme serüvenindeki en heyecan verici adımlardan biridir. Güvenli elektrik kontrolü yapmanızı sağlayacak tüm çok kanallı röle kartlarına, izole kutulara ve tamamlayıcı kablolama elemanlarına Robomer güvencesiyle hemen sahip olabilirsiniz.
