24V 1 Kanal Röle Modülü
Tükeniyor
SKU RM-RELAY-24V1K-0087
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
24V 1 Kanal Röle Modülü
Ürün Açıklaması
24V 1 Kanal Röle Modülü, yüksek veya düşük seviye tetikleme özelliğine sahip, 24V DC gerilimle çalışan röle kontrol modülüdür. Kart üzerindeki kısa devre jumper'ı H kısmına takıldığında pozitif tetiklemeli (high level), L kısmına takıldığında negatif tetiklemeli (low level) olarak kullanılabilir. 10A'e kadar 220V AC gerilimleri anahtarlayabilen bu modül, projelerde elektrikli yükleri kontrol etmek için idealdir. Üzerindeki NO (Normalde Açık), NC (Normalde Kapalı) ve COM (Ortak) terminalleri sayesinde farklı röle uygulamaları kolaylıkla gerçekleştirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Kanal Sayısı | 1 |
| Çalışma Gerilimi | 24V DC |
| Tetikleme Tipi | High / Low Level Tetikleme |
| Anahtarlama Kapasitesi | 10A 250VAC / 30VDC |
| Çalışma Sıcaklığı | -25°C ~ +75°C |
| Boyutlar | 50 x 26 x 17 mm |

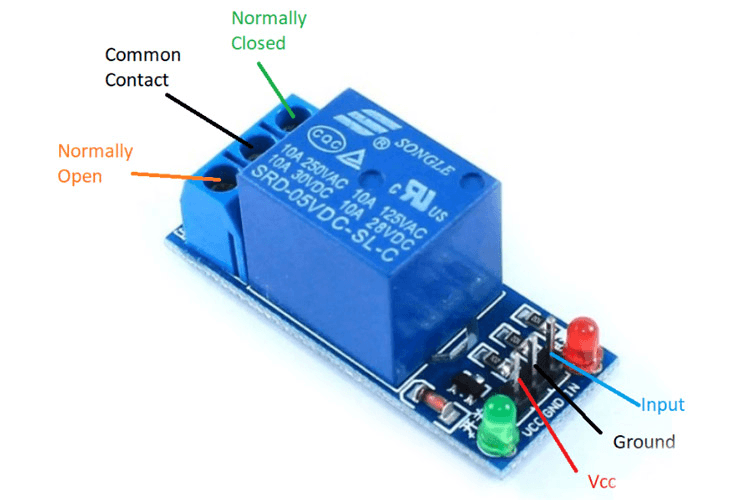

Bağlantı Şeması
Pin Açıklamaları
| Pin | Açıklama |
|---|---|
| VCC | Modülün besleme voltajı (24V DC) |
| GND | Toprak hattı |
| IN | Tetikleme girişi (High veya Low) |
| COM (Common) | Ortak uç, yük için giriş bağlantısı |
| NO (Normally Open) | Normalde açık kontak (tetiklendiğinde kapanır) |
| NC (Normally Closed) | Normalde kapalı kontak (tetiklendiğinde açılır) |
Kullanım Alanları
- Ev otomasyon projeleri
- Endüstriyel kontrol sistemleri
- PLC tabanlı sistemler
- Lamba, fan, motor ve cihaz kontrolü
- Güvenlik sistemleri
