I2C Nedir? Arduino ile I2C Haberleşme Protokolü Nasıl Kullanılır?

I2C, iki kablo üzerinden birden fazla cihazın aynı hatta bağlanabildiği seri haberleşme protokolüdür. Sensörler, OLED ekranlar, RTC modülleri, ADC çeviriciler ve birçok düşük hızlı çevre birimi I2C ile çalışır.

I2C Nedir?

I2C haberleşmede bir ana cihaz saat sinyalini üretir ve aynı veri hattı üzerinden adreslenmiş cihazlarla veri alışverişi yapar. Her cihazın 7-bit veya 10-bit adresi bulunur. Bu sayede aynı SDA/SCL hattında birden fazla modül kullanılabilir.

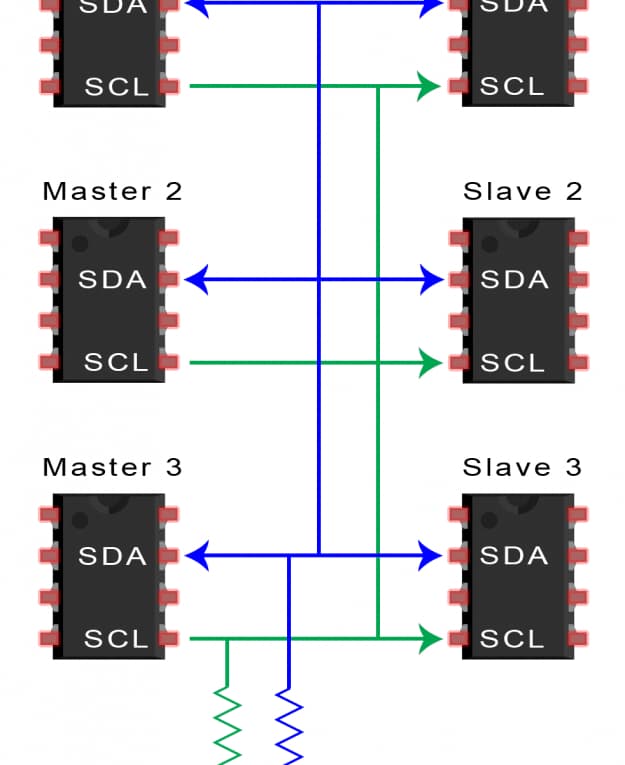

Pinler ve Bağlantı Mantığı

Nerelerde Kullanılır?

• OLED/LCD ekran bağlantıları
• BMP180/BME280 gibi sensörler
• DS3231 RTC modülleri
• ADS1115 ADC modülleri
• Pin tasarrufu gereken projeler

Arduino ile Basit Örnek

Aşağıdaki örnek, I2C konusunu anlatırken GitHub README içinde kullanılabilecek temel demo mantığını gösterir.

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("I2C Scanner basladi");
}

void loop() {
  for (byte address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.print("I2C cihaz bulundu: 0x");
      Serial.println(address, HEX);
    }
  }
  delay(3000);
}

Sık Yapılan Hatalar

• Pull-up dirençlerini unutmak: I2C hatları genellikle pull-up direnç ister; çoğu modülde dahili direnç bulunur ama uzun kabloda sorun çıkabilir.
• Adres çakışması: Aynı adrese sahip iki modül aynı hatta doğrudan kullanılamaz.
• Voltaj seviyesi: 3.3V modülü 5V hatta bağlarken lojik seviye dönüştürücü gerekebilir.

Bu Protokol İçin Gerekli / Faydalı Ürünler

I2C projelerinde Arduino, breadboard, jumper kablo ve 3.3V/5V uyumluluğu için lojik seviye dönüştürücü kullanılabilir.

Sonuç

I2C protokolünü anlamak, Arduino ve gömülü sistem projelerinde sensör, ekran, haberleşme modülü ve sürücü kartlarını daha doğru seçmenizi sağlar. Projenizde mesafe, hız, kablo sayısı ve gürültü dayanımı gereksinimlerini belirleyerek doğru protokolü seçebilirsiniz.
