Ürün Açıklaması
4 Kanal Lojik Gerilim Seviye Dönüştürücü 3.3V - 5V
4 Kanal Lojik Gerilim Seviye Dönüştürücü, farklı lojik voltaj seviyelerinde çalışan geliştirme kartları, sensörler ve haberleşme modülleri arasında güvenli sinyal uyumluluğu sağlamak için kullanılan kompakt bir level shifter modülüdür. 5V seviyesinde çalışan Arduino kartları ile 3.3V seviyesinde çalışan ESP8266, ESP32, Raspberry Pi Pico, Raspberry Pi ve benzeri sistemler arasında haberleşme kurarken tercih edilir.
Modül üzerinde toplam 4 adet iki yönlü kanal bulunur. Bu kanallar üzerinden I2C, UART, SPI, TTL ve genel dijital IO sinyalleri dönüştürülebilir. Sinyal yönünü otomatik algılayan yapısı sayesinde özellikle I2C gibi çift yönlü veri hatlarında pratik kullanım sunar.
Öne Çıkan Özellikler
- 4 kanallı lojik seviye dönüştürücü modüldür.
- 3.3V ve 5V sistemler arasında güvenli haberleşme sağlar.
- İki yönlü, bidirectional kanal yapısına sahiptir.
- I2C, SPI, UART, TTL ve dijital IO hatlarıyla kullanılabilir.
- Arduino, ESP8266, ESP32, Raspberry Pi Pico ve Raspberry Pi projeleri için uygundur.
- Kompakt boyutu sayesinde breadboard ve prototip devrelere kolayca entegre edilebilir.
Teknik Özellikler
| Ürün Tipi | Lojik gerilim seviye dönüştürücü modül |
| Kanal Sayısı | 4 kanal |
| Yön | 2 yönlü / bidirectional |
| Çalışma Voltaj Aralığı | 1.8V - 5.5V |
| Desteklenen Protokoller | I2C, SPI, UART, TTL, IO |
| Çalışma Akımı | Maksimum 50mA, kanal başına |
| Çalışma Sıcaklığı | -10°C ~ +85°C |

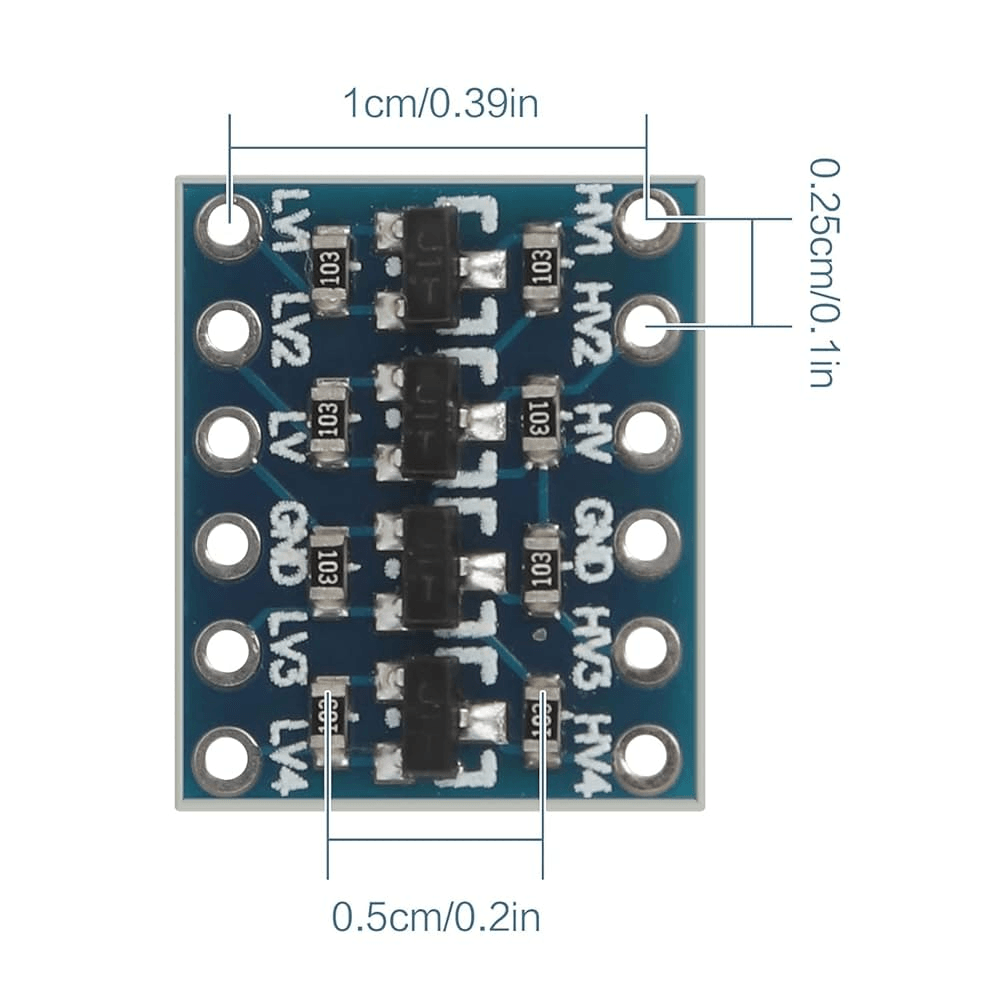

| Boyut | 15.2 x 13 mm |
| Ağırlık | Yaklaşık 2g |

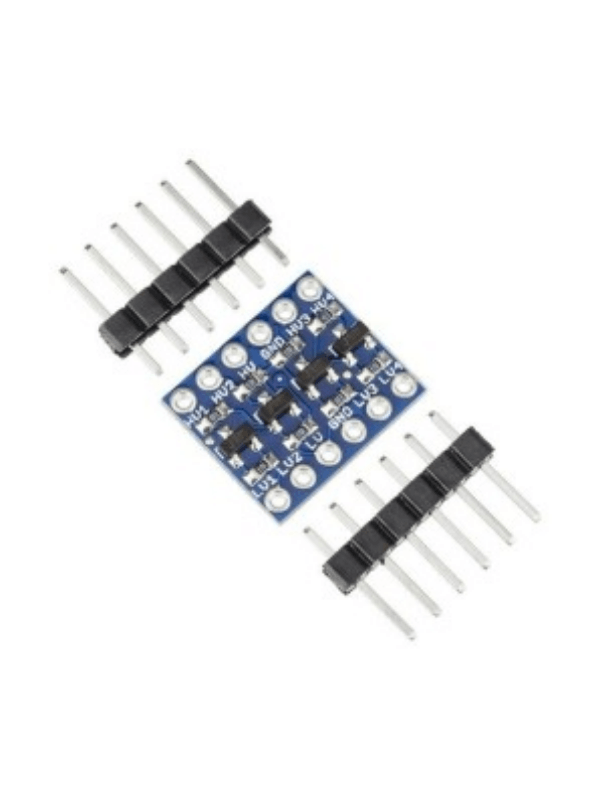

| Paket İçeriği | 1 adet 4 kanal lojik seviye dönüştürücü, 2 adet 6'lı erkek header |

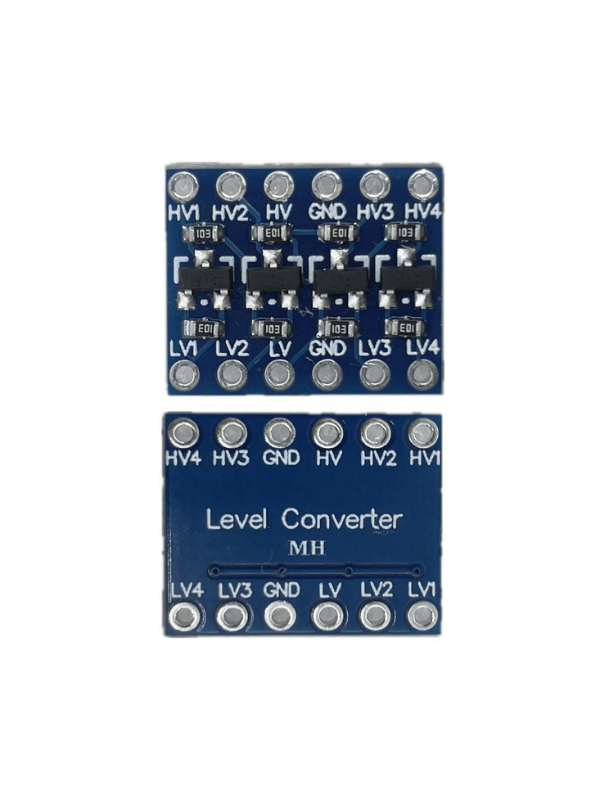

Pinout ve Bağlantı Mantığı
| HV | Yüksek voltaj tarafı besleme girişi. Örneğin Arduino tarafı için 5V. |
| LV | Düşük voltaj tarafı besleme girişi. Örneğin ESP32 veya 3.3V sensör tarafı için 3.3V. |
| GND | Ortak toprak bağlantısı. İki sistemin GND hattı ortaklanmalıdır. |
| HV1 - HV4 | Yüksek voltajlı sinyal giriş/çıkış kanalları. |
| LV1 - LV4 | Düşük voltajlı sinyal giriş/çıkış kanalları. |
Not: Bu modül voltaj regülatörü değildir. Sensör, motor, röle veya başka bir yük beslemek için kullanılmaz; yalnızca lojik sinyal seviyesini dönüştürmek için kullanılır.
Kullanım Alanları
- Arduino ve ESP8266/ESP32 gibi kartlar arasında haberleşme
- 3.3V sensörleri 5V sistemlerle güvenli bağlama
- I2C, SPI, UART ve TTL sinyal seviye dönüşümü
- Geliştirme kartları ve gömülü sistemlerde gerilim uyumluluğu
- Elektronik prototipleme ve eğitim projeleri
