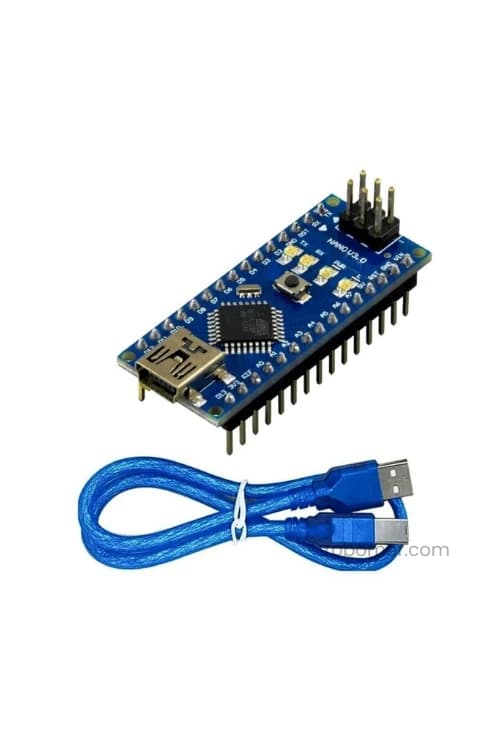

Arduino Nano Klon USB Chip CH340 + USB Kablo
Arduino Nano Klon USB Chip CH340 + USB Kablo
Arduino Nano Klon CH340, Arduino Uno ile benzer temel özelliklere sahip, daha küçük boyutlu ve breadboard üzerinde kullanıma uygun bir geliştirme kartıdır. ATmega328 mikrodenetleyicisi üzerine kuruludur ve Arduino IDE ile programlanabilir.
Kompakt yapısı sayesinde robotik projeler, sensör uygulamaları, otomasyon sistemleri, IoT prototipleri ve dar alanlı elektronik devrelerde tercih edilir. CH340 USB-Seri dönüştürücü çipi sayesinde bilgisayar ile USB üzerinden haberleşebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Mikrodenetleyici | ATmega328 |
| Çalışma Gerilimi | 5V |
| Önerilen Besleme Gerilimi | 7-12V |
| Besleme Limitleri | 6-20V |
| Dijital G/Ç Pinleri | 14 adet, 6 PWM destekli |
| Analog Giriş Pinleri | 8 adet |
| G/Ç Pini Başına Akım | 40 mA |
| 3.3V Çıkış Akımı | 50 mA |
| Flash Bellek | 32 KB |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Saat Hızı | 16 MHz |
| Boyut | 45 x 18 mm |
| Ağırlık | 5 g |
Pin Yapısı
| Pin | Açıklama |
|---|---|
| Mini USB | Programlama ve bilgisayar bağlantısı için kullanılır. |
| D13 | Yerleşik LED kontrolü için kullanılan dijital pindir. |
| 3V3 | 3.3V çıkış pini. |
| A0-A7 | Analog giriş pinleri. |
| 5V | 5V çıkış/besleme pini. |
| RST | Kartı sıfırlamak için kullanılır. |
| GND | Toprak bağlantısı. |
| VIN | Harici güç kaynağı bağlantısı. |
| D2-D12 | Dijital giriş/çıkış pinleri. |
Kullanım Alanları
- Robotik projeler
- Akıllı ev otomasyonu
- IoT uygulamaları
- Elektronik prototipleme
- Kompakt sensör projeleri
- LED, buzzer, röle ve motor kontrol devreleri
CH340 Sürücü Notu
Klon Arduino Nano kartlarda CH340 USB-Seri çipi kullanılabilir. Bilgisayar kartı port olarak görmüyorsa CH340 sürücüsü kurulmalıdır. Kod yükleme sırasında kart tipi Arduino Nano seçilmeli; yükleme hatası alınırsa işlemci seçeneğinde ATmega328P veya ATmega328P Old Bootloader denenmelidir.
Arduino Nano Örnek Kodları
Arduino Nano blink testi, analog sensör okuma, buton LED kontrolü ve PWM LED parlaklık örnekleri için GitHub dosyalarını inceleyebilirsiniz.
GitHub Kodlarını İnceleArduino Nano ile Projelerinize Başlayın
Arduino Nano Klon CH340 kartını Robomer üzerinden inceleyerek kompakt Arduino projeleri, sensör uygulamaları ve robotik prototipler geliştirebilirsiniz.
