1kg Yük Hücresi + Hx711 Modül Ağırlık Takımı (Terazi Modülü Seti Hediyeli)
Tükeniyor
SKU RM-YUKTAK-1KGHX711-0063
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması

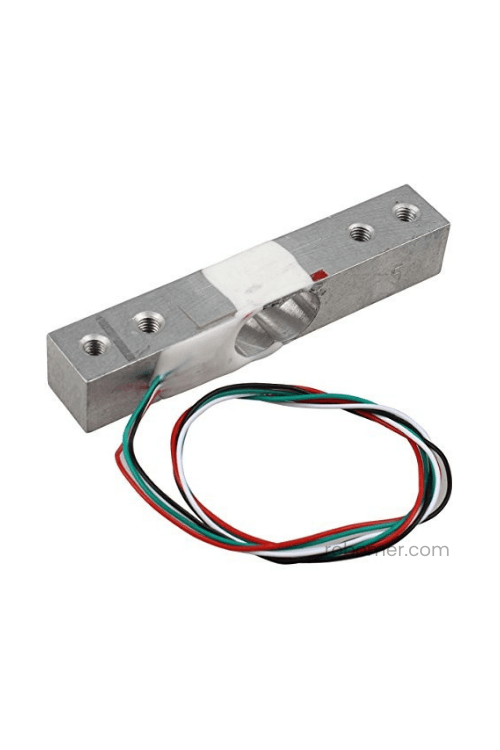

1 Kg Ağırlık Sensörü - Loadcell + HX711 (Terazi Modülü Seti Hediyeli)
Ürün Açıklaması
1 Kg Ağırlık Sensörü - Loadcell + HX711 Kit, Arduino ve Raspberry Pi projelerinizde hassas ağırlık ölçümleri yapmak için ideal bir çözümdür. HX711 modülü sayesinde analog verileri dijital forma dönüştürerek mikrodenetleyicilerle kolay entegrasyon sağlar. Set içerisinde ayrıca terazi yapımını kolaylaştıran 2 adet pleksi tabla, bağlantı elemanları ve uzatma kabloları yer alır. Alüminyum alaşımlı sağlam yapı, IP65 koruma sınıfı ve geniş çalışma sıcaklık aralığı sayesinde hem hobi hem de endüstriyel projelerde rahatlıkla kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Kapasite | 1 kg |
| Nominal Çıkış | 1.0 ± 0.15 mV/V |
| Doğrusal Olmayanlık | 0.03% FS |
| Tekrarlanabilirlik | 0.03% FS |
| Creep (5 dk) | 0.03% FS |
| Çalışma Sıcaklığı | -20°C ~ +60°C |
| Önerilen Çalışma Gerilimi | 3 ~ 12 VDC |
| Maksimum Gerilim | 15 VDC |
| Giriş / Çıkış Empedansı | 1115 ±10% / 1000 ±10% |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Aşırı Yük Kapasitesi | 150% FS (güvenli) / 200% FS (maksimum) |
| Malzeme | Alüminyum Alaşım |
| Koruma Sınıfı | IP65 |
| HX711 Veri Hassasiyeti | 24 bit |
| HX711 Çalışma Gerilimi | 4.8 - 5.5 V |
| HX711 Akım Tüketimi | < 10 mA |
| Boyutlar |
80mm x 12.7mm x 12.7mm (loadcell) 34.5mm x 20.5mm x 1.1mm (modül) |
| Kablo Bilgisi |
Kırmızı: Power + Siyah: Power - Yeşil: Signal + Beyaz: Signal - |
Paket İçeriği
- 1 Adet 1 Kg Loadcell (Ağırlık Sensörü)
- 1 Adet HX711 Yük Hücresi Amplifikatör Modülü
- 2 Adet Pleksi Tabla (terazi platformu için, montaj delikli)
- Bağlantı elemanları (vida / somun / yükseltici vb.)
- Uzatma kabloları (Dupont jumper kablolar)
Bağlantı Şeması

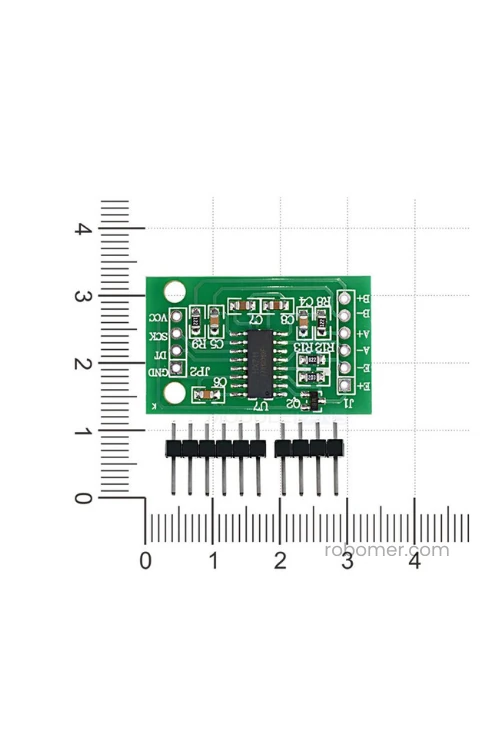

Pin Açıklamaları
| Pin | Açıklama |
|---|---|
| E+ | Load cell besleme (+) |
| E- | Load cell besleme (-) |
| A+ | Kanal A giriş (+) |
| A- | Kanal A giriş (-) |
| B+ | Kanal B giriş (+) |
| B- | Kanal B giriş (-) |
| GND | Toprak hattı |
| DT / DOUT | Veri çıkışı pini |
| SCK | Saat (Clock) pini |
| VCC | Besleme gerilimi (5V) |
Kullanım Alanları
- Arduino ve Raspberry Pi projelerinde ağırlık ölçümü
- Elektronik teraziler
- Laboratuvar hassas ağırlık ölçüm sistemleri
- Endüstriyel ağırlık kontrol sistemleri
- Otomasyon sistemlerinde ağırlık bazlı veri toplama
