RS485-TTL UART Seri Dönüştürücü Modül
Tükeniyor
SKU RM-RS485-TTL
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
RS485-TTL UART Seri Dönüştürücü Modül
Ürün Açıklaması
TTL-RS485 UART Seri Dönüştürücü Modül (MAX485), mikrodenetleyicilerden gelen TTL seviyesindeki UART sinyallerini RS485 diferansiyel haberleşme standardına dönüştürmek için kullanılır. Yarı dubleks (half-duplex) çalışma yapısı sayesinde, uzun mesafelerde ve gürültülü ortamlarda daha kararlı veri iletişimi sağlar. Modbus RTU gibi RS485 tabanlı uygulamalarda sıkça tercih edilir.
- Uzun mesafe ve parazite dayanıklı diferansiyel iletişim
- Tek hat üzerinde çoklu cihaz desteği (multi-drop)
- DE/RE kontrolü ile gönderme-alma yönü seçimi
- 120Ω sonlandırma direnci (jumper ile seçilebilir, modele göre değişebilir)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Entegre | MAX485 (veya eşdeğeri) |
| Çalışma Gerilimi | 5V DC (3.3V lojik ile uyumlu) |
| Haberleşme | RS485 - Yarı Dubleks (Half-Duplex) |
| Maks. Veri Hızı | 2.5 Mbps’e kadar |
| Maks. Düğüm Sayısı | Bir RS485 hattında 32 cihaza kadar |
| İletişim Mesafesi | 1200 m’ye kadar (kablo/ortam/baudrate’a bağlı) |
| Ortak Mod Aralığı | ±7V (gürültü bağışıklığı) |
| Akım Tüketimi | ~300µA (alıcı) / ~500µA (verici) |
| Pin Aralığı | 2.54 mm header uyumlu |
| Terminal | Vidalı terminal (A / B hatları) |
| Kart Boyutu | ~44 x 14 mm (modele göre küçük fark gösterebilir) |
| Çalışma Sıcaklığı | -40°C ~ +85°C |

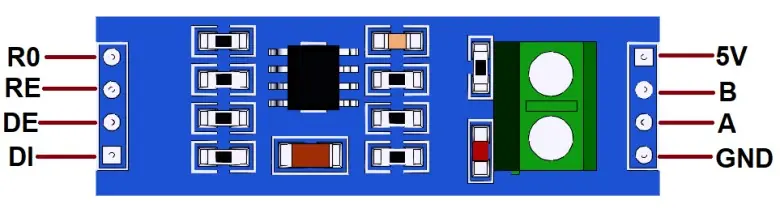

Pinout Diyagramı
Pin Açıklamaları
| Pin | Açıklama |
|---|---|
| VCC | Besleme girişi (5V) |
| GND | Toprak |
| DI | Sürücü giriş pini (UART TX → DI) |
| RO | Alıcı çıkış pini (RO → UART RX) |
| DE | Verici etkinleştirme (HIGH: gönderme, LOW: kapalı) |
| RE | Alıcı etkinleştirme (genelde LOW: alma, HIGH: kapalı) |
| A | RS485 A hattı (Non-inverting) |
| B | RS485 B hattı (Inverting) |
Bağlantı Notları
- İpucu: DE ve RE pinlerini birleştirip tek GPIO ile kontrol edebilirsiniz. HIGH → gönderme, LOW → alma.
- RS485 hattında A uçları kendi arasında, B uçları kendi arasında bağlanır (bükümlü çift kablo önerilir).
- Uzun hatlarda (ör. 100m+) hattın iki ucuna 120Ω sonlandırma uygulanması gerekebilir
Kullanım Alanları
- Endüstriyel otomasyon, PLC/SCADA hatları
- Modbus RTU uygulamaları
- Uzak sensör veri toplama sistemleri
- Bina otomasyonu (aydınlatma, iklimlendirme, güvenlik)
- Arduino / mikrodenetleyici ile RS485 cihaz haberleşmesi
