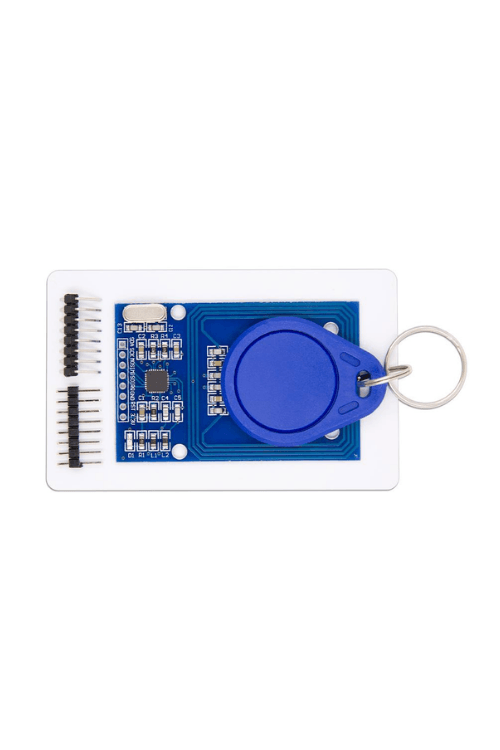

Robomer RC522 NFC - RFID Anahtarlık ve Kart Seti 13.56 Mhz
SKU RM-KIT-RC522-0137
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
RFID Okuyucu RC522 13.56 MHz
Ürün Açıklaması
RC522 RFID Okuyucu 13.56 MHz, özellikle Arduino olmak üzere birçok mikrodenetleyici platformuyla rahatlıkla kullanılabilir. 424 kbit/s haberleşme hızına sahiptir ve RFID üzerinde farklı şifreleme tiplerini destekler.
13.56 MHz frekansında çalışan kartları destekler. NFC modülleri bu frekansta çalıştığı için NFC kartlarıyla da uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Çalışma Voltajı | 3.3V |
| Çalışma Frekansı | 13.56 MHz |
| Çalışma Akımı | 13-26mA |
| Uyku Akımı | <80 μA |
| İletişim Protokolü | SPI |
| Desteklenen Kartlar | Mifare1 S50, Mifare1 S70, Mifare Ultralight, Mifare Pro, Mifare Desfire |
| Kart Boyutları | 40x60mm |
Bağlantı Şeması
Pin Yapısı
| Pin Adı | Açıklama |
|---|---|
| VCC | Modüle 3.3V güç sağlamak için kullanılır. |
| RST | Modülü sıfırlamak veya kapatmak için kullanılır. |
| GND | Topraklama pini. |
| IRQ | Kesme pini, RFID etiketi algılandığında MCU'yu uyarmak için kullanılır. |
| MISO/SCL/Tx | SPI iletişiminde MISO, I2C için SCL ve UART için Tx olarak çalışır. |
| MOSI | SPI iletişimi için veri çıkış pini. |
| SCK | SPI veri yolu Master için saat sinyali sağlar. |
| SS/SDA/Rx | SPI iletişiminde SS (Seri seçim), I2C için SDA ve UART için Rx olarak çalışır. |
Kullanım Alanları
- Güvenlik uygulamaları (kapı giriş kontrol sistemleri, yetkilendirme işlemleri)
- Değerli eşyaların korunması için RFID kilit sistemleri
- Ev, ofis ve endüstriyel otomasyon sistemleri

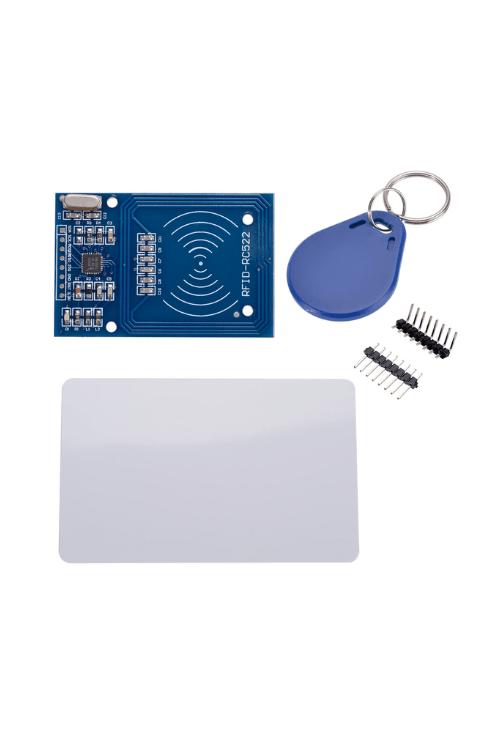

Paket İçeriği
- 1 Adet RC522
- 1 Adet 13.56 MHz RFID Anahtarlık
- 1 Adet 13.56 MHz RFID Kart
- 1 Adet 8 Pin 90 Derece Erkek Header
- 1 Adet 8 Pin 180 Derece Erkek Header
