RF Kablosuz Alıcı Verici Seti - 433 MHz

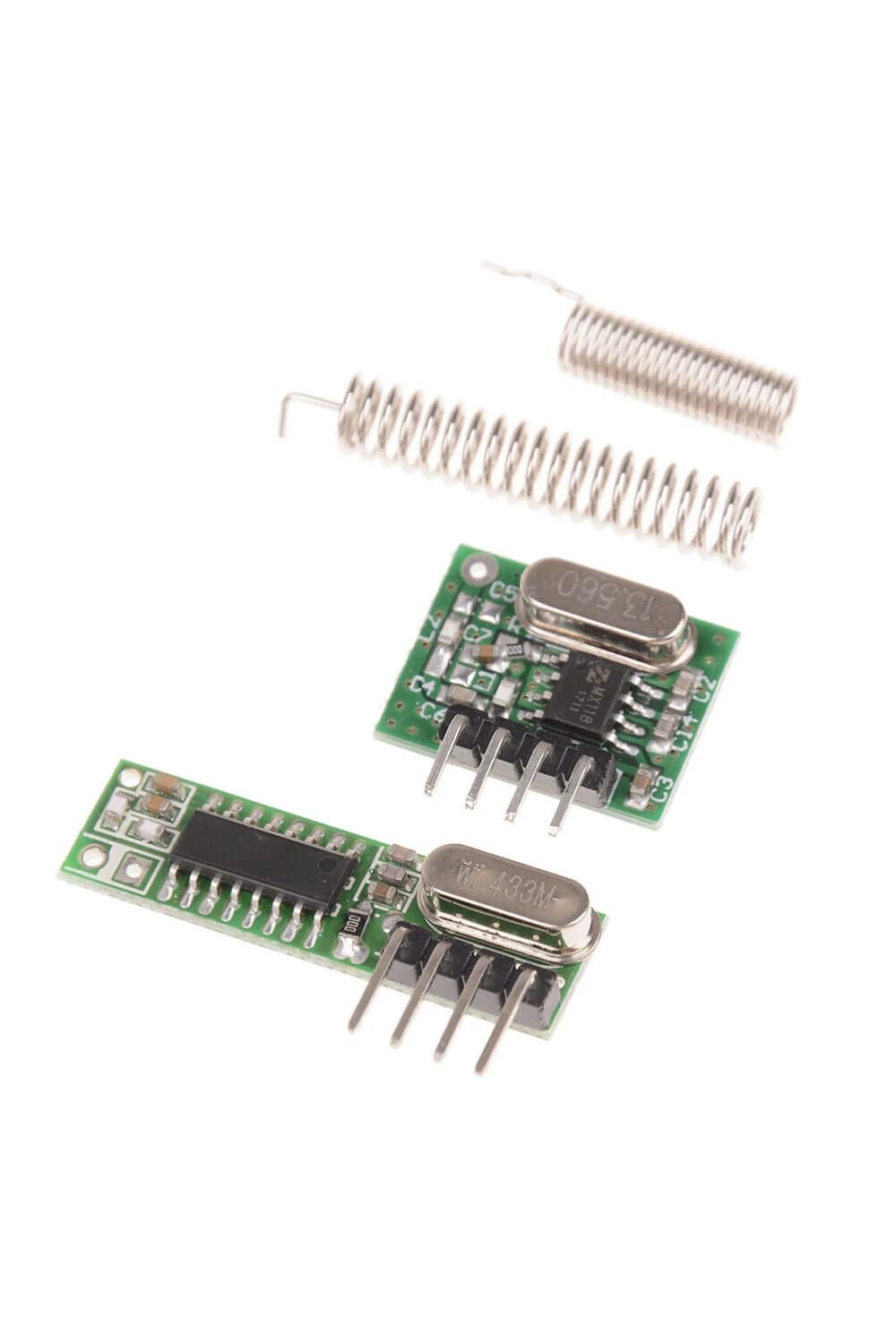

433MHz RF Alıcı Verici Kit - RX470C + WL102 + Antenler
433.92MHz frekansında çalışan RX470C alıcı ve WL102 verici modüllerinden oluşan bu RF kit, Arduino ve mikrodenetleyici projelerinde kablosuz veri aktarımı yapmak için kullanılabilir. Uzaktan kumanda, kablosuz buton, alarm sistemi, kapı zili ve basit sensör verisi iletimi gibi uygulamalar için pratik bir çözümdür.
ASK / OOK modülasyonunu destekleyen modüller düşük güç tüketimi, kompakt boyut ve kolay entegrasyon avantajı sunar. Paket içeriğindeki antenler ile daha stabil haberleşme performansı elde edilebilir.
Kullanım Alanları
- Kablosuz kumanda ve buton uygulamaları
- Alarm ve güvenlik sistemleri
- Kapı zili ve kablosuz tetikleme projeleri
- Arduino / MCU projelerinde basit sensör verisi iletimi
- IoT ve otomasyon prototipleri
- Uzaktan LED veya röle kontrol projeleri
Teknik Özellikler - RX470C Alıcı Modül
| Modülasyon | ASK / OOK |
| Çalışma Frekansı | 433.92 MHz, ±150KHz bant genişliği |
| Alıcı Hassasiyeti | -108 dBm |
| Besleme Gerilimi | 2.2V - 5V |
| Çalışma Akımı | ~2.1 mA tipik |
| Bekleme Akımı | ~1 µA |
| Veri Hızı | Genel kullanım 2KHz, maksimum 10KHz |
| Çalışma Sıcaklığı | -40°C ~ 85°C |
| Boyut | 30 × 9 × 1 mm |
| Anten | 32cm tek damarlı tel, spiral sarım |
Teknik Özellikler - WL102 Verici Modül
| Modülasyon | ASK / OOK |
| Çalışma Frekansı | 433.92 MHz |
| Çıkış Gücü | > 11 dBm |
| Besleme Gerilimi | 2.0V - 3.6V |
| Bekleme Akımı | < 1 µA |
| Veri Hızı | Maksimum 20KHz |
| İletişim Mesafesi | 20 - 200 m, ortama ve antene bağlı |
| Boyut | 16 × 12 × 1 mm |
| Anten | 25cm tek/çok damarlı tel |
| Çalışma Sıcaklığı | -45°C ~ 85°C |
Verici Pin Tanımları - WL102
| Pin | Tanım | Açıklama |
|---|---|---|
| DAT | Data Girişi | Dalga / sinyal veri girişidir. |
| OUT | Anten Çıkışı | RF çıkışıdır, anten doğrudan bağlanabilir. |
| EN | Enable | Genellikle beslemeye bağlı aktif kullanılır. |
| - | GND | Toprak / eksi hattır. |
| + | VCC | Besleme girişidir. |
Arduino ile Basit Proje
İki Arduino kullanarak kablosuz LED kontrol projesi yapılabilir. Verici tarafta butona basıldığında WL102 üzerinden veri gönderilir. Alıcı tarafta RX470C gelen veriyi okur ve LED'i yakar.
GitHub Kodları
RX470C ve WL102 için Arduino verici, alıcı ve kablosuz LED proje kodlarını GitHub klasöründen inceleyebilirsiniz.
GitHub Kodlarını İnceleAnten Bilgisi
Genel uygulamalarda standart 433MHz antenler kullanılabilir. Daha uzun menzil için sarımlı spiral anten tercih edilebilir. Anten performansı; ortam koşulları, besleme kalitesi ve montaj şekline bağlı olarak değişebilir.
Paket İçeriği
- 1 adet RF Alıcı RX470C
- 1 adet RF Verici WL102
- 2 adet anten
433MHz RF Alıcı Verici Kit
Kablosuz Arduino projeleri, alarm sistemleri ve uzaktan kontrol uygulamaları için RX470C + WL102 alıcı verici kitini Robomer üzerinden inceleyebilirsiniz.
