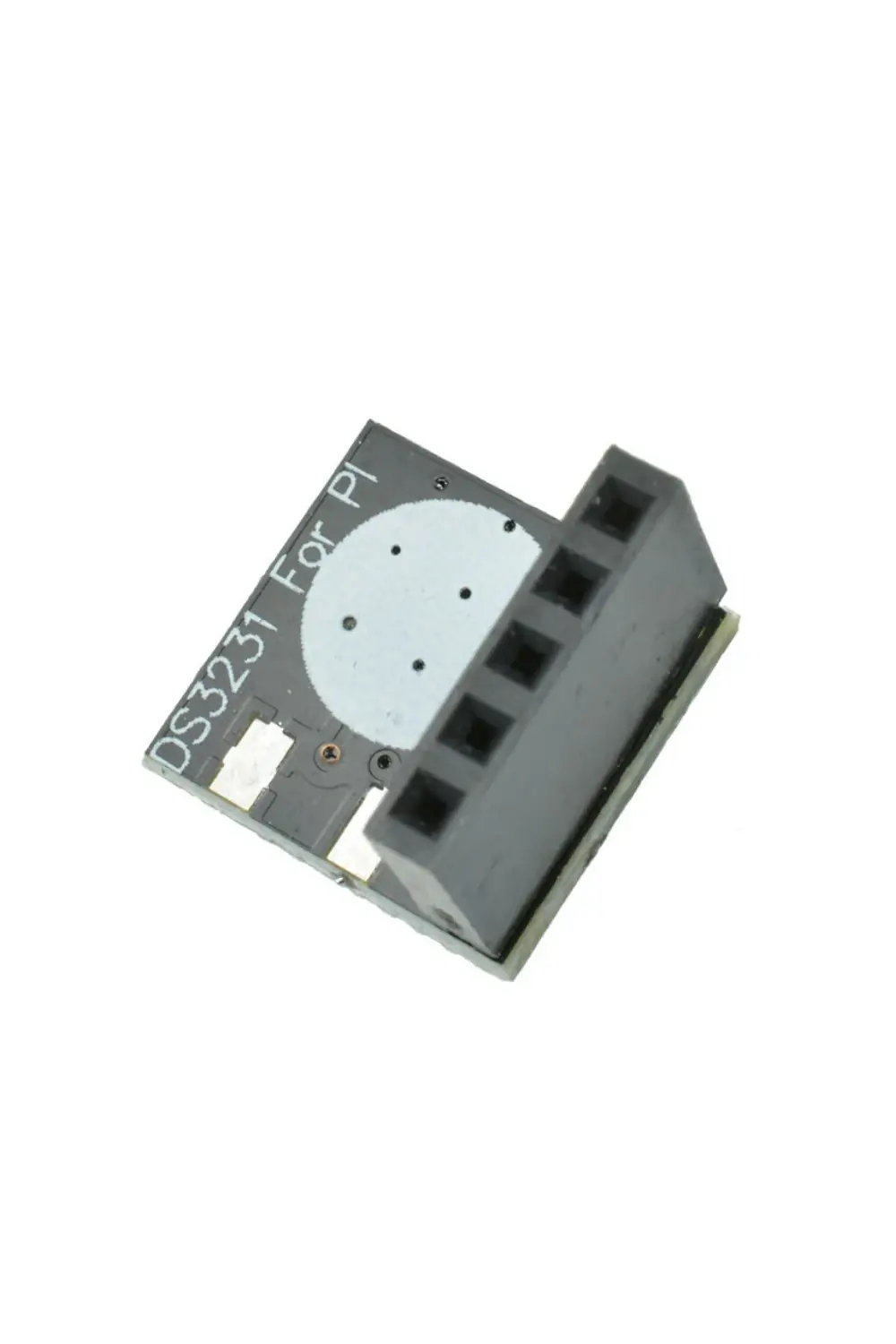

Raspberry Pi RTC Modülü - DS3231
Raspberry Pi RTC Modülü - DS3231
Ürün Açıklaması
Raspberry Pi RTC Modülü - DS3231, Raspberry Pi projelerinde gerçek zaman saat bilgisi tutmak için kullanılan kompakt bir RTC modülüdür. DS3231 saat entegresi üzerine kurulu olan bu modül, saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini saklayarak sistemin doğru zaman bilgisini korumasına yardımcı olur.
Modül, Raspberry Pi GPIO pinlerine doğrudan takılabilecek şekilde tasarlanmıştır. Bu sayede ek kablolama veya lehimleme gerektirmeden Raspberry Pi üzerinde kolayca kullanılabilir. I2C haberleşme hattı üzerinden çalıştığı için Arduino ve benzeri mikrodenetleyici kartlarla da uyumlu şekilde kullanılabilir.
Üzerinde bulunan süper kapasitör destekli yapı, ana besleme kesildiğinde zaman bilgisinin korunmasına yardımcı olur. Bu özellik sayesinde sistem yeniden çalıştırıldığında saat ve tarih bilgisi kaybolmadan kullanılmaya devam edilebilir.
DS3231 tabanlı yapısı sayesinde yüksek zamanlama hassasiyeti sunar. Düşük güç tüketimi, küçük boyutu ve Raspberry Pi GPIO uyumluluğu ile saat, veri kayıt, otomasyon, gömülü sistem ve IoT projelerinde kullanıma uygundur.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Ürün Tipi | RTC Gerçek Zaman Saat Modülü |
| RTC Çipi | DS3231 |
| Besleme Voltajı | 3.3V - 5V |
| Haberleşme Arayüzü | I2C |
| Zamanlama Hassasiyeti | ±5 ppm, yaklaşık ±0.432 saniye/gün |
| Yedekleme Yapısı | 0.22F süper kapasitör destekli zaman koruma |
| Saat Fonksiyonları | Saniye, dakika, saat, gün, tarih, ay ve yıl bilgisi |
| Takvim Desteği | Artık yıl düzeltmesi ve ay sonu tarih düzenlemesi |
| Saat Formatı | 12 saat / 24 saat format desteği |
| Alarm Desteği | 2 adet takvim alarmı desteği |
| I2C Hızı | 400 kHz'e kadar yüksek hızlı I2C haberleşme |
| Sıcaklık Sensörü | DS3231 dahili sıcaklık sensörü, yaklaşık ±3°C hassasiyet |
| Çalışma Sıcaklığı | -40°C ile +85°C arası |
| Uyumluluk | Raspberry Pi, Arduino ve I2C destekli mikrodenetleyici kartlar |
| Raspberry Pi Uyumluluğu | Raspberry Pi B, A+, B+, 2, 3 ve GPIO uyumlu modeller |
| Pin Sayısı | 5 pin |
| Boyut | Yaklaşık 14 x 16 x 12 mm |

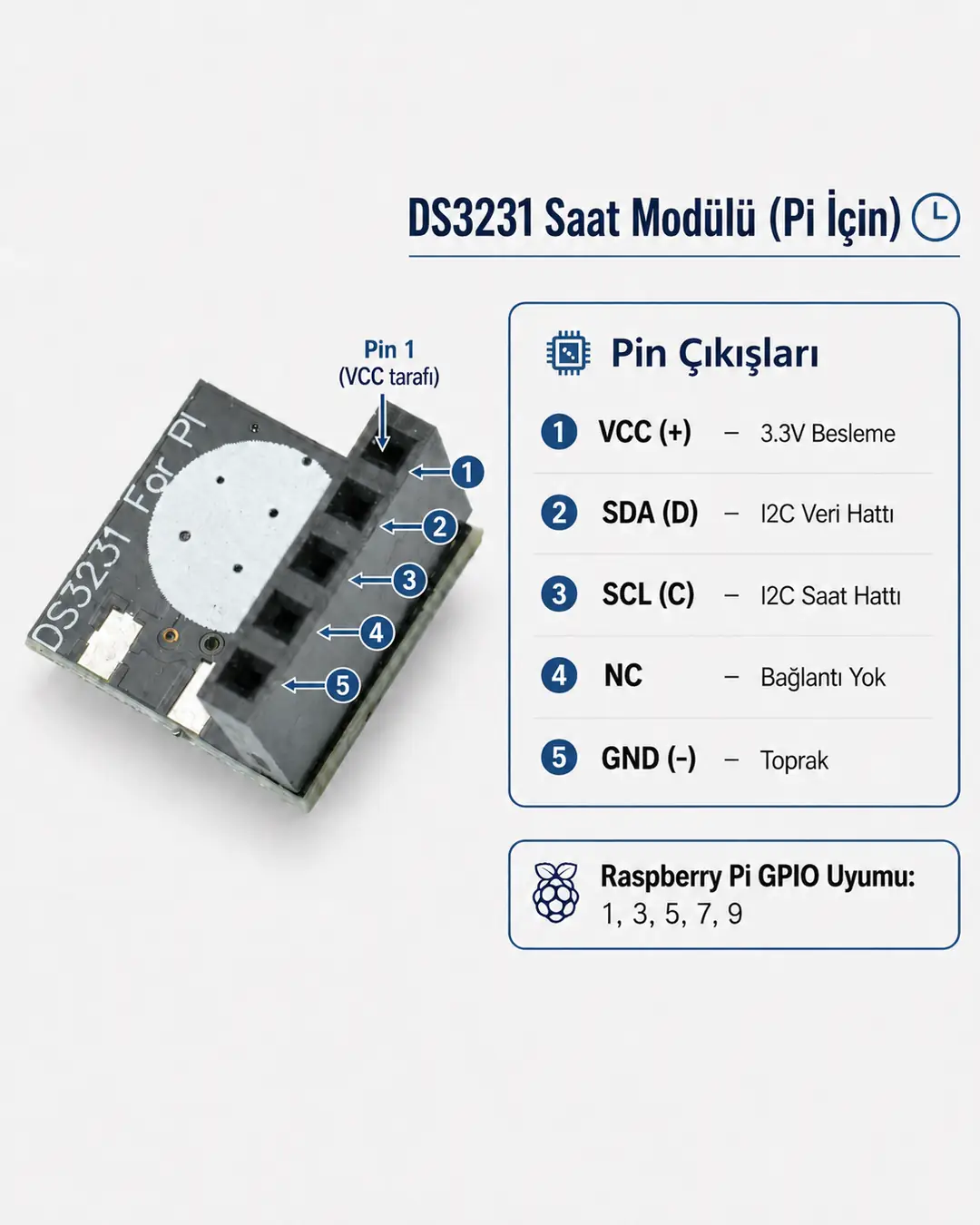

Pin Açıklaması
| Pin No | Pin Adı | Görevi | Açıklama |
|---|---|---|---|
| 1 | VCC (+) | Besleme Girişi | Modülün 3.3V besleme girişidir. |
| 2 | SDA / D | I2C Veri Hattı | RTC modülü ile veri alışverişi için kullanılır. |
| 3 | SCL / C | I2C Saat Hattı | I2C haberleşmesinin saat sinyali hattıdır. |
| 4 | NC | Bağlantı Yok | Bu pin aktif bağlantı için kullanılmaz. |
| 5 | GND (-) | Toprak | Devrenin toprak bağlantısıdır. |
Kullanım Alanları
- Raspberry Pi tabanlı saat ve zamanlama projeleri
- Arduino ve mikrodenetleyici uygulamaları
- Veri kayıt sistemleri
- IoT ve otomasyon projeleri
- Enerji kesintisi sonrası saat bilgisinin korunması gereken sistemler
- Gömülü sistem geliştirme uygulamaları
