Ürün Açıklaması
nRF24L01 2.4GHz Wireless Modül, Nordic firması tarafından geliştirilen bir dijital radyo frekans kablosuz haberleşme çipidir. 2.4GHz frekans bandında hem alıcı hem de verici özelliğine sahiptir. nRF24L01, mikrodenetleyiciler ile SPI haberleşme protokolü kullanarak iletişim kurar. Bu modüller, nRF24L01 datasheetindeki referans modül tasarımına göre üretilmektedir.
nRF24L01 bir slave cihaz olarak çalışır. Bu nedenle, Arduino veya başka bir mikrodenetleyici ile kullanılacağı zaman SPI bacakları ile bağlanması gerekmektedir. Slave cihazı kontrol eden cihaz ise master cihazdır. Bu durumda, Arduino veya başka bir mikrodenetleyici master cihazdır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çalışma Voltajı | 1.9V - 3.6V (Önerilen 3.3V) |
| Çalışma Akımı | 250 mA (Maksimum) |
| Nominal Akım | 50 mA |
| İletişim Mesafesi | 50 – 200 feet |
| Baud Hızı | 250 bps - 2 Mbps |
| Verici Sinyal Gücü | +7 dB |
| Alıcı Hassasiyeti | ≤ -90dB |
| İletişim Protokolü | SPI |
| Kart Boyutları | 33x15 mm |
Bağlantı Şeması

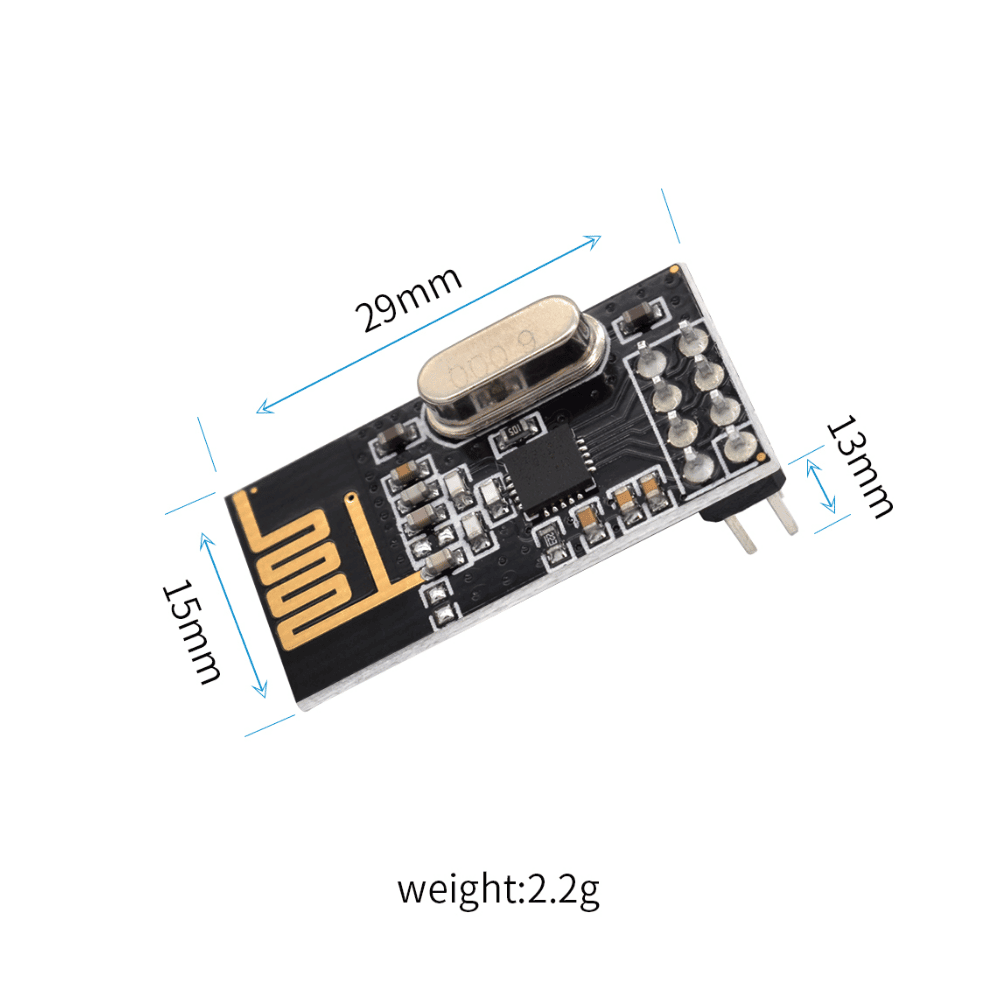

nRF24L01 modülü ve bacak isimleri aşağıda gösterilmektedir.
Pin Açıklamaları
| Pin Adı | Açıklama |
|---|---|
| GND | Topraklama pini |
| VCC | Güç kaynağı pini |
| CE | Aktif bir HIGH pini |
| CS | Aktif bir LOW pini |
| SCK | SPI saat sinyali pini |
| MOSI | NRF24L01’in SPI giriş pini |
| MISO | NRF24L01’in SPI çıkış pini |
| IRQ | Aktif bir LOW pini |
Kullanım Alanları
- Arduino kartları arasında kablosuz iletişim
- Sensör verilerinin uzaktan izlenmesi
- Robot kontrol sistemleri
- Ev otomasyon sistemleri
- Haberleşme ve veri aktarım projeleri
