NRF24L01 2,4GHz RF Alıcı-Verici Modül (Harici Antenli)
Tükeniyor
SKU RM-KABHAB-NRF24L01-EXT-0143
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması

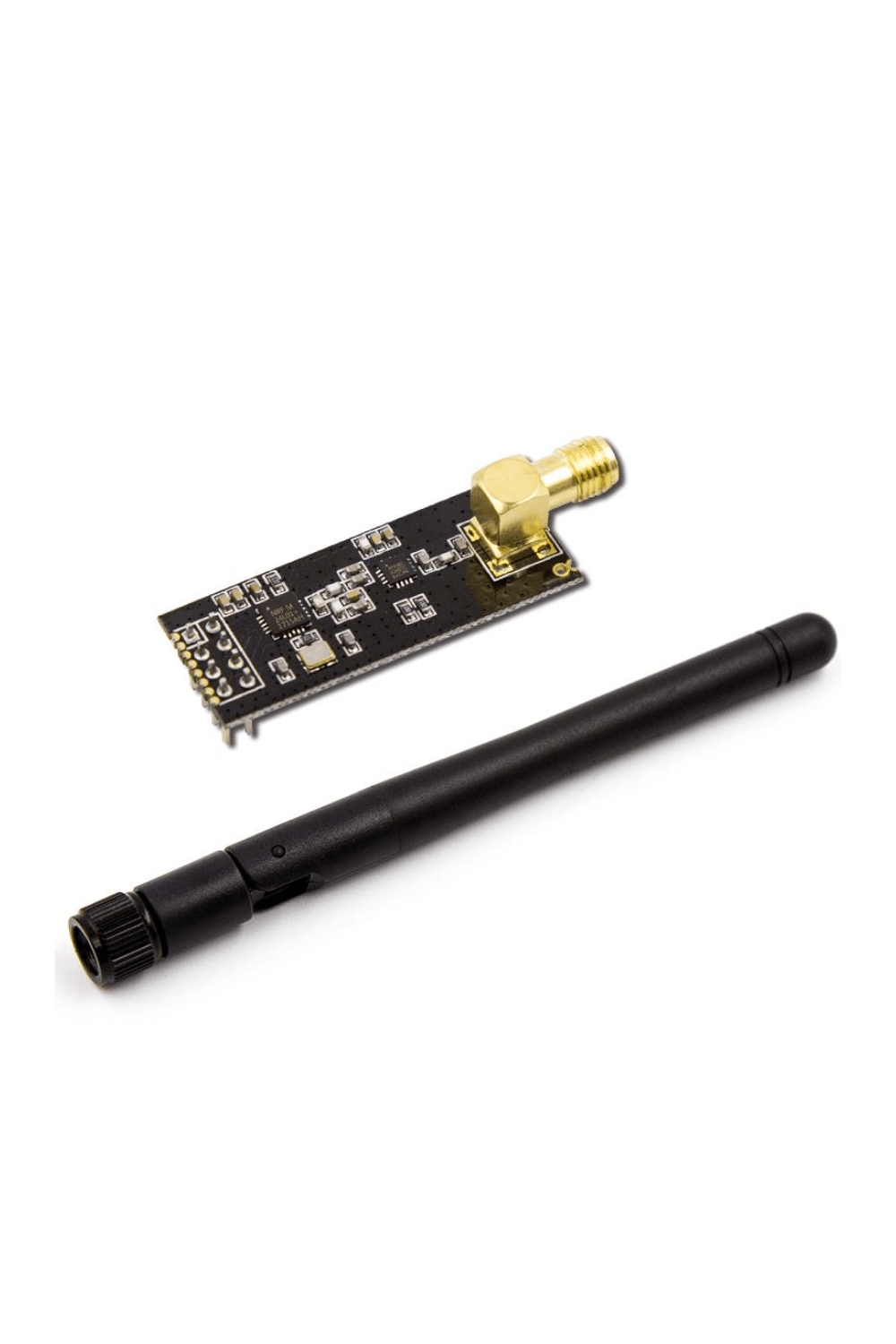

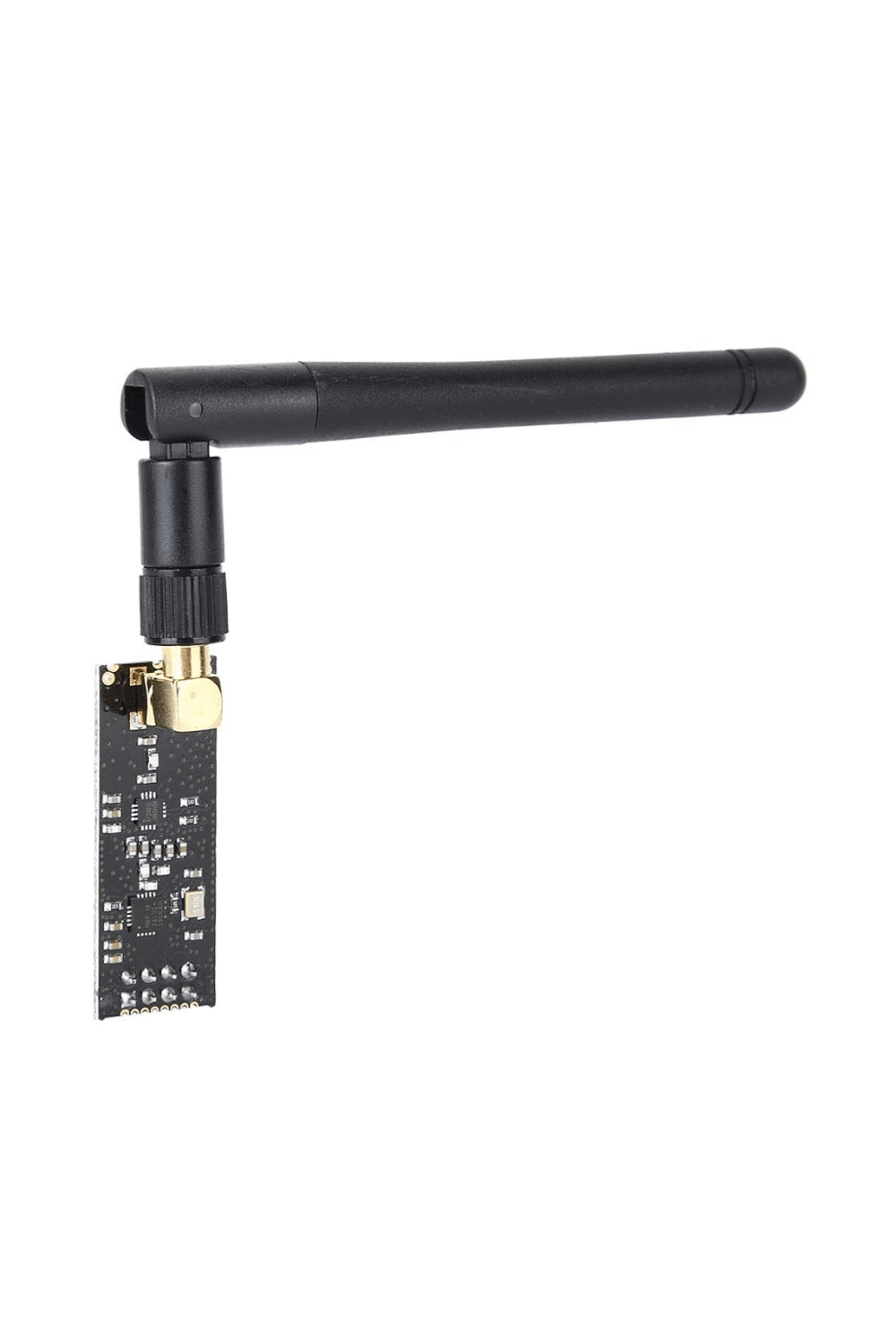

NRF24L01 2.4GHz RF Alıcı-Verici Modül (Harici Antenli)
Ürün Açıklaması
NRF24L01+PA+LNA modülü, düşük maliyetli ve uzun menzilli kablosuz haberleşme çözümleri için tasarlanmış, 2.4GHz ISM bandında çalışan bir RF alıcı-verici modülüdür. Nordic Semiconductor tarafından geliştirilen nRF24L01+ çipini temel alır. Entegre PA (Power Amplifier) ve LNA (Low Noise Amplifier) devreleri sayesinde açık alanda 1000 metreye kadar kablosuz iletişim mesafesi sağlar. Arduino, Raspberry Pi, STM32, PIC ve benzeri geliştirme kartlarıyla uyumlu yapısı sayesinde hobi ve profesyonel projelerde rahatlıkla kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Model | NRF24L01+PA+LNA |
| Çalışma Frekansı | 2.4GHz – 2.5GHz |
| Çalışma Voltajı | 3.0V – 3.6V |
| Çıkış Gücü | +20dBm |
| Alıcı Hassasiyeti | -92dBm (2Mbps) / -104dBm (250kbps) |
| Çalışma Akımı | Gönderici: 115mA / Alıcı: 45mA |
| Bekleme Akımı | 4.2µA |
| Haberleşme Mesafesi | Açık alanda 800 – 1100 metre |
| Anten Tipi | 2.4GHz SMA Anten (2dBi) |
| Çalışma Sıcaklığı | -20°C – +70°C |

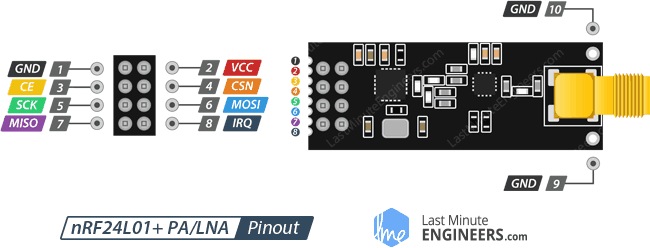

Bağlantı Şeması
| Pin | Adı | Açıklama |
|---|---|---|
| 1 | GND | Toprak bağlantısı |
| 2 | VCC | Besleme girişi (3.3V) |
| 3 | CE | Modülün etkinleştirme pini (Chip Enable) |
| 4 | CSN | SPI cihaz seçimi pini (Chip Select Not) |
| 5 | SCK | SPI saat sinyali girişi (Serial Clock) |
| 6 | MOSI | SPI veri girişi (Master Out Slave In) |
| 7 | MISO | SPI veri çıkışı (Master In Slave Out) |
| 8 | IRQ | Kesme pini (veri alımı/bitiş bildirimi için kullanılır) |
Kullanım Alanları
- Kablosuz sensör ağları
- Uzaktan kontrol sistemleri
- Veri aktarım uygulamaları
- Robotik projeler
- Drone ve model araç haberleşmesi
Ürün İçeriği
- 1 x NRF24L01+PA+LNA Kablosuz Haberleşme Modülü
- 1 x 2.4GHz SMA Anten
