Neo-6m Arduino Mini Gps Modülü - Dahili Antenli
SKU RM-SENMOD-NEO6MDAH-0001
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
Neo-6m Arduino Mini Gps Modülü - Dahili Antenli
Ürün Açıklaması
NEO-6M Mini GPS Modülü; Arduino ve diğer mikrodenetleyici platformlarıyla UART üzerinden haberleşerek konum (enlem-boylam), hız ve zaman (UTC) verilerini almanızı sağlayan GPS alıcı modülüdür. Modül üzerinde u-blox NEO-6M GPS çipi bulunur ve NMEA-0183 çıktısı üretir. Konum sabitleme (fix) durumunu LED ile gösterir ve harici anten bağlantısı için U.FL konnektör desteği sunar.
- Arduino UNO / Nano / Mega ve 3.3V-5V lojik seviyeli kartlarla kolay kullanım
- NMEA-0183 üzerinden seri veri çıktısı (varsayılan 9600 baud)
- Konum sabitleme LED göstergesi ile hızlı durum takibi
- U.FL anten girişi ile daha iyi sinyal alımı (harici anten destekli)
Teknik Özellikler (Varsa)
| Özellik | Değer |
|---|---|
| GPS Çipi | u-blox NEO-6M |
| Çalışma Voltajı | 3.3V / 5V |
| İletişim Arayüzü | UART (TX/RX) |
| Çıkış Protokolü | NMEA-0183 |
| Varsayılan Baud Hızı | 9600 |
| Çıkış Frekansı | 1 Hz |
| Ölçüler | 17 × 23 × 33 (satıcı verisi: cm olarak belirtilmiş olabilir) |
| Üretici (Satıcı Verisi) | TZT |

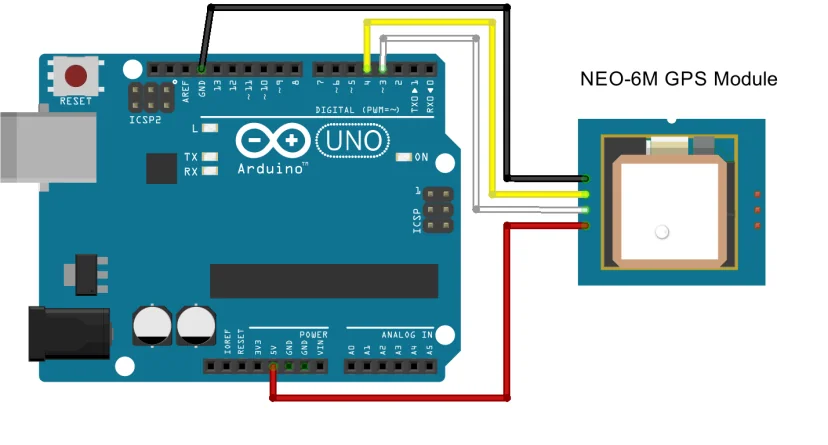

Bağlantı Şeması
Modül temel olarak 4 pin ile kullanılır: VCC, GND, TXD, RXD. UART haberleşmesinde çapraz bağlantı yapılır (TX → RX, RX → TX).
| NEO-6M Pin | Açıklama | Arduino UNO Örnek |
|---|---|---|
| VCC | Besleme | 5V |
| GND | Toprak | GND |
| TXD | Modül veri çıkışı | D2 (Arduino RX - SoftwareSerial) |
| RXD | Modül veri girişi | D3 (Arduino TX - SoftwareSerial) |
- LED Durumu: LED yanıp sönmüyorsa uydu arıyor; yaklaşık 1 sn’de bir yanıp sönüyorsa konum sabitlemiştir (fix).
Kullanım Alanları
- Drone / RC araç konum takibi
- Araç takip ve telemetri projeleri
- Haritalama, rota kaydı ve hız/zaman ölçümü
- IoT tabanlı konum odaklı uygulamalar
- Eğitim ve hobi elektroniği projeleri (Arduino, ESP32 vb.)
