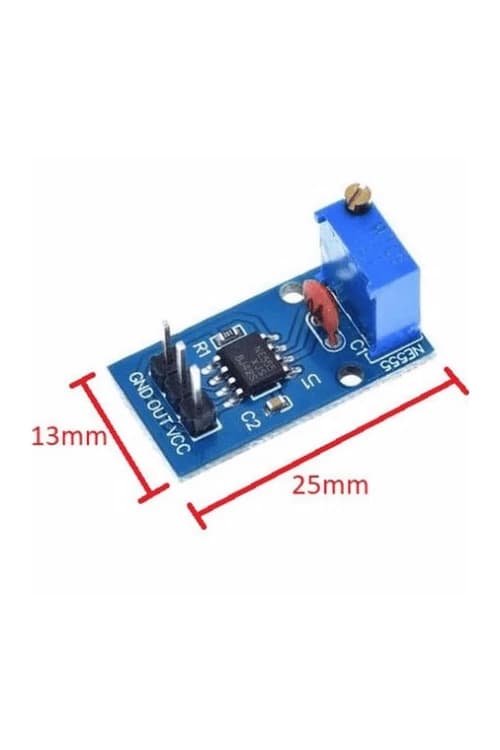

NE555 Ayarlanabilir Pulse Kare Dalga Osilatör Modülü
NE555 Ayarlanabilir Pulse Kare Dalga Osilatör Modülü
NE555 Ayarlanabilir Pulse Kare Dalga Osilatör Modülü, kare dalga sinyalleri üretmek için kullanılan pratik bir sinyal üretici modüldür. Frekans ve görev döngüsü, üzerinde bulunan potansiyometre ile ayarlanabilir. NE555 zamanlayıcı entegresi tabanlı bu yapı; PWM sinyali oluşturma, motor sürücü testleri, LED parlaklık ayarı, osilatör denemeleri ve elektronik test devreleri için uygundur.
5V - 12V DC çalışma aralığı sayesinde birçok elektronik uygulamada kullanılabilir. OUT pini üzerinden kare dalga çıkışı alınır ve bu çıkış Arduino, mikrodenetleyici girişleri veya uygun sürücü devreleriyle değerlendirilebilir.
Öne Çıkan Özellikler
- NE555 zamanlayıcı entegresi tabanlı kare dalga üretici modül
- 5V - 12V DC çalışma gerilimi
- 1Hz - 200kHz ayarlanabilir frekans aralığı
- Ayarlanabilir görev döngüsü
- PWM sinyali ve pulse çıkışı üretimi
- Elektronik test, motor sürücü ve LED uygulamaları için uygun
- Kompakt ve kolay bağlantılı modül yapısı
Teknik Özellikler
| Ürün Tipi | Pulse / kare dalga osilatör modülü |
| Entegre | NE555 |
| Çalışma Gerilimi | 5V - 12V DC |
| Çıkış Sinyali | Kare dalga |
| Frekans Aralığı | 1Hz - 200kHz ayarlanabilir |
| Görev Döngüsü | %50'den bağımsız olarak ayarlanabilir |
| Çıkış Akımı | Maksimum yaklaşık 15mA |
| Kullanım Alanı | PWM, kare dalga, motor sürücü testi, LED kontrolü, sinyal üretimi |
Bağlantı Şeması ve Pin Açıklamaları
| VCC | Besleme gerilimi girişi, 5V - 12V DC |
| GND | Toprak bağlantısı |
| OUT | Kare dalga / pulse sinyal çıkışı |
Nerelerde Kullanılır?
- Kare dalga sinyal üretimi
- PWM sinyalleri oluşturma
- Motor hız kontrol devrelerinde sürücü sinyali üretme
- LED parlaklık ayarı ve yanıp sönme deneyleri
- Osilatör ve zamanlama devreleri
- Elektronik test devreleri
- Mikrodenetleyici projeleri için sinyal kaynağı
Arduino ve Proje Kullanımı
OUT pini Arduino dijital giriş pinine bağlanarak sinyal okunabilir veya uygun sürücü kartlarının PWM/EN girişlerinde test sinyali olarak kullanılabilir. Motor, röle veya yüksek akımlı yükler OUT pinine doğrudan bağlanmamalıdır.
Not: Bu modül bir güç sürücü kartı değildir. OUT çıkışı sinyal üretmek içindir. Yüksek akımlı uygulamalarda transistör, MOSFET, röle modülü veya motor sürücü kullanılmalıdır.
