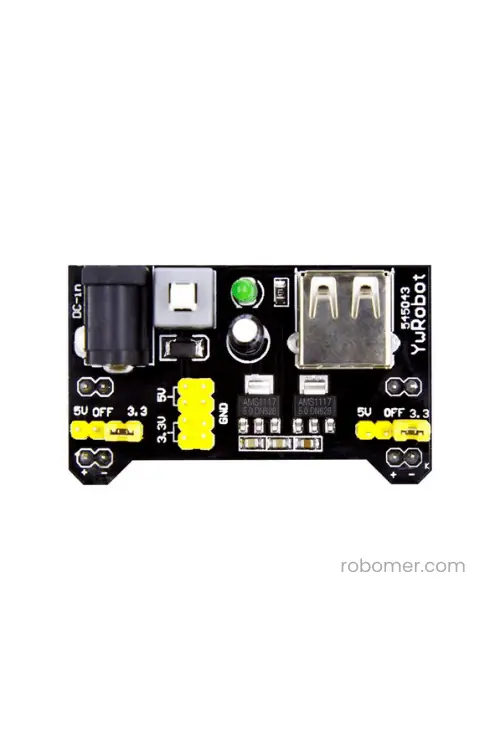

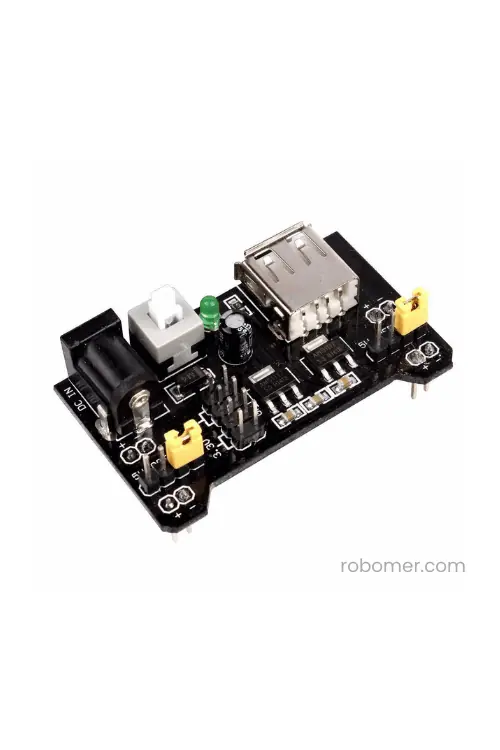

Breadboard Güç Kaynağı Modülü MB-102 3.3V 5V
KDV Hariç:₺ 33,03
Stoktan Teslim
Hafta içi 16:00'a Hafta sonu 14.00'a kadar verilen siparişler aynı gün kargoya verilir
₺ 1.960,36 daha ekleyin, kargo bedava
MB102 Breadboard Güç Kaynağı Modülü
Ürün Açıklaması
3.3V/5V çıkışlı MB102 Breadboard güç kaynağı modülü, 5V, 3.3V veya her ikisine birden ihtiyaç duyulan breadboard projeleri için kullanılabilen kolay ve kullanışlı bir bileşendir. Bu modül, 6.5-12 VDC güç çıkışı sağlayan herhangi bir DC güç kaynağı ünitesine kolayca bağlanabilir. Modül, breadboardlar için iki bağımsız güç çıkış kanalına sahiptir ve bu kanallar 3.3V, 0V ve 5V çalışmaları için bağımsız olarak yapılandırılabilir.
Modül ayrıca, tüm güç kaynağı modülünü kapatıp açmak için bir basmalı anahtar sunar. Ek olarak, USB girişine sahip olan modül, iki 5V, iki 3.3V ve 4 GND pin çıkışı ile ekstra güç pin gereksinimlerini karşılar. Güç LED'i, giriş gücünün kullanılabilirlik durumunu kullanıcıya bildirir.
Pin Yapısı
Kullanım Talimatları
Modülün kullanımı oldukça kolaydır:
- Modülü bir breadboard üzerine yerleştirin.
- Düzenlenmiş veya düzenlenmemiş giriş voltajını DC barrel jack'e bağlayın.
- ON-OFF anahtarını kullanarak modülü açın.
- Çıkış voltajını jumpers ile yapılandırarak ayarlayın.
2D Model
Modülün boyutları: 53mm x 33mm. Aşağıdaki görüntü, modülün iki boyutlu modelini göstermektedir.
| Parametre | Değer |
|---|---|
| Giriş Voltajı | 6.5 - 12V |
| Bağımsız Kanal | 2 Adet |
| Çıkış Voltajı | 5V, 3.3V (jumpers ile ayarlanabilir) |
| Çıkış Akımı | Maksimum 700mA |
| GND, 5V, 3.3V Çıkış | Onboard berg erkek header |
| Açma-Kapama Anahtarı | Mevcut |
| USB Girişi | Tip-A USB |
| DC Barrel Jack Girişi | Mevcut |
| Güç LED'i | Mevcut |
| Boyutlar | 53mm x 33mm |
