Lilypad Geliştirme Kartı - ATmega328P

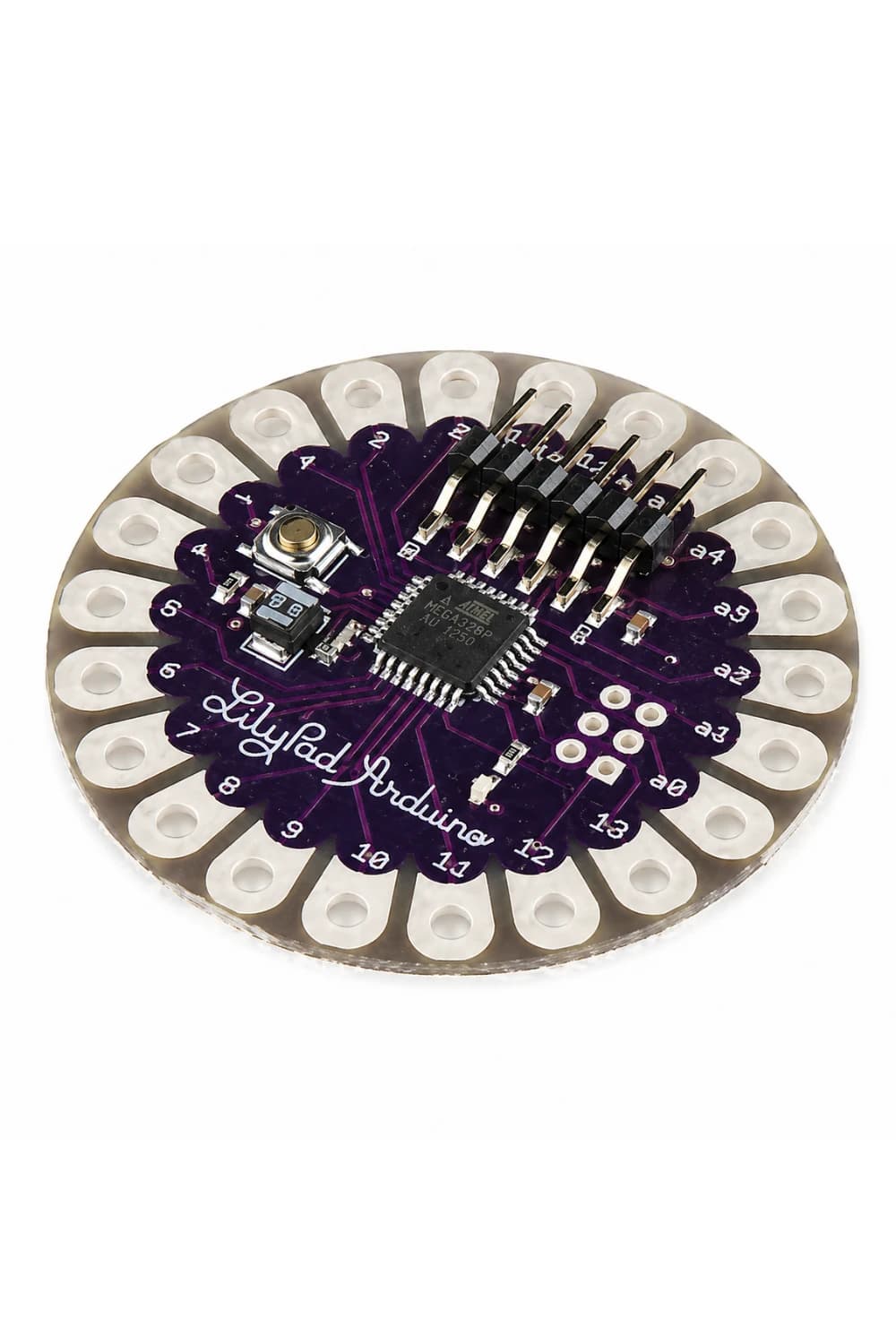

Lilypad Geliştirme Kartı - ATmega328P, giyilebilir teknoloji, e-tekstil ve kumaşa entegre edilebilen elektronik projeler için tasarlanmış Arduino uyumlu bir geliştirme kartıdır. Dairesel kart yapısı ve geniş bağlantı padleri sayesinde iletken iplik kullanılarak kıyafet, çanta, kumaş yüzey veya tekstil tabanlı projelere kolayca dikilebilir.
Kart üzerinde ATmega328P mikrodenetleyici bulunur ve Arduino altyapısı ile uyumlu çalışır. Arduino IDE üzerinden programlanabilir yapıdadır. Programlama işlemi için harici bir USB-TTL dönüştürücü kullanılması gerekir.
2.7V - 5.5V çalışma gerilimi aralığı sayesinde düşük güç tüketimli taşınabilir projelerde kullanılmaya uygundur. Giyilebilir LED uygulamaları, ışıklı kıyafet tasarımları, sensörlü tekstil projeleri, hobi elektroniği ve eğitim amaçlı Arduino uygulamaları için pratik bir çözüm sunar.
Öne Çıkan Özellikler
- Arduino uyumlu ATmega328P mikrodenetleyici
- Giyilebilir teknoloji ve e-tekstil projeleri için dairesel kart tasarımı
- İletken iplik ile dikilebilir geniş bağlantı padleri
- 2.7V - 5.5V düşük gerilim çalışma aralığı
- 14 dijital I/O, 6 PWM ve 6 analog giriş desteği
- Arduino IDE ile programlanabilir yapı
- LED, buton, sensör ve taşınabilir elektronik projeleri için uygun
Teknik Özellikler
| Mikrodenetleyici | ATmega328P |
| Çalışma Gerilimi | 2.7V - 5.5V |
| Giriş Gerilimi | 2.7V - 5.5V |
| Dijital I/O Pinleri | 14 adet |
| PWM Pinleri | 6 adet |
| Analog Giriş Pinleri | 6 adet |
| I/O Pin Akımı | 40 mA |
| Flash Bellek | 16 KB |
| SRAM | 1 KB |
| EEPROM | 512 Byte |
| Saat Frekansı | 8 MHz |
| Kart Çapı | 50 mm |
| Programlama Arayüzü | USB-TTL dönüştürücü ile programlanabilir |
| Yazılım Uyumluluğu | Arduino IDE |

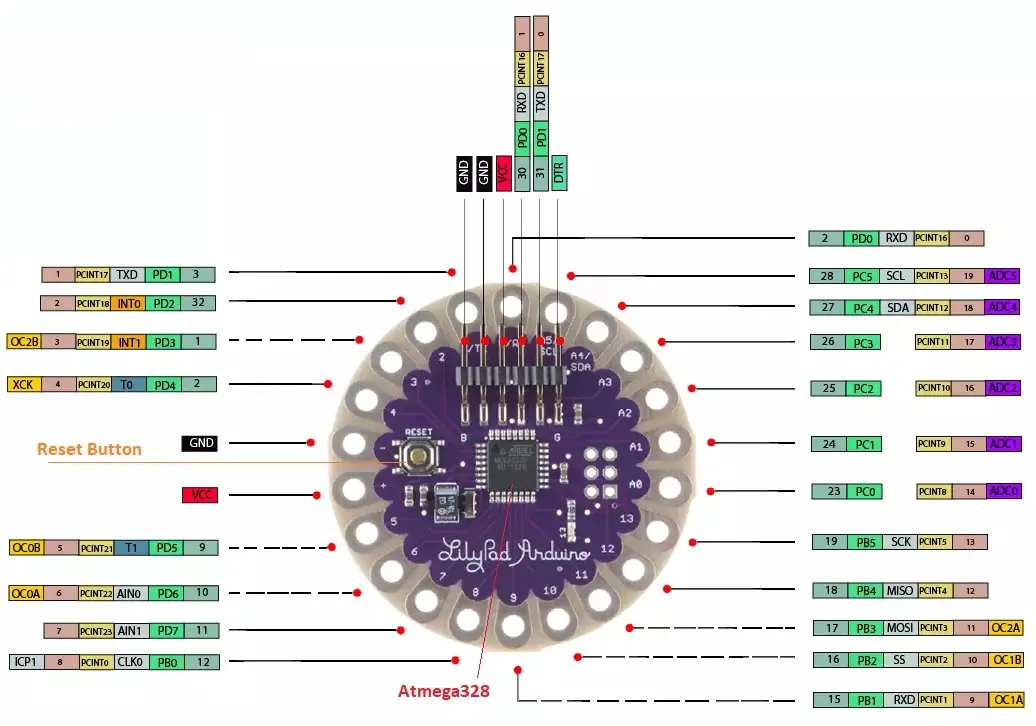

Pin Açıklamaları
| Pin / Bağlantı | Açıklama |
|---|---|
| VCC | Kartın besleme girişidir. 2.7V - 5.5V aralığında besleme uygulanabilir. |
| GND | Toprak bağlantısıdır. Devredeki tüm modüllerle ortak GND bağlantısı yapılmalıdır. |
| D0 / RX | Seri haberleşmede veri alma pinidir. USB-TTL dönüştürücü ile programlama sırasında kullanılır. |
| D1 / TX | Seri haberleşmede veri gönderme pinidir. USB-TTL dönüştürücü ile programlama sırasında kullanılır. |
| D2 - D13 | Buton, LED, röle, sensör ve diğer dijital modüller için kullanılabilen dijital giriş/çıkış pinleridir. |
| PWM Pinleri | D3, D5, D6, D9, D10 ve D11 pinleri PWM çıkışı destekler. |
| A0 - A5 | Analog sensörlerden veri okumak için kullanılan analog giriş pinleridir. |
| A4 / SDA | I2C haberleşme hattında veri pini olarak kullanılır. |
| A5 / SCL | I2C haberleşme hattında saat pini olarak kullanılır. |
| SPI Pinleri | D10 SS, D11 MOSI, D12 MISO ve D13 SCK olarak SPI haberleşme için kullanılabilir. |
| RESET | Kart üzerindeki reset butonu veya reset pini ile mikrodenetleyici yeniden başlatılabilir. |
Lilypad ile Neler Yapılabilir?
- Giyilebilir teknoloji projeleri
- E-tekstil uygulamaları
- Işıklı kıyafet ve aksesuar tasarımları
- İletken iplik ile kumaşa dikilebilir elektronik devreler
- Taşınabilir sensör ve LED uygulamaları
- Arduino tabanlı hobi ve eğitim projeleri
Blog ve Örnek Kodlar
Lilypad'in ne işe yaradığını, Arduino IDE ile nasıl programlandığını ve temel örnek kodları incelemek için Robomer blog rehberini ve GitHub örneklerini kullanabilirsiniz.
