ACS724 50A Hall Akım Sensör Modülü – AC/DC Çift Yönlü Akım Ölçüm Kartı
ACS724 50A Hall Akım Sensör Modülü, AC ve DC devrelerde akım ölçümü yapmak için kullanılan, kompakt ve güvenilir bir Hall etkili akım sensörü kartıdır. 50A seviyesine kadar akım ölçümü yapabilen bu modül; motor kontrol devreleri, güç yönetimi sistemleri, güç kaynağı uygulamaları ve elektronik test projelerinde pratik bir çözüm sunar.
Hall sensör teknolojisi sayesinde ölçüm yapılan güç hattı ile elektronik kontrol devresi birbirinden elektriksel olarak ayrılmıştır. Bu yapı, parazitlenme riskini azaltır ve elektriksel izolasyon gerektiren uygulamalarda daha güvenli bir ölçüm imkanı sağlar. ACS724 sensör modülü, çift yönlü akım geçişine uygun yapısıyla hem pozitif hem negatif yönde akım ölçümü yapılmasına olanak tanır.
40mV/A çıkış hassasiyeti sayesinde akım değişimleri analog voltaj olarak mikrodenetleyiciye aktarılabilir. Arduino, ESP32, STM32, Raspberry Pi Pico ve benzeri ADC girişine sahip geliştirme kartlarıyla birlikte kullanılabilir. Üzerinde bulunan aşırı yük uyarı LED’i, çalışma sırasında kullanıcıya görsel durum bilgisi sağlar.
Ürün Özellikleri
| Model | ACS724 50A Hall Akım Sensör Modülü |
| Sensör Tipi | Hall etkili akım sensörü |
| Akım Ölçüm Kapasitesi | 50A seviyesine kadar akım ölçümü |
| Ölçüm Tipi | AC ve DC akım ölçümü |
| Akım Yönü | Çift yönlü akım ölçümü destekler |
| Çalışma Gerilimi | 3V – 5.5V |
| Çıkış Tipi | Analog voltaj çıkışı |
| Çıkış Hassasiyeti | 40mV/A |
| İzolasyon Yapısı | Hall sensör teknolojisi ile ölçüm hattı ve elektronik devre arasında elektriksel ayrım |
| Aşırı Yük Uyarısı | Kart üzerinde aşırı yük uyarı LED’i bulunur |
| Aşırı Yük Dayanımı | Sensör, aşırı yük durumlarına belirli sayıda dayanabilecek yapıya sahiptir |
| PCB Boyutu | 32mm x 15mm |

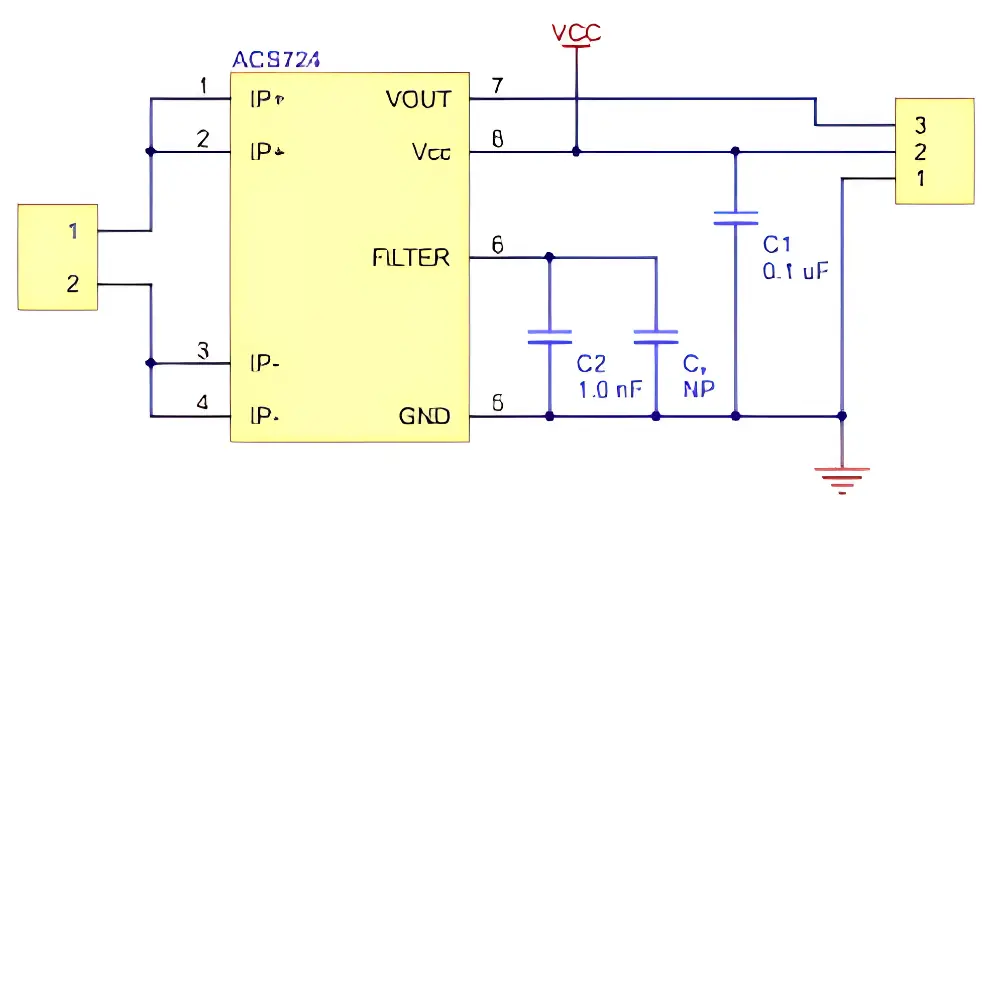

Pin ve Bağlantı Açıklamaları
| Pin / Bağlantı | Açıklama |
|---|---|
| VCC | Sensörün besleme girişidir. 3V – 5.5V aralığında çalışır. |
| GND | Toprak bağlantısıdır. |
| OUT | Ölçülen akıma bağlı olarak analog voltaj çıkışı verir. Mikrodenetleyicinin ADC pinine bağlanabilir. |
| IP+ / Akım Girişi | Ölçülecek akım hattının giriş tarafı olarak kullanılabilir. |
| IP- / Akım Çıkışı | Ölçülecek akım hattının çıkış tarafı olarak kullanılabilir. |
| Aşırı Yük LED’i | Aşırı yük durumlarında görsel uyarı sağlamak için kullanılır. |

Arduino Bağlantı Şeması
ACS724 50A akım sensör modülü, analog çıkış verdiği için Arduino UNO veya benzeri ADC girişine sahip geliştirme kartlarıyla kolayca kullanılabilir. OUT pini Arduino’nun analog girişlerinden birine bağlanarak akım değeri okunabilir.
| ACS724 Pin | Arduino UNO Bağlantısı | Açıklama |
|---|---|---|
| VCC | 5V | Sensör besleme girişi |
| GND | GND | Toprak bağlantısı |
| OUT | A0 | Analog akım ölçüm çıkışı |
| Akım Ölçüm Hattı | Yük ile seri bağlantı | Ölçülecek akım hattı sensör üzerinden geçirilmelidir. |
Not: ESP32, STM32 ve Raspberry Pi Pico gibi farklı geliştirme kartlarında ADC giriş voltaj aralıkları değişebilir. Bağlantı yapmadan önce kullanılan kartın ADC giriş sınırı kontrol edilmelidir.
Ölçüm Mantığı
ACS724 modülü, üzerinden geçen akıma göre analog çıkış voltajı üretir. Çıkış hassasiyeti 40mV/A değerindedir. Bu sayede mikrodenetleyici ADC girişinden okunan voltaj değeri kullanılarak akım hesabı yapılabilir.
| Parametre | Açıklama |
|---|---|
| Hassasiyet | 1A akım değişimi için yaklaşık 40mV çıkış değişimi oluşur. |
| Çift Yönlü Ölçüm | Akım yönüne göre çıkış voltajı referans seviyesinin üzerine veya altına değişebilir. |
| AC / DC Kullanım | Hem doğru akım hem alternatif akım ölçümlerinde kullanılabilir. |
Arduino Örnek Kod
Aşağıdaki örnek kod, ACS724 sensörünün analog çıkışını okuyarak seri monitörde ham ADC değerini ve yaklaşık voltaj değerini gösterir. Akım hesabı için kullanılan referans voltajı, kullanılan karta ve besleme değerine göre kalibre edilmelidir.
const int sensorPin = A0;
const float referenceVoltage = 5.0;
const int adcResolution = 1023;
void setup() {
Serial.begin(9600);
}
void loop() {
int rawValue = analogRead(sensorPin);
float voltage = (rawValue * referenceVoltage) / adcResolution;
Serial.print("ADC Degeri: ");
Serial.print(rawValue);
Serial.print(" | Cikis Voltaji: ");
Serial.print(voltage, 3);
Serial.println(" V");
delay(500);
}
Güvenli Kullanım Uyarıları
| Kontrol Edilecek Nokta | Açıklama |
|---|---|
| Akım Sınırı | Modülün desteklediği 50A seviyesinin üzerinde sürekli kullanım yapılmamalıdır. |
| Kablo Kesiti | Yüksek akım ölçümlerinde uygun kesitte kablo ve sağlam bağlantı kullanılmalıdır. |
| Besleme Gerilimi | Sensör beslemesi 3V – 5.5V aralığında tutulmalıdır. |
| ADC Uyumluluğu | Analog çıkış voltajı, kullanılacak mikrodenetleyicinin ADC giriş sınırını aşmamalıdır. |
Kullanım Alanları
- Motor kontrol devrelerinde akım izleme
- Güç kaynağı ve güç yönetimi uygulamaları
- AC ve DC akım ölçüm projeleri
- Arduino, ESP32 ve STM32 tabanlı akım sensörü uygulamaları
- Batarya sistemleri ve enerji izleme projeleri
- Endüstriyel otomasyon ve yük izleme sistemleri
- Robotik projelerde motor akımı takibi
- Elektriksel izolasyon gerektiren ölçüm devreleri
- Laboratuvar test ve prototipleme uygulamaları
Ürünün Avantajları
- 50A seviyesine kadar akım ölçüm desteği
- Hem AC hem DC devrelerde kullanılabilir
- Çift yönlü akım ölçümü destekler
- Hall sensör yapısı sayesinde elektriksel izolasyon avantajı
- Analog voltaj çıkışı ile mikrodenetleyicilere kolay bağlantı
- 40mV/A hassasiyet değeri
- Aşırı yük uyarı LED’i
- Kompakt PCB yapısı
- Motor, güç kaynağı ve batarya projeleri için uygun kullanım
Paket İçeriği
| 1 Adet | ACS724 50A Hall Akım Sensör Modülü |
