GY-906 - MLX90614 IR Temassız Sıcaklık Sensörü
GY-906 - MLX90614 IR Temassız Sıcaklık Sensörü
GY-906 - MLX90614 IR Temassız Sıcaklık Sensörü, nesnelerin yüzey sıcaklığını fiziksel temas olmadan ölçebilen kızılötesi sıcaklık sensörü modülüdür. I2C protokolü ile Arduino, ESP32, Raspberry Pi ve benzeri mikrodenetleyicilere kolayca entegre edilebilir.
MLX90614 sensörü ortam sıcaklığını ve hedef nesne sıcaklığını ayrı ayrı okuyabilir. Temassız ölçüm yapısı sayesinde endüstriyel makinelerde yüzey sıcaklığı takibi, otomasyon sistemleri, elektronik komponent sıcaklık kontrolü ve robotik projelerde kullanılabilir.
Öne Çıkan Özellikler
- Temassız nesne sıcaklığı ölçümü yapabilir.
- Ortam sıcaklığını da okuyabilir.
- I2C haberleşme protokolü ile kolay bağlantı sağlar.
- Arduino, ESP32, ESP8266 ve Raspberry Pi ile kullanılabilir.
- 0.01°C çözünürlükte sıcaklık verisi sağlayabilir.
- Endüstriyel, otomasyon ve hobi projeleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Model | MLX90614-DCC / GY-906 modül |
| Çalışma Gerilimi | 3.3V - 5V |
| Çalışma Akımı | Yaklaşık 1.2mA |
| Ölçüm Aralığı | -70.01°C ila +270°C |
| Çözünürlük | 0.01°C |
| Arayüz Türü | I2C |
| Varsayılan I2C Adresi | Genellikle 0x5A |
| Görüş Açısı | 35° |
| Boyutlar | Yaklaşık 31.5 mm x 18 mm |
| Ağırlık | Yaklaşık 15 g |

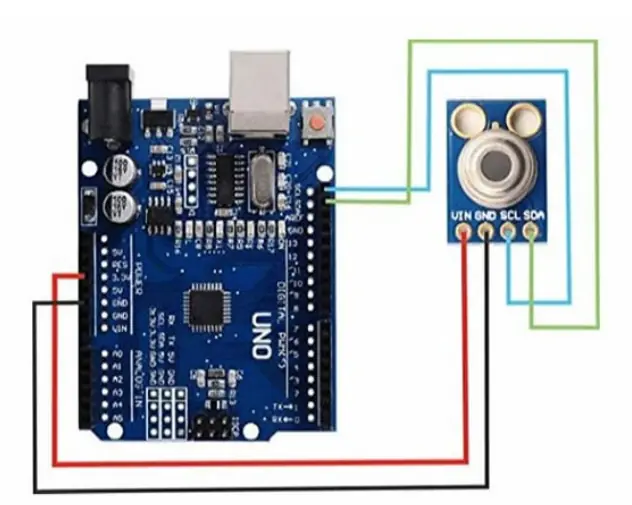

Bağlantı Şeması

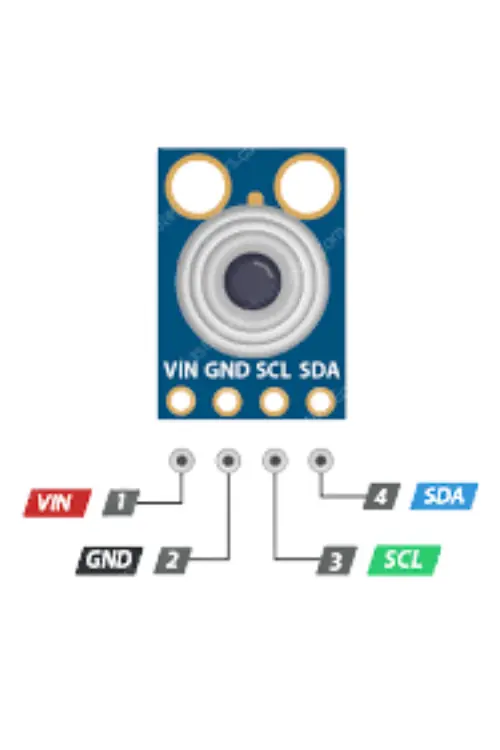

Pin Yapısı
| Pin Adı | Açıklama | Arduino UNO |
|---|---|---|
| VDD / VCC | Güç besleme pini | 3.3V veya 5V |
| GND | Topraklama pini | GND |
| SDA | I2C veri pini | A4 / SDA |
| SCL | I2C saat pini | A5 / SCL |
Kullanım Alanları
- Endüstriyel makinelerin sıcaklık takibi
- Temassız yüzey sıcaklığı ölçümü
- Ev otomasyonu ve iklim kontrol projeleri
- Otomotiv ve motor sıcaklık izleme
- Elektronik kart ve komponent sıcaklık kontrolü
- Robotik projelerde nesne sıcaklığı algılama
MLX90614 Hakkında Detaylı Blog Yazısı
GY-906 MLX90614 sensörünün ne olduğu, Arduino ile nasıl bağlandığı, kod örnekleri ve proje fikirleri için Robomer Blog yazısını inceleyebilirsiniz.
MLX90614 Blog Yazısını OkuGitHub Kodları ve Sensör Rehberi
GY-906 MLX90614 sensörü için Arduino örnek kodlarına, LCD gösterim dosyalarına, sıcaklık eşik uyarısı örneğine ve bağlantı notlarına Robomer GitHub sensör rehberinden ulaşabilirsiniz.
GY-906 GitHub Kodlarını İncelePaket İçeriği
- 1 adet GY-906 - MLX90614 IR Temassız Sıcaklık Sensörü
Dikkat Edilmesi Gerekenler
- Parlak metal yüzeyler temassız sıcaklık ölçümünü etkileyebilir.
- Ölçüm mesafesi ve görüş açısı doğru sonuç için önemlidir.
- Bu ürün tıbbi teşhis cihazı değildir; prototip ve eğitim projeleri için kullanılmalıdır.
- I2C hattında uzun kablo kullanımı haberleşme sorunlarına neden olabilir.
