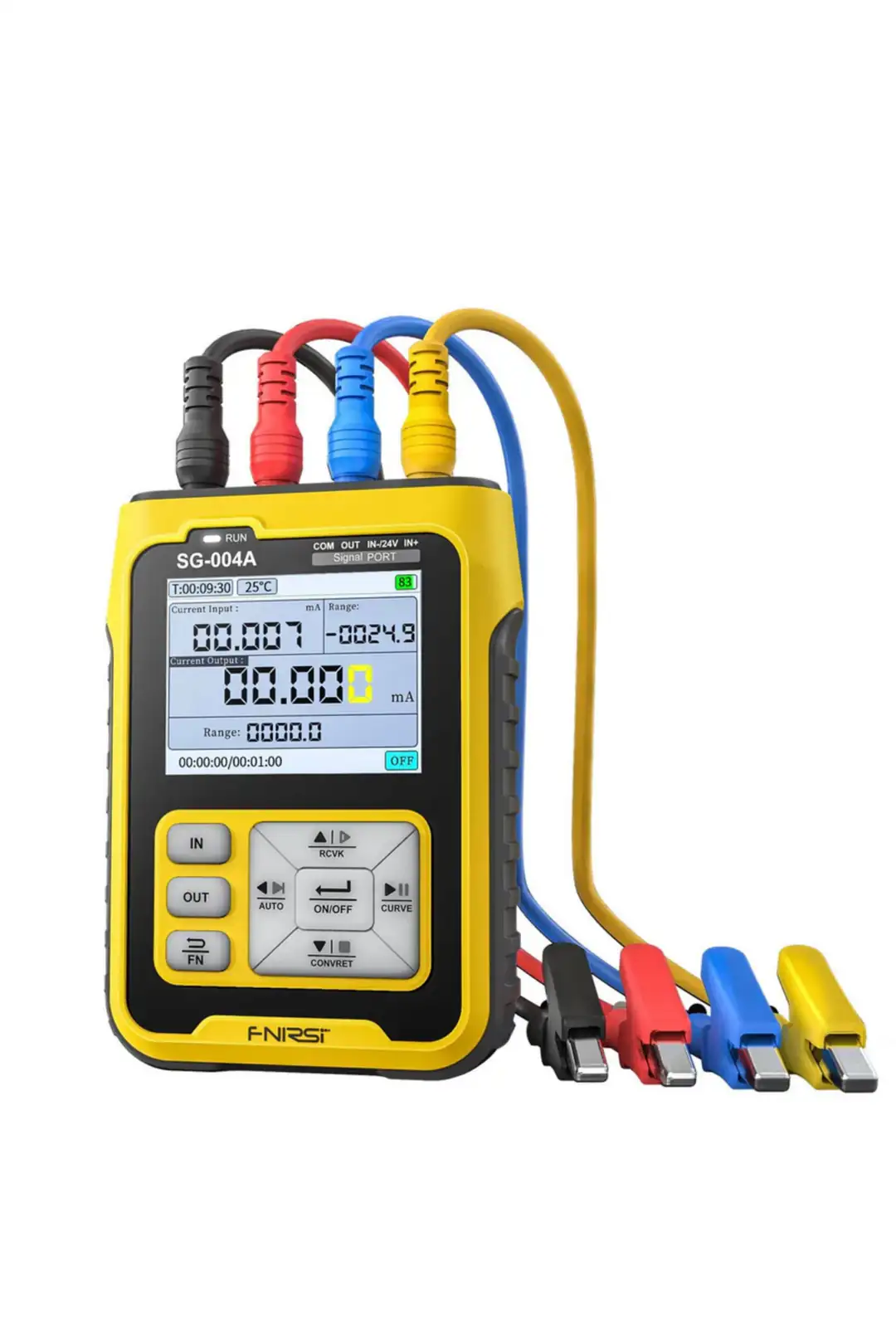

FNIRSI SG-004A 4-20mA Taşınabilir Çok Fonksiyonlu Mini Sinyal Jeneratörü
Ürün Açıklaması
FNIRSI SG-004A, endüstriyel kontrol, bakım, test ve kalibrasyon uygulamaları için geliştirilmiş çok fonksiyonlu taşınabilir bir sinyal jeneratörüdür. Tek bir cihaz üzerinden akım, gerilim, frekans / PWM, termokupl, milivolt ve direnç / RTD tabanlı sinyallerin hem giriş hem de çıkış işlemlerini destekleyerek farklı çalışma senaryolarında pratik kullanım sunar.
2.4 inç TFT tam renkli HD ekranı sayesinde ölçüm ve sinyal değerleri net şekilde takip edilebilir. Gerçek zamanlı eğri görüntüleme, mühendislik değeri / sinyal değeri gösterimi ve geçmiş veri kaydı gibi fonksiyonlar, cihazın yalnızca sinyal üretmekle kalmayıp aynı zamanda süreç izleme ve hızlı teşhis amacıyla da kullanılmasını sağlar. Programlama modu ve ön ayar kaydı desteği, tekrar eden test süreçlerinde kullanım kolaylığı sağlar.
FNIRSI SG-004A; bağımsız 24V loop besleme, MODBUS haberleşme desteği ve firmware güncelleme özellikleriyle otomasyon ve proses kontrol uygulamalarına uygun bir yapı sunar. PLC, DCS, transmitter, valf konumlayıcı, frekans sürücüsü ve saha cihazlarının testinde kullanılabilecek çok yönlü bir çözüm olarak öne çıkar.
Dahili 3000 mAh şarj edilebilir lityum pili ve USB-C şarj desteği sayesinde taşınabilir kullanım avantajı sunan SG-004A, hem sahada hem de masaüstü test ortamlarında verimli çalışmak isteyen profesyoneller için güçlü bir yardımcıdır. Endüstriyel otomasyon, bakım-onarım, Ar-Ge ve laboratuvar uygulamalarında geniş kullanım alanına sahiptir.
Teknik Özellikler
Genel Özellikler
| Özellik |
Değer |
| Ekran |
2.4 inç TFT tam renkli HD ekran |
| Batarya |
3000 mAh şarj edilebilir lityum pil |
| Şarj Girişi |
USB-C, 5V - 12V / 10W maks. |
| Bekleme Süresi |
24 saat |
| Hata Payı |
≤ %0.2 (genel kullanım bilgisi) |
| Öne Çıkan Fonksiyonlar |
Gerçek zamanlı eğri, tarihsel kayıt, programlama modu, MODBUS iletişimi, firmware güncelleme, ön ayar kaydı |
Çıkış Sinyali Özellikleri
| Sinyal Türü |
Aralık |
| Aktif Akım |
0 - 24 mA |
| Pasif Akım |
0 - 24 mA |
| Gerilim |
0 - 24 V |
| Frekans / PWM |
0 - 9999 Hz |
| 24V Loop |
0 - 24 mA |
| Termokupl / mV |
-10 ~ 100 mV |
| Direnç / Termal Direnç |
0 - 390 Ω |
Giriş Sinyali Özellikleri
| Sinyal Türü |
Aralık |
| Aktif Akım |
0 - 24 mA |
| Gerilim |
0 - 24 V |
| Frekans / PWM |
0 - 9999 Hz |
| Termokupl / mV |
-10 ~ 100 mV |
| Direnç / RTD |
0 - 400 Ω |
Temel Elektriksel Parametreler
| Parametre |
Aralık |
Doğruluk |
Çözünürlük |
| Akım (mA) |
0 ~ 24 mA |
±(0.02% + 0.003) |
0.001 mA |
| Gerilim (V) |
0 ~ 24 V |
±(0.02% + 0.003) |
0.001 V |
| Pasif Akım (XMT) |
0 ~ 24 mA |
±(0.02% + 0.003) |
0.001 mA |
| 24V Loop |
0 ~ 24 mA |
±(0.1% + 0.005) |
0.001 mA |
| Frekans (Hz) |
0 ~ 9999 Hz |
±%2 |
5 hane gösterim |
| Millivolt (mV) |
-10 ~ 100 mV |
±(0.03% + 0.003) |
0.001 mV |
| Direnç (Ω) |
0 ~ 390 Ω |
±(0.2% + 1) |
0.1 Ω |
Termokupl ve RTD Özellikleri
| Sensör Türü |
Aralık |
Doğruluk |
Çözünürlük |
| TC-S |
0 ~ 1760°C |
±(0.2% + 1) |
1°C |
| TC-B |
0 ~ 1810°C |
±(0.5% + 1) |
1°C |
| TC-E |
0 ~ 990°C |
±(0.2% + 1) |
1°C |
| TC-K |
0 ~ 1320°C |
±(0.2% + 1) |
1°C |
| TC-R |
0 ~ 1760°C |
±(0.3% + 1) |
1°C |
| TC-J |
0 ~ 1190°C |
±(0.3% + 1) |
1°C |
| TC-T |
0 ~ 390°C |
±(0.2% + 1) |
1°C |
| TC-N |
0 ~ 1290°C |
±(0.2% + 1) |
1°C |
| WRe3/25 |
0 ~ 2320°C |
±(0.2% + 1) |
1°C |
| WRe3/26 |
0 ~ 2320°C |
±(0.2% + 1) |
1°C |
| Pt100 |
-200 ~ 650°C |
±(0.5% + 1) |
0.1°C |
| Cu50 |
-20 ~ 150°C |
±(0.5% + 1) |
0.1°C |
Kullanım Alanları
- PLC ve DCS sistemlerinde sinyal testi ve doğrulama
- 4-20mA loop kontrol ve proses sinyali simülasyonu
- Valf konumlayıcı ayarı ve saha cihazı kalibrasyonu
- Transmitter, sensör ve dönüştürücü testleri
- Frekans sürücüsü ve otomasyon ekipmanı kontrolü
- Laboratuvar, bakım ve devreye alma çalışmaları
- Endüstriyel ölçüm ve haberleşme uygulamaları
