74LS157 DIP-16 Multiplexer - Demultiplexer Entegresi
SKU RM-IC-74LS157-0075
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
74LS157 DIP-16 Multiplexer - Demultiplexer Entegresi
Ürün Açıklaması
74LS157, dört girişli multiplexer (mux) veya demultiplexer çipi olarak bilinen bir TTL mantıksal entegredir. Bu çip, 2 bitlik verileri alır ve seçici giriş yardımıyla hangi veri girişinin çıkışa yönlendirileceğini kontrol eder. TTL teknolojisine dayanan bu entegre, yüksek hızlı ve güvenilir dijital devre uygulamalarında kullanılır. 16-pinli DIP kılıfında sunulan 74LS157, 5V güç kaynağı ile çalışır ve bilgisayarlar, hesap makineleri, veri işleme sistemleri gibi çeşitli dijital cihazlarda kolaylıkla entegre edilebilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| İşlev | Multiplexer / Demultiplexer (4 girişli, 4 çıkışlı) |
| Giriş Seviyesi | TTL |
| Besleme Gerilimi | 5V |
| Paket Tipi | DIP-16 |
| Çalışma Sıcaklığı | -55°C ila +125°C |
| Gecikme Süresi | Tipik olarak 15 ns |
| Giriş Direnci | Yaklaşık 0.7 kΩ (tipik) |

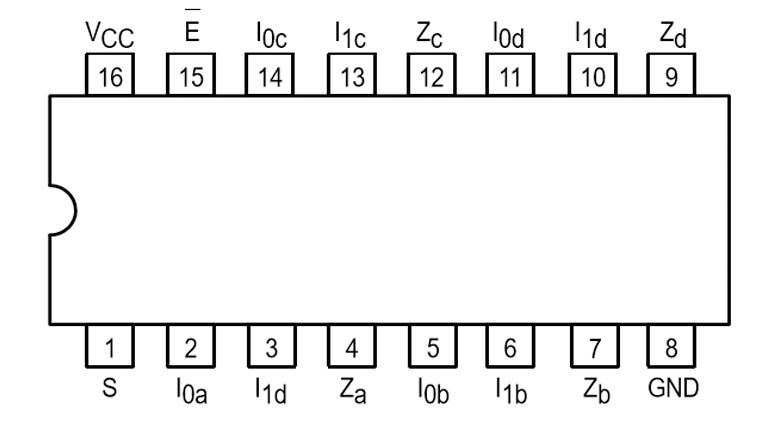

Pin Açıklamaları
| Pin No | Fonksiyon |
|---|---|
| 1 | S (Seçici giriş) |
| 2 | I0a (Veri girişi 0 - A) |
| 3 | I1d (Veri girişi 1 - D) |
| 4 | Za (Çıkış A) |
| 5 | I0b (Veri girişi 0 - B) |
| 6 | I1b (Veri girişi 1 - B) |
| 7 | Zb (Çıkış B) |
| 8 | GND (Toprak) |
| 9 | Zd (Çıkış D) |
| 10 | I1d (Veri girişi 1 - D) |
| 11 | I0d (Veri girişi 0 - D) |
| 12 | Zc (Çıkış C) |
| 13 | I1c (Veri girişi 1 - C) |
| 14 | I0c (Veri girişi 0 - C) |
| 15 | E (Enable - Aktif düşük) |
| 16 | VCC (Besleme Gerilimi) |
Uygulama Alanları
- Dijital veri yönlendirme
- Çoklu veri kaynaklarının seçilmesi
- Karmaşık mantıksal devrelerde entegre kullanım
- Hesap makineleri, veri işleme sistemleri
