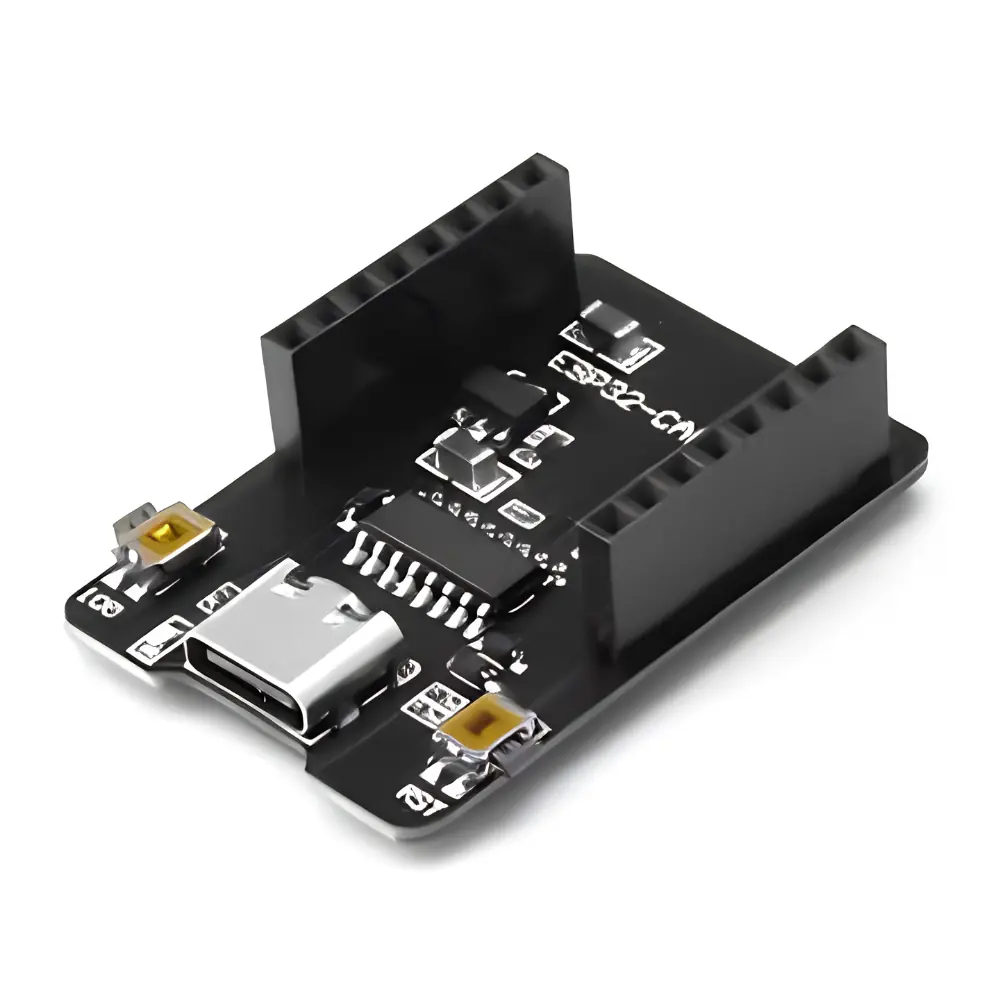

ESP32-CAM MB USB-C Programlama Kartı
ESP32-CAM MB USB-C Programlama Kartı – CH340 USB Seri Dönüştürücü Geliştirme Board
ESP32-CAM MB USB-C Programlama Kartı, ESP32-CAM kamera modüllerini kolayca programlamak, beslemek ve geliştirme sürecinde kullanmak için tasarlanmış pratik bir USB-C arayüzlü geliştirme kartıdır. Üzerinde bulunan CH340 USB-seri dönüştürücü sayesinde ESP32-CAM modülünü harici FTDI adaptör kullanmadan doğrudan bilgisayara bağlayarak programlama ve seri haberleşme işlemleri yapılabilir.
ESP32-CAM modülleri normalde programlama sırasında ekstra bağlantı, manuel boot modu ve USB-TTL dönüştürücü gerektirebilir. Bu MB USB kart, dahili auto-reset ve boot mode devresi ile bu süreci kolaylaştırır. USB Type-C bağlantısı üzerinden hem güç aktarımı hem de veri iletişimi sağlanabilir.
Kamera tabanlı IoT projeleri, görüntü aktarımı, uzaktan izleme, video streaming, güvenlik kamerası uygulamaları, görüntü işleme ve yapay zeka destekli kamera projelerinde ESP32-CAM ile birlikte kullanılmak üzere ideal bir yardımcı karttır.
Not: ESP32-CAM modülü pakete dahil değildir. Bu ürün yalnızca ESP32-CAM modülünü programlamak ve kullanmak için tasarlanmış USB-C programlama / geliştirme kartıdır.
Ürün Özellikleri
| Ürün Tipi | ESP32-CAM MB USB Programlama Kartı |
| USB Arayüzü | USB Type-C |
| USB Seri Dönüştürücü | CH340 USB-to-Serial dönüştürücü |
| Güç Girişi | USB üzerinden 5V |
| Uyumlu Modül | ESP32-CAM, AI-Thinker ve benzeri ESP32-CAM varyantları |
| Programlama Desteği | Arduino IDE ve ESP32 uyumlu geliştirme ortamları |
| Auto Reset / Boot Devresi | Kolay firmware yükleme için otomatik reset ve boot mode desteği |
| Harici FTDI Gereksinimi | Gerekmez |
| Kullanım Amacı | ESP32-CAM programlama, güç verme, seri haberleşme ve prototipleme |
| Boyut | Yaklaşık 40mm x 27mm |
Bağlantı ve Kart Üzeri Bölümler
| Bölüm / Bağlantı | Açıklama |
|---|---|
| USB Type-C Port | Kartın bilgisayara bağlanması, güç alması ve veri iletişimi için kullanılır. |
| CH340 USB-Seri Dönüştürücü | ESP32-CAM modülü ile bilgisayar arasında seri haberleşme sağlar. |
| ESP32-CAM Soketi | ESP32-CAM modülünün doğrudan takılması için kullanılır. |
| Auto Reset Devresi | Program yükleme sırasında reset ve boot işlemlerini kolaylaştırır. |
| 5V Besleme Hattı | ESP32-CAM modülünün USB üzerinden beslenmesini sağlar. |
ESP32-CAM Bağlantı Şeması

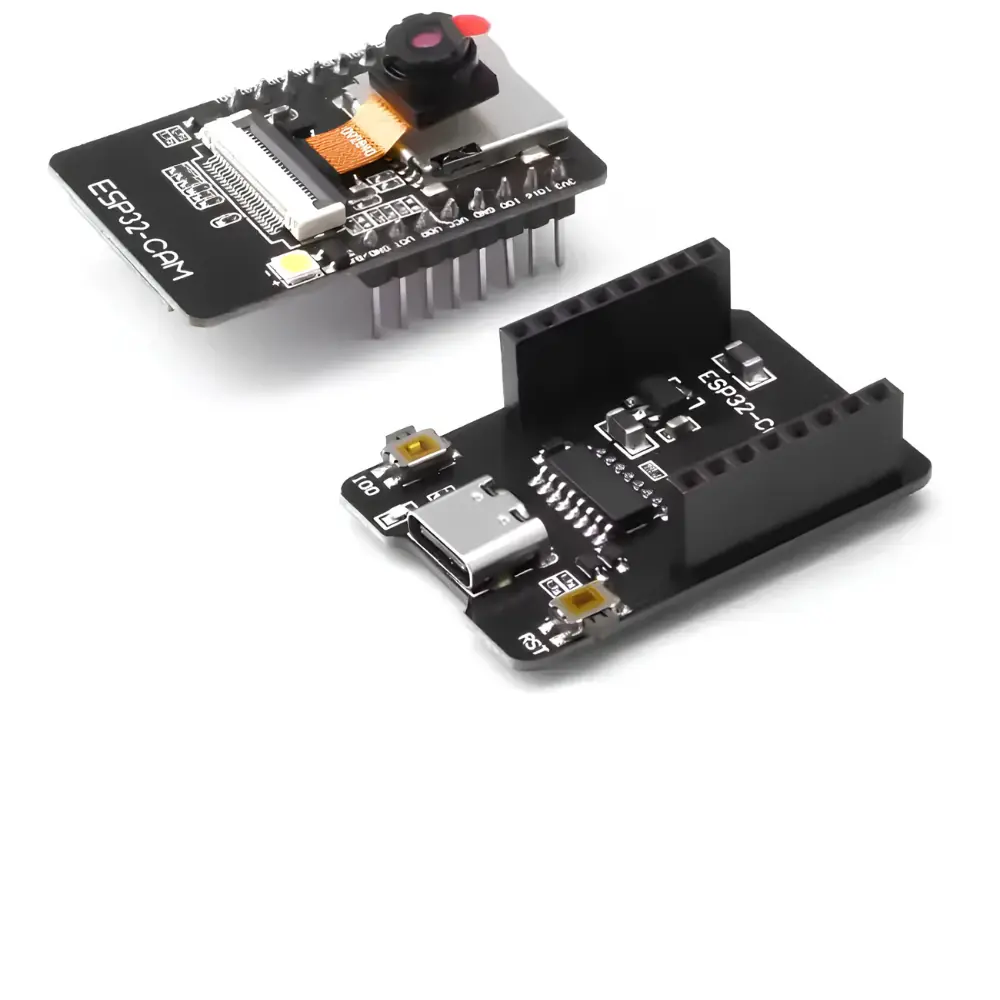

ESP32-CAM MB USB-C kartı, ESP32-CAM modülünün doğrudan takılarak kullanılmasına olanak tanır. Bu sayede jumper kablo, harici FTDI adaptör veya manuel bağlantı ihtiyacı büyük ölçüde azalır.
| Bağlantı | Kullanım Açıklaması |
|---|---|
| ESP32-CAM → MB Board | ESP32-CAM modülü kart üzerindeki pin yuvalarına doğrudan takılır. |
| MB Board → Bilgisayar | USB Type-C kablo ile bilgisayara bağlanır. |
| Programlama | Arduino IDE veya uyumlu geliştirme ortamı üzerinden ESP32-CAM’e kod yüklenebilir. |
| Seri Monitör | ESP32-CAM hata ayıklama ve çıktı takibi için seri monitör kullanılabilir. |
Programlama ve Kullanım Bilgisi
ESP32-CAM MB USB-C kartı ile ESP32-CAM modülünü programlamak için Arduino IDE üzerinde ESP32 kart paketinin kurulu olması gerekir. Kart bağlantısı yapıldıktan sonra uygun ESP32-CAM kart profili seçilerek kod yükleme işlemi gerçekleştirilebilir.
| Ayar / Kaynak | Açıklama |
|---|---|
| Kart Seçimi | Arduino IDE üzerinde “AI Thinker ESP32-CAM” veya uyumlu ESP32-CAM kart profili seçilebilir. |
| USB Sürücü | CH340 sürücüsü bilgisayarda kurulu olmalıdır. Bazı sistemlerde otomatik tanınabilir. |
| Güç Kaynağı | USB Type-C üzerinden 5V besleme sağlanır. Kaliteli USB kablo kullanılması önerilir. |
| Hata Ayıklama | Seri monitör üzerinden program çıktıları ve bağlantı durumu takip edilebilir. |
Örnek Kullanım Senaryoları
| Senaryo | Açıklama |
|---|---|
| ESP32-CAM Programlama | ESP32-CAM modülüne kolayca firmware veya Arduino kodu yüklemek için kullanılabilir. |
| Video Streaming Testi | ESP32-CAM ile kamera akışı denemeleri yapılırken stabil USB bağlantısı sağlar. |
| Güvenlik Kamerası Prototipi | Kablosuz görüntü aktarımı yapan mini kamera sistemleri geliştirmek için uygundur. |
| IoT Kamera Uygulamaları | Uzaktan izleme, görüntü kaydı ve kamera tabanlı IoT projelerinde kullanılabilir. |
Kullanım Alanları
- ESP32-CAM programlama ve test işlemleri
- Video streaming ve görüntü aktarım projeleri
- Mini güvenlik kamerası uygulamaları
- Uzaktan izleme ve IoT kamera sistemleri
- Görüntü işleme ve image recognition projeleri
- Arduino tabanlı kamera uygulamaları
- Akıllı ev kamera prototipleri
- Robotik görüş ve kamera modülü testleri
- ESP32-CAM prototipleme ve hata ayıklama çalışmaları
Ürünün Avantajları
- ESP32-CAM modülünü doğrudan takarak kullanma imkanı
- USB Type-C üzerinden güvenilir güç ve veri bağlantısı
- CH340 USB-seri dönüştürücü ile kolay programlama
- Harici FTDI adaptör ihtiyacını azaltır
- Auto-reset ve boot devresi ile kolay kod yükleme
- Kompakt tasarımı sayesinde prototip ve kutu içi kullanıma uygundur
- Video streaming ve kamera tabanlı IoT projeleri için pratik çözüm
- Arduino IDE ve ESP32-CAM geliştirme süreçleriyle uyumlu kullanım
Paket İçeriği
| 1 Adet | ESP32-CAM MB USB-C Programlama Kartı |
Not: ESP32-CAM kamera modülü pakete dahil değildir.
