Ürün Açıklaması
ESP32-C3 Wi-Fi+Bluetooth Geliştirme Kartı - 0.42" OLED Dahili Ekran, ESP32-C3 tabanlı kompakt bir IoT geliştirme kartıdır. Dahili Wi-Fi ve Bluetooth Low Energy bağlantısının yanı sıra kart üzerine entegre edilmiş 0.42 inç OLED ekranı sayesinde kablosuz haberleşme ve veri görüntüleme özelliklerini tek bir kart üzerinde bir araya getirir. Kart üzerinde 160 MHz'e kadar çalışan 32-bit RISC-V mimarili ESP32-C3 mikrodenetleyici, 4 MB Flash bellek ve 400 KB SRAM bulunmaktadır. 2.4 GHz Wi-Fi 802.11 b/g/n ve Bluetooth 5 Low Energy desteği sayesinde kablosuz sensör sistemleri, akıllı ev uygulamaları, IoT cihazları ve uzaktan veri izleme projelerinde kullanılabilir. Dahili 0.42 inç OLED ekran; sensör değerleri, IP adresi, bağlantı durumu, sistem mesajları ve küçük kullanıcı arayüzlerinin görüntülenmesi için kullanılabilir. Ekran I2C haberleşme hattı üzerinden çalışır ve OLED bağlantısında SDA için GPIO5, SCL için GPIO6 pinleri kullanılır. Böylece birçok projede ayrıca harici ekran modülü bağlama ihtiyacını azaltır. ESP32-C3 Wi-Fi+Bluetooth Geliştirme Kartı - 0.42" OLED Dahili Ekran üzerinde USB Type-C bağlantısı, entegre seramik anten, Reset ve Boot butonları, GPIO8 üzerinde mavi LED ve GPIO2 üzerinde WS2812B RGB LED bulunmaktadır. Qwiic / SH1.0 4 pin I2C bağlantısı sayesinde uyumlu sensör ve modüllerin projeye eklenmesi de kolaylaştırılmıştır. Kompakt yapısı sayesinde taşınabilir elektronik uygulamalar, mini kontrol panelleri, kablosuz sensör düğümleri ve dar alanlı gömülü sistem projelerinde kullanılabilir. Arduino IDE, PlatformIO, MicroPython, ESP-IDF, Tasmota ve Zephyr tabanlı geliştirme çalışmalarına uygundur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| İşlemci Mimarisi | 32-Bit RISC-V, Tek Çekirdek |
| Çalışma Frekansı | 160 MHz'e Kadar |
| Flash Bellek | 4 MB |
| SRAM | 400 KB |
| ROM | 384 KB |
| Wi-Fi | 2.4 GHz 802.11 b/g/n |
| Bluetooth | Bluetooth 5 Low Energy |
| Ekran | 0.42" OLED |
| Ekran Haberleşmesi | I2C |
| Ek I2C Bağlantısı | Qwiic / SH1.0 4 Pin Konnektör |
| Anten | Entegre Seramik Anten |
| Butonlar | Reset ve Boot |
| Desteklenen Arabirimler | ADC, I2C, SPI, UART, PWM, USB |
| Yazılım Desteği | Arduino IDE, PlatformIO, MicroPython, ESP-IDF, Tasmota, Zephyr |
| Boyutlar | 25 × 20.5 mm |

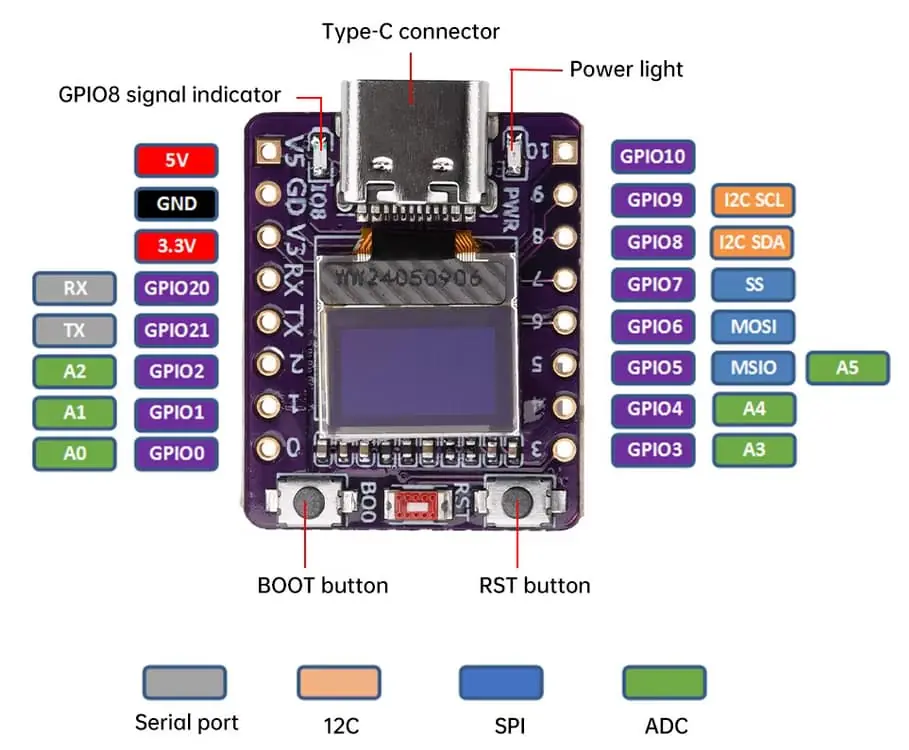

Pinout
Kullanım Alanları
- IoT ve akıllı cihaz projeleri
- OLED ekranlı kablosuz sensör sistemleri
- Wi-Fi tabanlı veri izleme uygulamaları
- Bluetooth Low Energy projeleri
- Akıllı ev ve otomasyon sistemleri
- Mini kontrol ve durum ekranları
- IP adresi ve bağlantı bilgisi gösterge uygulamaları
- Taşınabilir elektronik projeler
- Giyilebilir elektronik prototipleri
- Elektronik eğitim ve prototipleme çalışmaları
