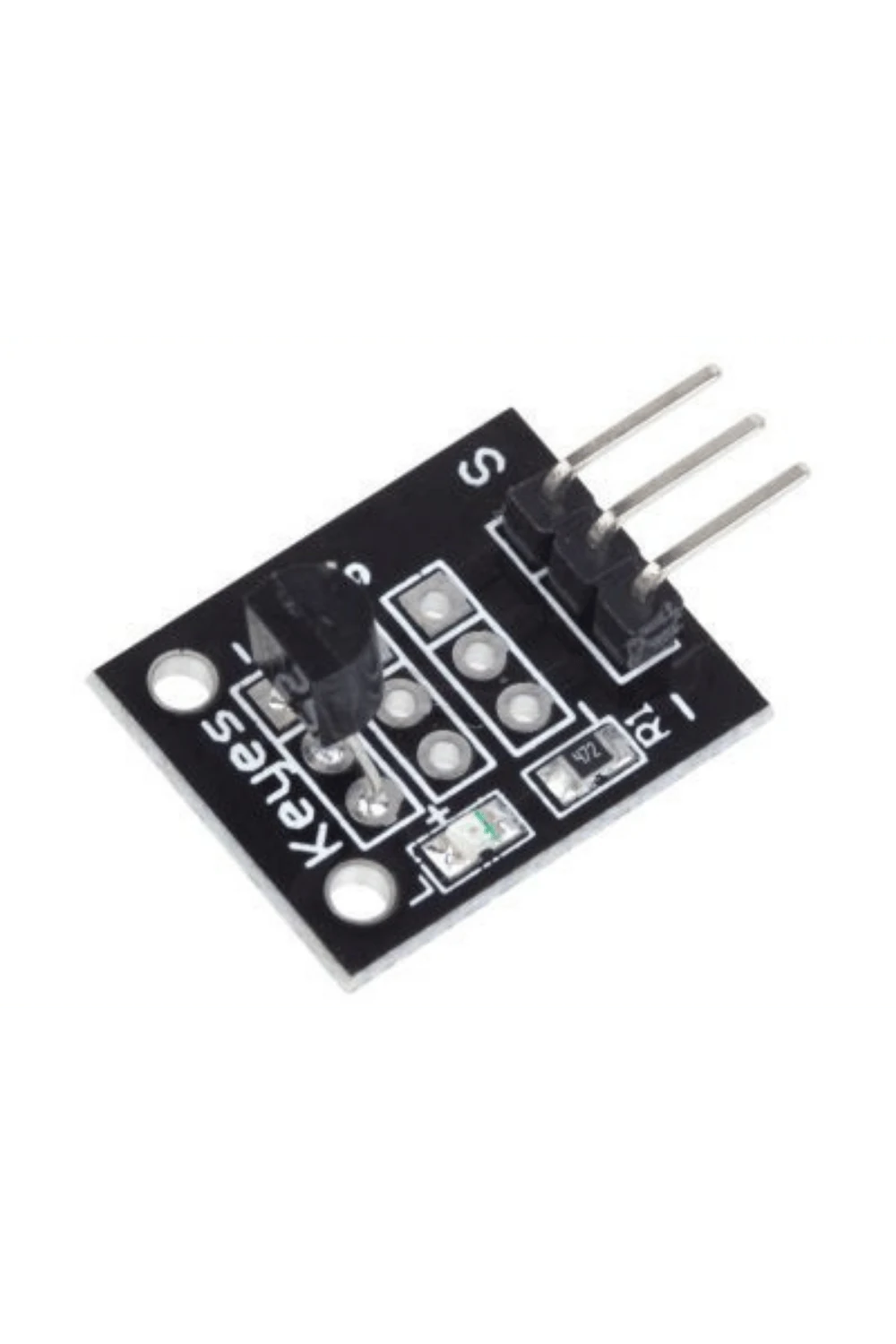

DS18B20 Sıcaklık Sensörü Kartı

DS18B20 Sıcaklık Sensörü Kartı

Ürün Açıklaması

DS18B20 sıcaklık sensörü kartı, önceden yapılandırılmış direnç bağlantıları sayesinde besleme ve sinyal çıkış işlemlerini kolaylaştırmak amacıyla tasarlanmış bir modüldür. Kart üzerinde yer alan entegre DS18B20 1 hatlı dijital sıcaklık sensörü, yüksek hassasiyetle ölçüm yaparak -55°C ile 125°C aralığında sıcaklık değerlerini verir. Ayrıca, her sensör içine kazınmış eşsiz 64-bit seri numarası sayesinde çoklu uygulamalarda tanımlama imkanı sunar.

Teknik Özellikler

• Ölçüm Çözünürlüğü: 9 ila 12 bit
• Ölçüm Aralığı: -55°C ile +125°C (+/-0.5°C doğruluk)
• Tek hatlı dijital iletişim (One-Wire protokolü)
• Eşsiz 64-bit seri numara

Pin Bağlantısı

Bağlantı arayüzü, DS18B20 sensörünün tipik olarak 3 pin üzerinden gerçekleştirilir: VCC (güç), DATA (veri) ve GND (toprak). Veri hattı için 4.7 kΩ pull-up direnci kullanılması önerilir.

Uygulama Alanları

• Isı ölçüm cihazları
• Termostat sistemleri
• Oda sıcaklığı izleme
• Akıllı ev otomasyon sistemleri

Paket İçeriği

• 1 Adet DS18B20 1 Hatlı Dijital Sıcaklık Sensörü Kartı
