Ürün Açıklaması

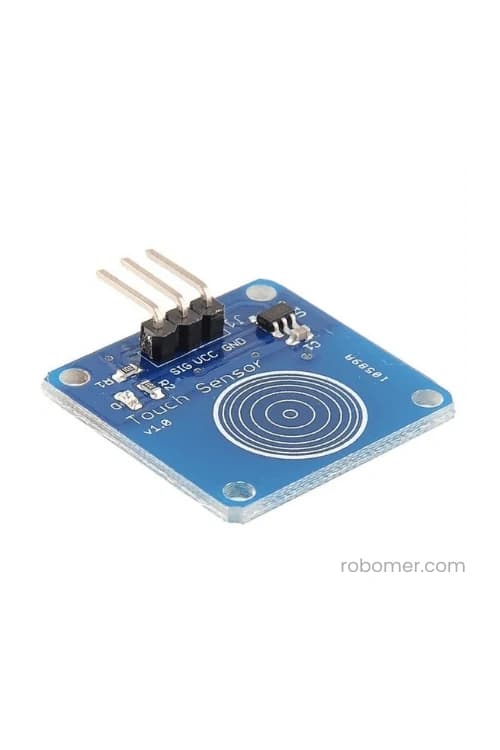

Dokunmatik Sensör Touch Sensor - TTP223B
TTP223B Dokunmatik Sensör, kapasitif dokunma algılama özelliğine sahip, Arduino ve benzeri mikrodenetleyici kartlarla kullanılabilen dijital çıkışlı bir sensör modülüdür. Sensör yüzeyine parmakla dokunulduğunda veya yaklaşıldığında SIG pini lojik sinyal üretir.
Fiziksel buton yerine dokunmatik kontrol yapmak, LED veya buzzer tetiklemek, röle modülü ile dokunmatik anahtar oluşturmak ve modern kontrol panelleri tasarlamak için tercih edilebilir.
Teknik Özellikler
| Entegre | TTP223B |
| Sensör Tipi | Kapasitif dokunmatik sensör |
| Çalışma Gerilimi | 2V - 5V |
| Çıkış Tipi | Dijital SIG çıkışı |
| Tepki Süresi | 60ms - 220ms |
| Çıkış Akımı | Yaklaşık 4mA |
| Boyutlar | 24mm x 24mm x 7.2mm |
| Montaj Delikleri | 4 adet M2 delik |
Pin Yapısı
| Pin | Açıklama |
|---|---|
| VCC | 2V - 5V çalışma gerilimi girişidir. |
| GND | Toprak bağlantısıdır. |
| SIG | Dokunma algılandığında dijital çıkış veren sinyal pinidir. |
Arduino Bağlantısı
| TTP223B VCC | Arduino 5V |
| TTP223B GND | Arduino GND |
| TTP223B SIG | Arduino D2 |
Kullanım Alanları
- Arduino ve Raspberry Pi projelerinde dokunma algılama
- Dokunmatik buton uygulamaları
- LED ve buzzer kontrollü devreler
- Elektronik kontrol panelleri
- Röle kontrollü dokunmatik anahtar projeleri
- Kapasitif sensör tabanlı prototipleme uygulamaları
Basit Proje Fikri
TTP223B sensör ile dokununca LED yanan basit bir devre kurulabilir. Daha gelişmiş kullanımda her dokunuşta LED’i açık/kapalı yapan toggle sistemi veya pasif buzzer ile dokunmatik uyarı devresi yapılabilir.
