Dijital Işık Şiddet Sensörü GY-302
LDR sensörlere göre daha okunabilir ve kararlı ölçüm sunması sayesinde akıllı aydınlatma, otomatik gece lambası, sera otomasyonu, ortam izleme ve IoT projelerinde tercih edilebilir. Sensör, ortamdaki ışık miktarını doğrudan lux değeri olarak verdiği için eşik belirleme ve veri kaydı uygulamalarında pratik kullanım sağlar.
Öne Çıkan Özellikler
- Ortam ışığını lux cinsinden ölçebilir.
- I2C haberleşme arayüzü ile kolay bağlantı sağlar.
- Arduino, ESP32, ESP8266 ve Raspberry Pi ile kullanılabilir.
- LDR sensörlere göre daha doğrudan ve dijital veri üretir.
- Akıllı aydınlatma ve ortam ışığı takip projeleri için uygundur.
- Kompakt yapısı sayesinde breadboard ve prototip devrelerde kolayca kullanılabilir.
- ADDR pini ile I2C adres seçimi yapılabilir.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Sensör Tipi | Dijital ışık şiddet sensörü |
| Sensör Çipi | BH1750 |
| Modül Tipi | GY-302 |
| Ölçüm Birimi | Lux |
| Haberleşme | I2C |
| I2C Adresi | Genellikle 0x23, ADDR HIGH durumunda 0x5C |
| Çalışma Gerilimi | 3.3V veya modül destekliyorsa 5V |
| Kullanım Alanı | Akıllı aydınlatma, lux metre, sera, IoT, ortam izleme |

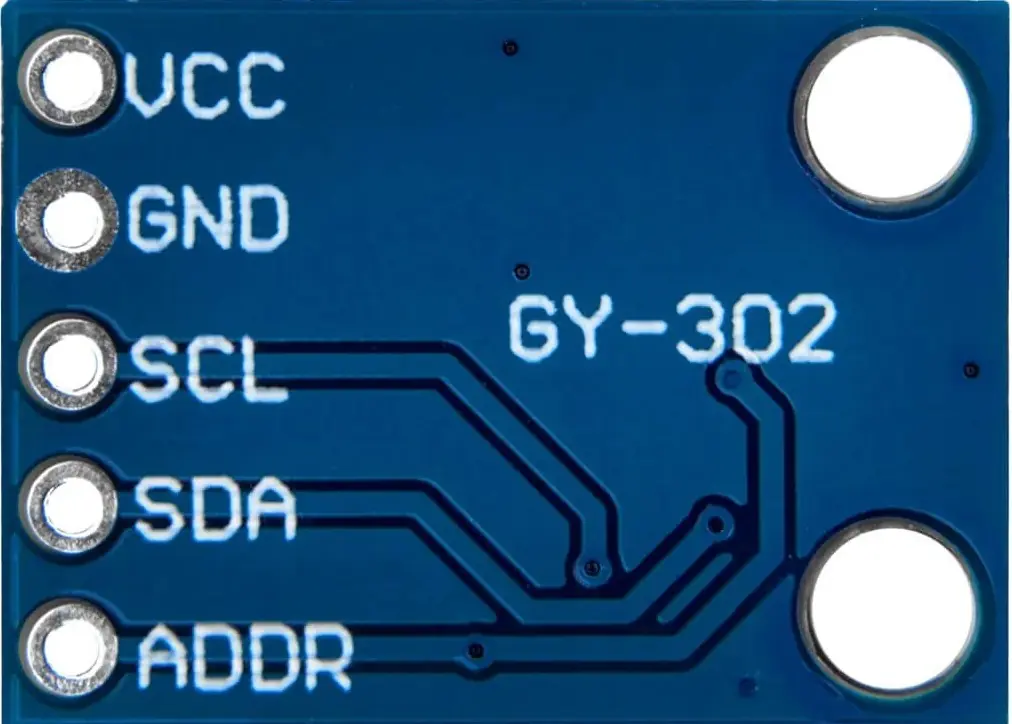

Pin Yapısı
| Pin | Açıklama | Arduino UNO Bağlantısı |
|---|---|---|
| VCC | Besleme pini | 3.3V veya modül destekliyorsa 5V |
| GND | Toprak bağlantısı | GND |
| SDA | I2C veri hattı | A4 / SDA |
| SCL | I2C saat hattı | A5 / SCL |
| ADDR | I2C adres seçimi | Boş bırakılabilir |

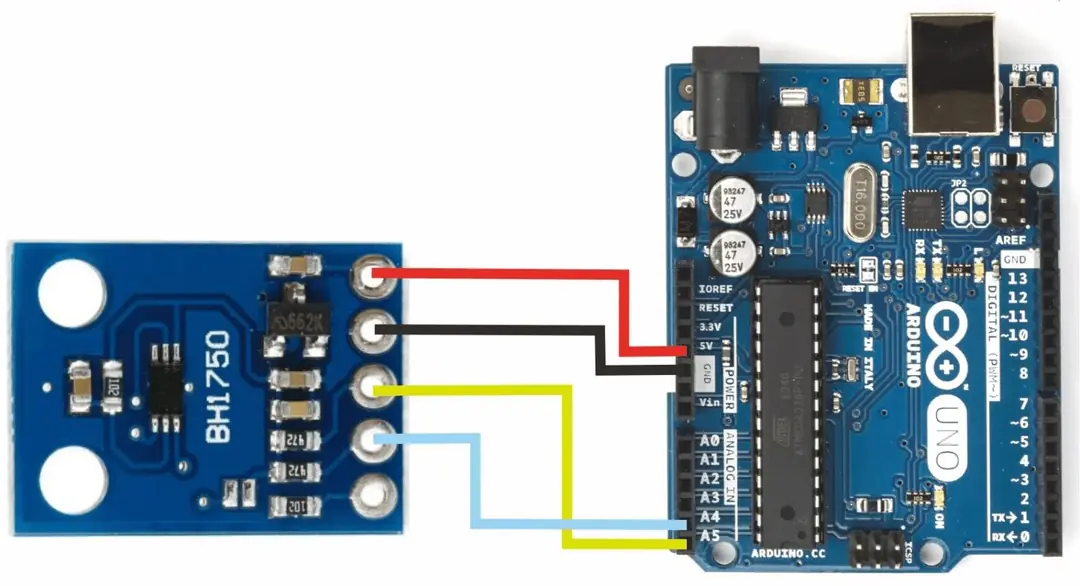

Arduino Bağlantı Şeması
Kullanım Alanları
- Akıllı aydınlatma projeleri
- Otomatik gece lambası uygulamaları
- Lux metre ve ortam ışığı ölçüm cihazları
- Sera ve bitki yetiştirme sistemleri
- IoT tabanlı ortam izleme projeleri
- LCD veya OLED ekranlı ışık ölçüm projeleri
GY-302 Hakkında Detaylı Blog Yazısı
GY-302 / BH1750 sensörünün ne olduğu, nasıl çalıştığı, Arduino ile nasıl bağlandığı ve örnek kodları hakkında detaylı bilgi almak için Robomer Blog yazımızı inceleyebilirsiniz.
GY-302 Blog Yazısını OkuBasit Proje: Arduino ile Dijital Lux Metre
GY-302 sensörü ile yapılabilecek en temel projelerden biri Arduino ile dijital lux metre uygulamasıdır. Bu projede Arduino, GY-302 sensöründen ortam ışığı değerini okur ve lux cinsinden Seri Monitör veya LCD ekranda gösterir.
Bu uygulama; akıllı aydınlatma, ortam takip sistemi ve IoT projeleri için güzel bir başlangıç çalışmasıdır.
Proje Mantığı
- GY-302 sensörü I2C üzerinden Arduino ile haberleşir.
- Arduino sensörden lux değerini okur.
- Lux değeri Seri Monitör veya LCD ekranda gösterilebilir.
- Belirlenen eşik değerin altında LED veya röle çalıştırılabilir.
Örnek Proje Bağlantısı
| Parça | Arduino UNO Bağlantısı |
|---|---|
| GY-302 VCC | 3.3V veya 5V destekliyorsa 5V |
| GY-302 GND | GND |
| GY-302 SDA | A4 / SDA |
| GY-302 SCL | A5 / SCL |
GitHub Kodları ve Sensör Rehberi
GY-302 sensörü için temel lux okuma, ışık eşiğine göre LED kontrolü, LCD ekran gösterimi ve I2C scanner örnek kodlarına Robomer GitHub sensör rehberi üzerinden ulaşabilirsiniz.
GY-302 GitHub Kodlarını İncelePaket İçeriği
- 1 adet GY-302 Dijital Işık Şiddet Sensörü
Dikkat Edilmesi Gerekenler
- Arduino UNO üzerinde SDA A4, SCL A5 pinidir.
- I2C hattında uzun kablo kullanımı haberleşme sorunlarına yol açabilir.
- LCD ekranla birlikte kullanırken I2C adres çakışması olup olmadığı kontrol edilmelidir.
- ADDR pini ile I2C adresi değiştirilebilir.
Projeye Hemen Başlayın
GY-302 Dijital Işık Şiddet Sensörü ile Arduino tabanlı lux metre, akıllı aydınlatma, gece lambası ve IoT ortam takip projelerinizi kolayca geliştirebilirsiniz.
