PAM8403 2x3W Mini Ses Yükseltici Kartı Nedir? Arduino ve DIY Ses Projelerinde Kullanımı

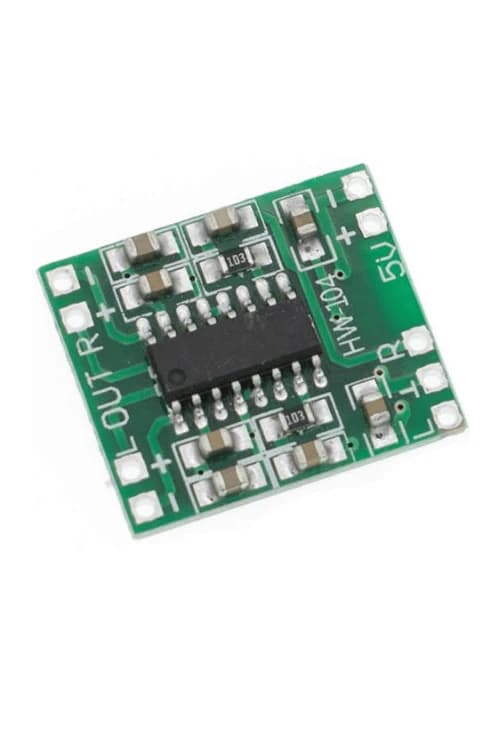

PAM8403 2x3W Mini Ses Yükseltici Kartı - HW-104, 5V besleme ile çalışan, küçük boyutlu ve yüksek verimli bir stereo ses amplifikatör modülüdür. Taşınabilir hoparlör, Bluetooth ses sistemi, Arduino sesli uyarı devresi ve Raspberry Pi medya projelerinde düşük maliyetli ses yükseltme çözümü olarak kullanılır.
PAM8403 Nedir?
PAM8403, küçük hoparlörleri sürmek için kullanılan Class-D stereo amplifikatör entegresidir. Bu kart üzerinde PAM8403 çipi, ses giriş pinleri, 5V besleme hattı ve sol/sağ hoparlör çıkışları bulunur. 4Ω hoparlör ile kanal başına yaklaşık 3W çıkış sağlayabilir.
Nasıl Çalışır?
Modül, L ve R girişlerinden aldığı düşük seviyeli ses sinyalini yükselterek OUT L ve OUT R hoparlör çıkışlarına aktarır. Class-D çalışma yapısı sayesinde klasik lineer amplifikatörlere göre daha verimli çalışır ve taşınabilir projelerde daha az enerji kaybı oluşturur.
Teknik Özellikler
| Çip | PAM8403 |
| Çalışma Voltajı | 5V DC |
| Çıkış Gücü | 3W + 3W, 4Ω hoparlör ile |
| Kanal | 2 kanal stereo |
| Hoparlör Uyumu | 4Ω - 8Ω |
| Boyut | 21mm x 18mm |
Pin Bağlantıları
- L: Sol kanal ses girişi
- R: Sağ kanal ses girişi
- GND: Toprak/ses referansı
- 5V: Besleme girişi
- OUT L: Sol hoparlör çıkışı
- OUT R: Sağ hoparlör çıkışı
Arduino ile Kullanım Mantığı
Arduino doğrudan kaliteli müzik üretmek için uygun değildir; ancak tone() fonksiyonu ile test tonu veya basit uyarı sesi üretilebilir. Daha kaliteli ses için TF kart MP3 modülü, Bluetooth ses modülü veya Raspberry Pi ses çıkışı PAM8403 girişine bağlanabilir.
const int audioPin = 9;
void setup() {
pinMode(audioPin, OUTPUT);
}
void loop() {
tone(audioPin, 1000);
delay(1000);
noTone(audioPin);
delay(500);
}Kullanım Alanları
- Taşınabilir hoparlör projeleri
- Bluetooth ses yükseltici devreleri
- Arduino ve Raspberry Pi ses projeleri
- Robotik projelerde ses çıkışı
- Oyuncak ve eğitim setleri
- DIY mini ses sistemleri
Dikkat Edilmesi Gerekenler
PAM8403 modülünde hoparlör çıkışları GND ile ortaklanmamalıdır. OUT L ve OUT R çıkışları doğrudan hoparlör uçlarına bağlanmalıdır. Ayrıca besleme hattı temiz değilse dip ses oluşabilir.
