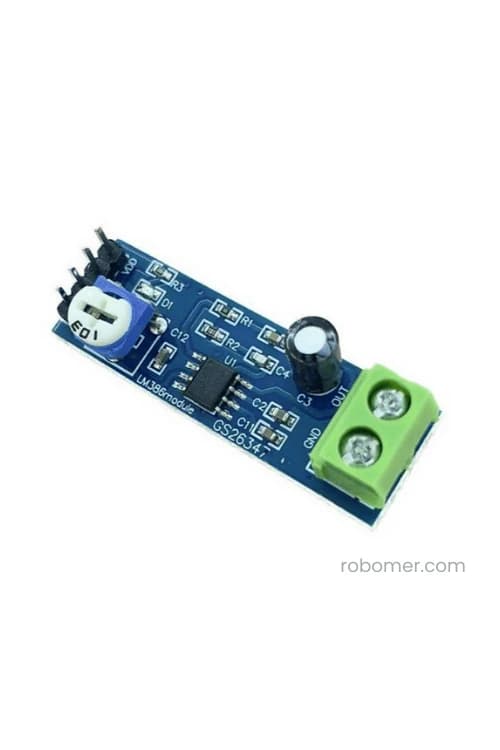

LM386 5-12V Ses Amplifikatör Modülü Nedir? Arduino ve DIY Ses Projelerinde Nasıl Kullanılır?
LM386 ses amplifikatör modülü, zayıf ses sinyallerini hoparlörde duyulabilecek seviyeye yükseltmek için kullanılan küçük boyutlu bir ses yükseltici kartıdır.
LM386 Ses Amplifikatör Modülü Nedir?
LM386, düşük voltajlı ses yükseltme uygulamalarında sık kullanılan bir amplifikatör entegresidir. Hazır modül yapısı sayesinde kullanıcı, harici amplifikatör devresi kurmadan ses sinyalini yükselterek hoparlöre aktarabilir.
Nasıl Çalışır?
Ses kaynağından gelen düşük seviyeli analog ses sinyali modülün girişine uygulanır. LM386 entegresi bu sinyali yükseltir ve çıkıştan hoparlöre aktarır. Kart üzerindeki potansiyometre ile ses seviyesi ayarlanabilir.
Teknik Özellikler
| Çalışma Gerilimi | 5V - 12V |
| Amplifikasyon Faktörü | 20 - 200 ayarlanabilir |
| Arabirim | 3.5 mm ses jakı, hoparlör çıkışı |
Pin Açıklamaları
- VDD: 5V - 12V besleme girişi.
- AUDIO INPUT + / -: Ses sinyali giriş uçları.
- GND: Ortak toprak hattı.
- OUT: Hoparlör çıkışı.
Arduino ile Basit Ses Testi
Arduino'nun bir dijital pininden üretilen test tonu, düşük seviyeli ses kaynağı gibi kullanılabilir. LM386 modülü burada ses yükseltici olarak görev yapar.
const int tonePin = 9;
void setup() {
tone(tonePin, 1000); // 1 kHz test tonu
}
void loop() {
// LM386 girişine uygun bağlantı ile test edilir.
}Kullanım Alanları
- DIY hoparlör projeleri
- Arduino sesli uyarı projeleri
- Mikrofon sinyali yükseltme denemeleri
- Radyo, interkom ve eğitim devreleri
- Robotik sistemlerde ses çıkışı
Dikkat Edilmesi Gerekenler
- Besleme polaritesini ters bağlamayın.
- GND hattını ses kaynağı ile ortaklayın.
- Gürültü varsa kısa ve kaliteli bağlantı kabloları kullanın.
