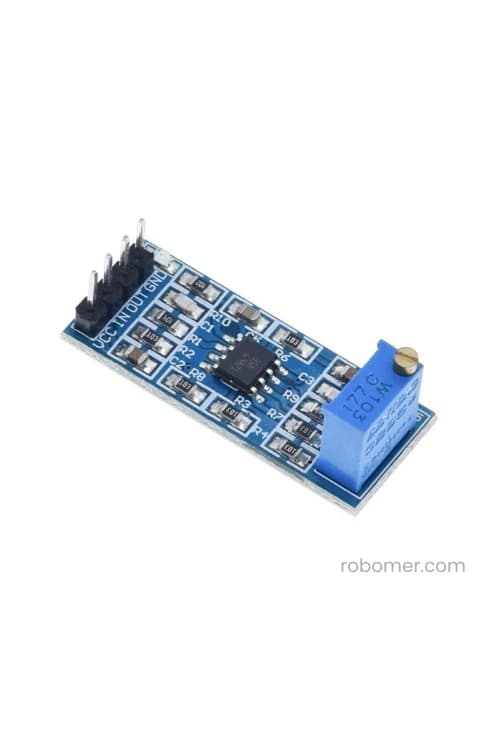

LM358 100x Sinyal Yükselteç Amfi Modülü Nedir? Arduino ile Nasıl Kullanılır?

LM358 100x sinyal yükselteç amfi modülü, çok düşük seviyeli analog sinyalleri yükseltmek için kullanılan LM358 op-amp tabanlı bir elektronik modüldür. Özellikle mikrofon, piezo, düşük seviyeli sensör çıkışı veya ölçüm devrelerinde sinyal genliği yetersiz kaldığında tercih edilir.

LM358 Modülü Ne İşe Yarar?

Birçok sensör veya ses kaynağı milivolt seviyesinde çıkış üretir. Bu sinyaller Arduino gibi mikrodenetleyici kartların analog girişlerinde yeterince net okunamayabilir. LM358 yükselteç modülü, bu düşük genlikli sinyali büyüterek ölçüm veya işleme için daha kullanılabilir hale getirir.

Nasıl Çalışır?

LM358 bir operasyonel amplifikatördür. Modül, giriş uçlarına uygulanan düşük seviyeli sinyali yükseltir ve OUT pininden daha büyük genlikli analog sinyal olarak verir. 100x yükseltme ifadesi, giriş sinyalinin teorik olarak yaklaşık 100 kat büyütülebileceğini gösterir. Ancak gerçek çıkış; besleme gerilimi, giriş sinyali, bağlantı şekli ve devre sınırlarına göre değişir.

Pin Açıklamaları

Arduino ile Bağlantı Mantığı

LM358 modülünün OUT pini Arduino'nun analog girişlerinden birine bağlanabilir. GND hattı Arduino ile ortaklanmalıdır. Bu bağlantıda en kritik nokta, Arduino analog girişine 0-5V aralığının dışında sinyal vermemektir.

Arduino Örnek Kodu

const int analogPin = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int rawValue = analogRead(analogPin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print("ADC: ");
  Serial.print(rawValue);
  Serial.print(" | Voltaj: ");
  Serial.println(voltage, 3);

  delay(100);
}

Kullanım Alanları

• Mikrofon sinyali ön yükseltme
• Piezo titreşim algılama
• Sensör çıkışı güçlendirme
• Analog veri toplama devreleri
• Elektronik eğitim ve prototip uygulamaları

Dikkat Edilmesi Gerekenler

Bu modül sinyal yükseltme amacıyla kullanılır. Doğrudan hoparlör sürmek için LM386 veya PAM8403 gibi ses güç amplifikatörleri daha uygundur. Arduino ile kullanımda çıkış voltajı mutlaka kontrol edilmeli ve analog giriş sınırı aşılmamalıdır.
