KY-024 Nedir? Arduino ile Manyetik Hall Effect Sensör Kullanımı

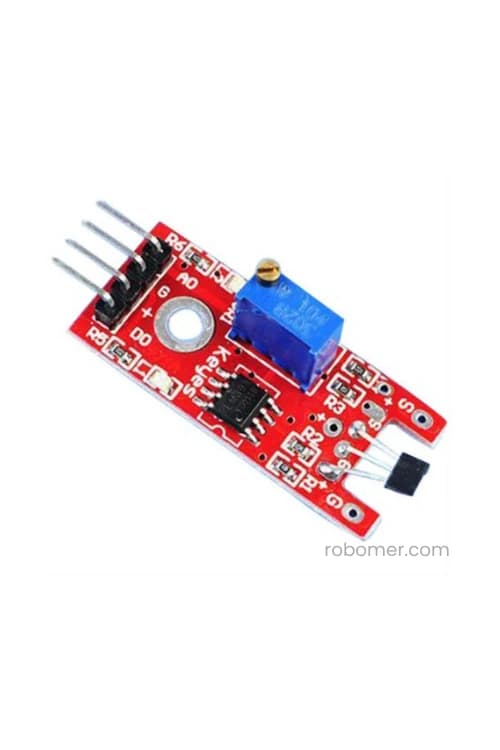

KY-024 Manyetik Hall Effect Sensör Modülü, mıknatıs veya manyetik alan algılamak için kullanılan analog ve dijital çıkışlı bir sensör modülüdür. Arduino, ESP32, Raspberry Pi ve benzeri mikrodenetleyicilerle kullanılabilir.

Bu sensör, kapı-pencere güvenlik sistemleri, manyetik anahtar uygulamaları, pozisyon algılama, hız ölçüm denemeleri ve robotik projelerde tercih edilir. Üzerindeki trimpot sayesinde dijital çıkış hassasiyeti ayarlanabilir.

KY-024 Manyetik Hall Effect Sensör Nedir?

KY-024, manyetik alanı algılayan Hall Effect sensörü üzerine kurulu bir modüldür. Mıknatıs sensöre yaklaştırıldığında modül üzerinde bulunan devre bu değişimi algılar ve Arduino tarafından okunabilecek sinyal üretir.

KY-024 Nasıl Çalışır?

Hall Effect prensibinde, manyetik alan etkisiyle sensör çıkışında ölçülebilir bir değişim oluşur. KY-024 modülü bu değişimi hem analog çıkıştan hem de trimpot ile ayarlanan dijital çıkıştan verir.

Proje Uygulama Videosu

KY-024 sensörünün mıknatıs yaklaştırıldığında nasıl tepki verdiğini, Seri Monitör değerlerini ve LED/buzzer uygulamasını aşağıdaki video alanına ekleyebilirsiniz.

KY-024 Pin Yapısı

Arduino KY-024 Test Kodu

const int hallDigitalPin = 2;
const int hallAnalogPin = A0;

void setup() {
  Serial.begin(9600);
  pinMode(hallDigitalPin, INPUT);
}

void loop() {
  int dijital = digitalRead(hallDigitalPin);
  int analog = analogRead(hallAnalogPin);

  Serial.print("AO: ");
  Serial.print(analog);
  Serial.print(" | DO: ");
  Serial.println(dijital);

  delay(300);
}

Basit Proje: Mıknatıs Algılanınca LED Yakma

Bu projede sensöre mıknatıs yaklaştırıldığında kırmızı LED yanar. Mıknatıs yokken yeşil LED yanar.

• KY-024 DO → D2
• Yeşil LED → D3
• Kırmızı LED → D4

Kullanım Alanları

• Kapı/pencere açık-kapalı algılama
• Manyetik anahtar uygulamaları
• Hız ölçüm denemeleri
• Robotik pozisyon algılama
• Güvenlik ve alarm sistemleri

Sonuç

KY-024 Manyetik Hall Effect Sensör, Arduino projelerinde mıknatıs algılama, manyetik anahtarlama ve basit güvenlik uygulamaları için kullanışlı bir modüldür. Analog ve dijital çıkış desteği sayesinde hem basit hem de daha detaylı ölçüm odaklı projelerde kullanılabilir.
