DS1302 RTC Modülü Nedir? Arduino ile Gerçek Zaman Saati Kullanımı

DS1302 RTC Modülü Nedir, dS1302 RTC modülü, Arduino projelerinde saat ve tarih bilgisini tutmak için kullanılan gerçek zaman saati modülüdür.

Bu yazıda bu komponentin ne işe yaradığını, nasıl çalıştığını, Arduino ile nasıl bağlanacağını, örnek kodunu, kullanım alanlarını ve sık karşılaşılan hataları adım adım inceleyeceğiz.

DS1302 RTC Modülü Nedir Nedir?

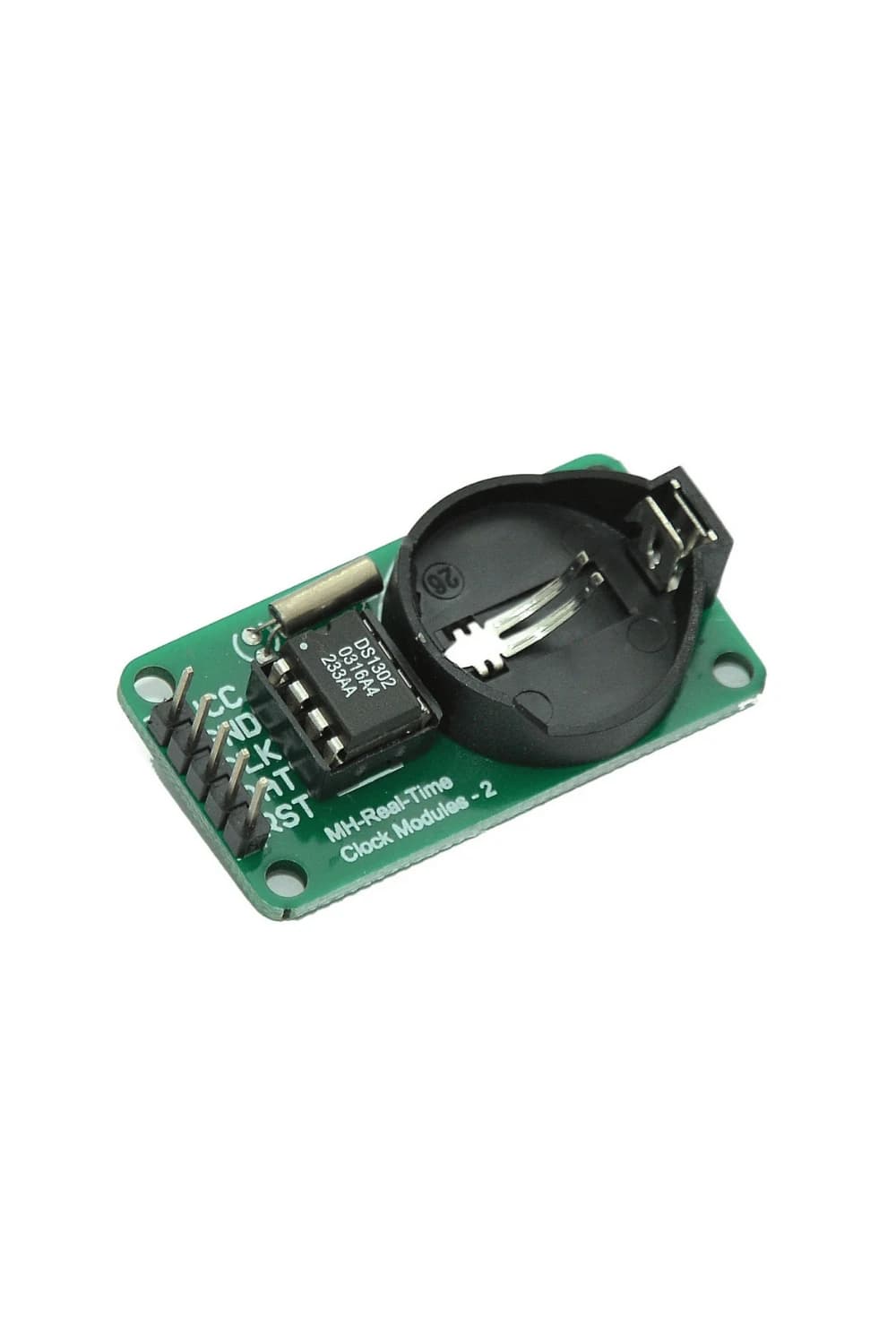

DS1302 RTC modülü; saniye, dakika, saat, gün, ay ve yıl bilgisini tutabilen bir zaman modülüdür. Üzerindeki CR2032 pil yuvası sayesinde Arduino kapalıyken bile zamanı koruyabilir. I2C yerine 3 pinli seri haberleşme mantığıyla çalışır.

Zaman ayarlı röle kontrolü, veri kayıt sistemleri, saat/takvim uygulamaları ve zaman bazlı otomasyon projelerinde kullanılır.

Kullanım Videosu

Bağlantı, kod yükleme ve test aşamalarını aşağıdaki uygulama videosundan izleyebilirsiniz:

Pinler ve Bağlantı Mantığı

Bağlantı yapmadan önce modül üzerindeki pin isimleri kontrol edilmelidir. Aşağıdaki tablo Arduino projelerinde en sık kullanılan bağlantı mantığını gösterir.

Arduino ile Kullanım İçin Gerekli Malzemeler

Arduino Kod Örneği

Aşağıdaki örnek kod, komponenti temel seviyede test etmek için kullanılabilir. Daha gelişmiş proje kodları için GitHub bağlantısı bölümünü kullanabilirsiniz.

#include <virtuabotixRTC.h>

// CLK, DAT, RST pinleri
virtuabotixRTC myRTC(6, 7, 8);

void setup() {
  Serial.begin(9600);

  // İlk kullanımda saati ayarlamak için bu satırı açabilirsiniz.
  // Saniye, dakika, saat, haftanın günü, ayın günü, ay, yıl
  // myRTC.setDS1302Time(0, 30, 14, 2, 9, 7, 2026);
}

void loop() {
  myRTC.updateTime();

  Serial.print(myRTC.dayofmonth);
  Serial.print("/");
  Serial.print(myRTC.month);
  Serial.print("/");
  Serial.print(myRTC.year);
  Serial.print(" ");

  Serial.print(myRTC.hours);
  Serial.print(":");
  Serial.print(myRTC.minutes);
  Serial.print(":");
  Serial.println(myRTC.seconds);

  delay(1000);
}

Nerelerde Kullanılır?

• Arduino saat ve takvim uygulaması
• Zaman ayarlı röle kontrolü
• Veri kayıt sistemi
• LCD saat paneli
• Gün/saat bazlı otomasyon

Sık Yapılan Hatalar ve Dikkat Edilmesi Gerekenler

• RTC modülünde pil yoksa Arduino kapanınca saat bilgisi korunmayabilir.
• CLK, DAT ve RST pinleri kodla aynı bağlanmalıdır.
• İlk kullanımda saat ayarı yapılmalı, sonra setDS1302Time satırı kapatılmalıdır.
• Kütüphane kurulmazsa kod derlenmez.

Robomer’de Bulabileceğiniz İlgili Ürünler

RTC Modül - DS1302 Gerçek Zamanlı Saat Devresi Modülü

Arduino projelerinde tarih ve saat bilgisini tutmak için kullanılan RTC modülüdür.

Ürünü İncele

Sonuç

DS1302 RTC modülü, Arduino projelerine zaman bilgisi eklemek için kullanılan temel modüllerden biridir. Zaman ayarlı röle, veri kaydı ve LCD saat uygulamaları için pratik bir çözümdür.
