Diyot Nedir? Ne İşe Yarar? Diyot Çeşitleri ve Kullanım Alanları

Diyot, elektriği yalnızca tek yönde ileten, ters yönde ise akımı büyük ölçüde engelleyen temel bir elektronik devre elemanıdır. Elektronik devrelerin en temel yapı taşlarından biri olan diyotlar; doğrultma, koruma, yönlendirme, gerilim sabitleme ve sinyal işleme gibi birçok farklı amaçla kullanılır.

Arduino, robotik ve temel elektronik projelerinde diyotlar özellikle ters akım koruması, motor ve röle gibi endüktif yüklerin korunması, doğrultma devreleri ve LED uygulamaları gibi alanlarda karşımıza çıkar.

Bu yazıda diyotun ne olduğunu, nasıl çalıştığını, çeşitlerini, kullanım alanlarını ve devrelerde neden önemli olduğunu adım adım inceleyeceğiz.

Diyot Nedir?

Diyot, anot ve katot adı verilen iki uca sahip yarı iletken bir devre elemanıdır. Temel görevi, elektrik akımını bir yönde geçirmek ve ters yönde engellemektir.

Bu özelliği sayesinde diyotlar elektronik devrelerde adeta bir tek yönlü elektrik valfi gibi davranır.

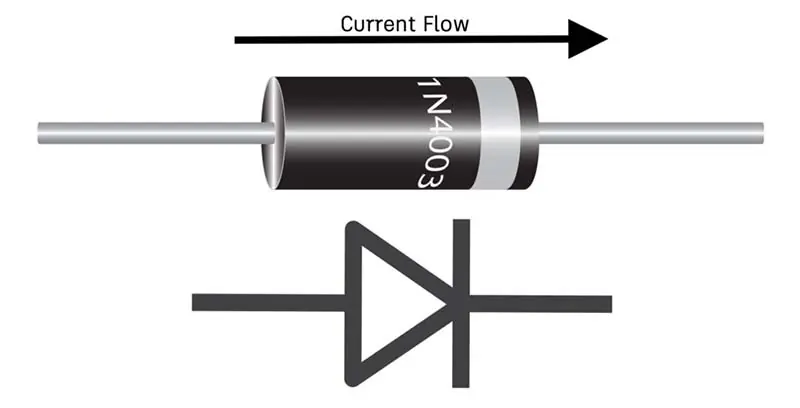

Diyotun Bacakları Nelerdir?

Diyotların iki bacağı vardır:

Birçok diyotun gövdesi üzerinde çizgi ile işaretlenmiş taraf katot ucunu gösterir. Bu işaret diyotun devrede doğru yönde bağlanması açısından oldukça önemlidir.

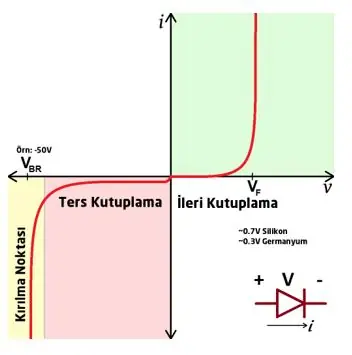

Diyot Nasıl Çalışır?

Diyotun çalışma mantığı oldukça basittir. Eğer anot ucu katot ucuna göre daha pozitif bir gerilimdeyse, diyot ileri yönde kutuplanmış olur ve akım geçirmeye başlar.

Eğer bağlantı ters yapılırsa, yani katot anot ucuna göre daha pozitif olursa, diyot ters yönde kutuplanmış olur ve akım geçişini büyük ölçüde engeller.

İleri Yön Kutuplama

Diyot doğru yönde bağlandığında akım iletir. Bu durumda anot pozitif, katot ise negatif tarafa daha yakın olur.

Ters Yön Kutuplama

Diyot ters bağlandığında akım geçirmez veya çok çok az miktarda kaçak akım geçirir. Bu özellik sayesinde elektronik devrelerde koruma amacıyla sık kullanılır.

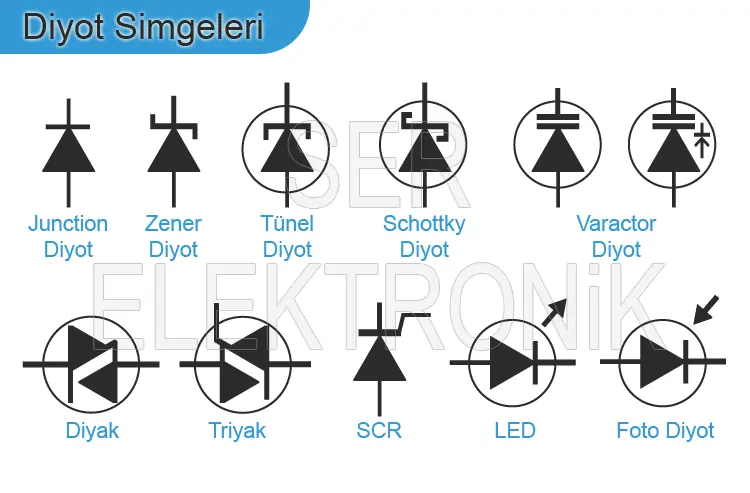

Diyotun Devre Sembolü

Elektronik devre şemalarında diyot belirli bir sembolle gösterilir. Bu sembolde akımın geçiş yönü ve katot tarafı anlaşılabilir.

Devre şemalarını okuyabilmek için diyot sembolünü tanımak önemlidir. Özellikle LED, zener diyot ve doğrultucu diyotlarda sembol bilgisi proje kurulumunda işinizi kolaylaştırır.

Diyot Ne İşe Yarar?

Diyotlar birçok farklı amaçla kullanılabilir. En yaygın kullanım alanları şunlardır:

• AC akımı DC akıma çevirmek
• Ters akım koruması sağlamak
• Motor ve röle gibi yüklerde gerilim darbelerini bastırmak
• Gerilim sınırlama ve yönlendirme yapmak
• Devreleri yanlış bağlantıya karşı korumak
• Işık üretmek (LED diyotlar)
• Gerilim referansı oluşturmak (zener diyotlar)

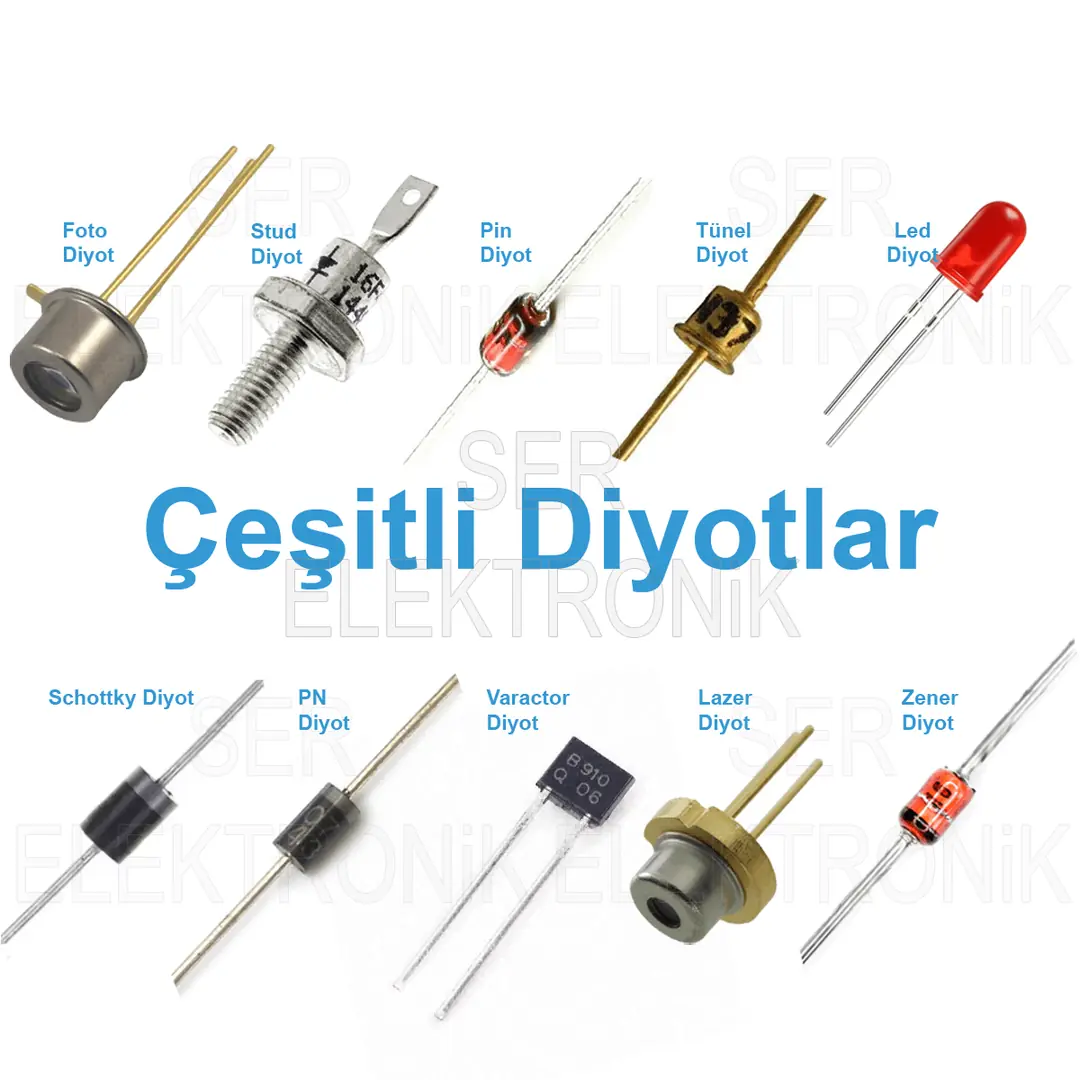

Diyot Çeşitleri Nelerdir?

Diyotlar kullanım amaçlarına göre farklı türlere ayrılır. Aşağıda en yaygın diyot türlerini bulabilirsiniz.

1. Doğrultucu Diyot

Doğrultucu diyotlar, AC akımı DC akıma çevirmek için kullanılır. Güç kaynaklarında ve adaptör devrelerinde sıkça görülür. 1N4001, 1N4007 gibi modeller bu gruba örnek verilebilir.

2. Zener Diyot

Zener diyotlar, belirli bir gerilim seviyesinde ters yönde iletime geçecek şekilde tasarlanmıştır. Genellikle gerilim sabitleme ve referans gerilim oluşturma amacıyla kullanılır.

3. LED (Light Emitting Diode)

LED, yani ışık yayan diyot, ileri yönde iletime geçtiğinde ışık üretir. Elektronik projelerde gösterge, aydınlatma ve durum bildirimi amacıyla çok yaygın kullanılır.

4. Schottky Diyot

Schottky diyotlar düşük ileri yön gerilim düşümüne ve hızlı anahtarlama özelliğine sahiptir. Güç elektroniği, hızlı devreler ve verimliliğin önemli olduğu uygulamalarda kullanılır.

5. Fotodiyot

Fotodiyot, ışık algılamak için kullanılan özel bir diyot türüdür. Sensör devrelerinde, ışık ölçümünde ve optik uygulamalarda kullanılır.

6. TVS Diyot

TVS diyotlar, ani gerilim darbelerine karşı koruma sağlamak için kullanılır. Hassas elektronik devrelerin ESD ve transient darbelere karşı korunmasında tercih edilir.

Diyot Nerelerde Kullanılır?

Diyotlar günlük hayatta kullanılan birçok elektronik cihazın içinde yer alır. Temel kullanım alanları şunlardır:

• Adaptör ve güç kaynakları
• Şarj devreleri
• Arduino ve robotik projeler
• LED aydınlatma devreleri
• Motor sürücü devreleri
• Röle koruma devreleri
• Gerilim regülasyon uygulamaları
• Sinyal doğrultma ve yönlendirme devreleri

Arduino Projelerinde Diyot Neden Kullanılır?

Arduino projelerinde diyotlar özellikle koruma amaçlı çok önemlidir. Örneğin bir röle, solenoid veya DC motor kapatıldığında bobin yapısından dolayı ters gerilim darbesi oluşabilir. Bu darbe doğrudan Arduino’ya veya transistöre zarar verebilir.

Bu tür durumlarda yükün uçlarına paralel bağlanan diyot, oluşan ters gerilim darbesini güvenli şekilde yönlendirir. Bu diyot genellikle flyback diyot veya koruma diyodu olarak adlandırılır.

Flyback Diyot Nedir?

Flyback diyot, endüktif yükler kapatıldığında oluşan ters gerilim darbesini bastırmak için kullanılan koruma diyodudur. Bu diyot özellikle motor, röle ve bobinli yüklerin bulunduğu devrelerde yaygın şekilde kullanılır.

Diyot genellikle yükün uçlarına ters yönde paralel bağlanır. Normal çalışmada iletime geçmez, ancak yük kapandığında oluşan ters gerilimde devreyi korumak için iletime geçer.

Diyotun İleri Yön Gerilim Düşümü Nedir?

Diyotlar ideal bileşenler değildir. İleri yönde iletime geçtiklerinde üzerlerinde belirli bir gerilim düşümü oluşur. Bu değere ileri yön gerilim düşümü denir.

Genel olarak:

• Silisyum diyotlarda yaklaşık 0.7V
• Schottky diyotlarda yaklaşık 0.2V - 0.4V
• LED’lerde renge göre yaklaşık 1.8V - 3.3V

Bu değerler devre tasarımında önemlidir. Özellikle seri bağlı diyotlar ve LED uygulamalarında besleme hesabı yapılırken dikkate alınmalıdır.

Multimetre ile Diyot Nasıl Test Edilir?

Diyotların sağlam olup olmadığını multimetrenin diyot test modu ile kontrol edebilirsiniz.

1. Multimetreyi diyot test moduna alın.
2. Kırmızı probu anot ucuna bağlayın.
3. Siyah probu katot ucuna bağlayın.
4. Multimetrede yaklaşık ileri yön gerilim düşümü görünmelidir.
5. Prob yönlerini ters çevirdiğinizde multimetre genellikle açık devre veya çok yüksek değer göstermelidir.

Eğer diyot her iki yönde de kısa devre gibi davranıyorsa arızalı olabilir. Her iki yönde de hiç iletmiyorsa yine bozuk olma ihtimali vardır.

Diyot Kullanırken Dikkat Edilmesi Gerekenler

• Diyot yönü doğru bağlanmalıdır. Katot tarafı genellikle çizgi ile işaretlidir.
• Kullanılacak diyotun akım ve gerilim değerleri devreye uygun olmalıdır.
• LED de bir diyottur ve seri direnç ile kullanılmalıdır.
• Motor ve röle gibi endüktif yüklerde koruma diyodu kullanılmalıdır.
• Zener diyotlar normal diyot gibi değil, özel amaçla kullanılır; bağlantı yönüne dikkat edilmelidir.
• Yüksek akım uygulamalarında diyotun ısınma durumu göz önünde bulundurulmalıdır.

Sık Yapılan Hatalar

• Diyotu ters bağlamak
• LED’i dirençsiz kullanmak
• Röle veya motor devresinde koruma diyodu kullanmamak
• Diyodun maksimum akım değerini aşmak
• Zener diyotu normal diyot gibi kullanmaya çalışmak

Sık Sorulan Sorular

Diyot ile LED aynı şey mi?

LED aslında özel bir diyot türüdür. Normal diyot akımı tek yönde geçirirken, LED bunu yaparken aynı zamanda ışık da üretir.

Diyot ters bağlanırsa ne olur?

Normal bir diyot ters bağlandığında akım geçirmez. Bu nedenle devre çalışmayabilir. Bazı yanlış kullanım durumlarında devre koruması da bozulabilir.

Röle devresinde neden diyot kullanılır?

Röle bobini kapatıldığında oluşan ters gerilim darbesi transistöre veya mikrodenetleyiciye zarar verebilir. Diyot bu darbeyi bastırarak devreyi korur.

Hangi diyot en yaygın kullanılır?

Temel elektronik projelerde 1N4007 gibi doğrultucu diyotlar, LED’ler ve zener diyotlar en sık kullanılan diyot türleri arasındadır.

Diyotun yönü nasıl anlaşılır?

Çoğu diyotun gövdesindeki çizgili taraf katot ucunu gösterir. Bağlantı yaparken bu işaret dikkate alınmalıdır.

Sonuç

Diyot, elektriği tek yönde ileten ve elektronik devrelerde çok önemli görevler üstlenen temel bir komponenttir. Doğrultma, koruma, yönlendirme, gerilim sabitleme ve LED aydınlatma gibi birçok farklı alanda kullanılır.

Özellikle Arduino ve robotik projelerde diyotları doğru tanımak, motor ve röle devrelerinde güvenli tasarım yapmak açısından oldukça önemlidir. Elektronik öğrenmeye yeni başlayanlar için diyot, anlaşılması gereken ilk temel bileşenlerden biridir.

Temel mantığı kavradıktan sonra zener diyot, LED, schottky diyot ve flyback diyot gibi özel kullanımları anlamak çok daha kolay hale gelir.
