Dijital Multimetre Nedir? ANENG AN8205C ile Voltaj, Akım, Direnç ve Süreklilik Ölçümü

Dijital multimetre, elektronik devrelerde voltaj, akım, direnç, süreklilik, diyot ve benzeri temel elektriksel değerleri ölçmek için kullanılan en önemli ölçüm cihazlarından biridir. Arduino, robotik, elektronik tamir, hobi devreleri, güç kaynağı testleri ve sensör projelerinde doğru ölçüm yapabilmek için multimetre kullanımı büyük önem taşır.

ANENG AN8205C Dijital Multimetre, temel elektronik ölçümler için kullanılabilen pratik ve taşınabilir bir ölçüm cihazıdır. Bu yazıda dijital multimetrenin ne olduğunu, hangi ölçümlerde kullanıldığını, probların nasıl bağlanacağını ve elektronik projelerde güvenli ölçüm yaparken nelere dikkat edilmesi gerektiğini adım adım inceleyeceğiz.

Dijital Multimetre Nedir?

Dijital multimetre; voltmetre, ampermetre ve ohmmetre işlevlerini tek cihazda birleştiren ölçüm cihazıdır. Elektronik devrede gerilim olup olmadığını kontrol etmek, bir adaptörün çıkış voltajını ölçmek, direnç değerini görmek, kablo kopukluğu tespit etmek veya devrede kısa devre olup olmadığını anlamak için kullanılır.

Dijital multimetreler ölçülen değeri analog ibre yerine LCD ekran üzerinde sayısal olarak gösterir. Bu nedenle ölçüm sonucu daha kolay okunur ve özellikle başlangıç seviyesi elektronik çalışmalarında kullanımı oldukça pratiktir.

Kısaca: Dijital multimetre; voltaj, akım, direnç, süreklilik ve diyot testi gibi temel elektronik ölçümleri yapmak için kullanılan çok amaçlı bir ölçüm cihazıdır.

Proje Uygulama Videosu

Multimetre ile voltaj ölçümü, direnç ölçümü, süreklilik testi ve Arduino devrelerinde temel kontrol işlemlerini anlatan videonuzu aşağıdaki alana ekleyebilirsiniz:

Dijital Multimetre ile Hangi Ölçümler Yapılır?

Ölçüm Türü	Ne İşe Yarar?	Örnek Kullanım
DC Voltaj	Doğru akım gerilimini ölçer.	Pil, adaptör, Arduino 5V/3.3V hattı kontrolü
AC Voltaj	Alternatif akım gerilimini ölçer.	Priz, trafo ve AC çıkış kontrolleri
Direnç	Direnç değerini ohm cinsinden ölçer.	220R, 1K, 10K direnç kontrolü
Süreklilik	İki nokta arasında elektriksel bağlantı olup olmadığını test eder.	Kablo kopukluğu, lehim kontrolü, kısa devre tespiti
Diyot Testi	Diyotun iletim yönünü ve yaklaşık ileri gerilim düşümünü kontrol eder.	LED, diyot ve doğrultucu kontrolü
Akım	Devreden geçen akımı ölçer.	LED devresi, motor akımı, sensör tüketimi

Prob Girişleri Nasıl Kullanılır?

Multimetre üzerinde genellikle siyah prob için COM girişi ve kırmızı prob için ölçüm türüne göre kullanılan farklı girişler bulunur. Voltaj, direnç, diyot ve süreklilik ölçümlerinde kırmızı prob genellikle V/Ω girişine takılır. Akım ölçümü yapılacaksa kırmızı prob, ölçülecek akım aralığına uygun akım girişine alınmalıdır.

Giriş	Kullanım	Not
COM	Siyah prob girişi	Tüm ölçümlerde ortak referans girişidir.
V/Ω	Voltaj, direnç, diyot ve süreklilik ölçümü	Elektronik devrelerde en sık kullanılan kırmızı prob girişidir.
mA / A	Akım ölçümü	Akım ölçümü seri bağlantı gerektirir; yanlış bağlantı sigorta atmasına veya cihaza zarar verebilir.

Multimetre ile DC Voltaj Nasıl Ölçülür?

DC voltaj ölçümü Arduino, pil, batarya, adaptör ve sensör devrelerinde en sık yapılan ölçümlerden biridir. Örneğin Arduino üzerindeki 5V hattının gerçekten 5V verip vermediğini kontrol etmek için multimetre DC voltaj kademesine alınır.

Siyah prob COM girişine takılır.
Kırmızı prob voltaj/direnç girişine takılır.
Seçici anahtar DC voltaj kademesine alınır.
Siyah prob GND noktasına, kırmızı prob ölçülecek pozitif hatta dokundurulur.
Ekrandaki değer volt cinsinden okunur.

Multimetre ile Süreklilik Testi Nasıl Yapılır?

Süreklilik testi, iki nokta arasında elektriksel bağlantı olup olmadığını anlamak için kullanılır. Lehim bağlantısı kontrolü, jumper kablo testi, breadboard hattı kontrolü ve kısa devre tespiti için oldukça kullanışlıdır.

Multimetre süreklilik veya diyot test kademesine alınır.
Problar test edilecek iki noktaya dokundurulur.
Bağlantı varsa cihaz sesli uyarı verebilir veya düşük direnç değeri gösterebilir.
Beklenmeyen bir bağlantı varsa devrede kısa devre olabilir.

Multimetre ile Akım Ölçerken Dikkat Edilmesi Gerekenler

Akım ölçümü, voltaj ölçümünden farklı olarak devreye seri bağlantı gerektirir. Multimetre yanlışlıkla voltaj ölçer gibi paralel bağlanırsa cihazın sigortası atabilir veya devre zarar görebilir.

Önemli uyarı: Akım ölçümü yaparken multimetre devreye seri bağlanmalıdır. Kırmızı probun akım girişinde unutulması, daha sonra voltaj ölçümü yapılırken kısa devre riski oluşturabilir.

ANENG AN8205C Dijital Multimetre Kullanım Alanları

Arduino ve elektronik devre ölçümleri
DC voltaj ve AC voltaj kontrolü
Direnç, diyot ve süreklilik testi
Adaptör, pil ve batarya çıkış kontrolü
Lehim ve kablo bağlantısı kontrolü
Robotik ve sensör projelerinde güç hattı kontrolü
Elektronik tamir ve hobi uygulamaları

Robomer’de Bulabileceğiniz Dijital Multimetre

Elektronik devrelerde güvenli ve doğru ölçüm yapabilmek için ANENG AN8205C Dijital Multimetre ürününü Robomer üzerinden inceleyebilirsiniz.

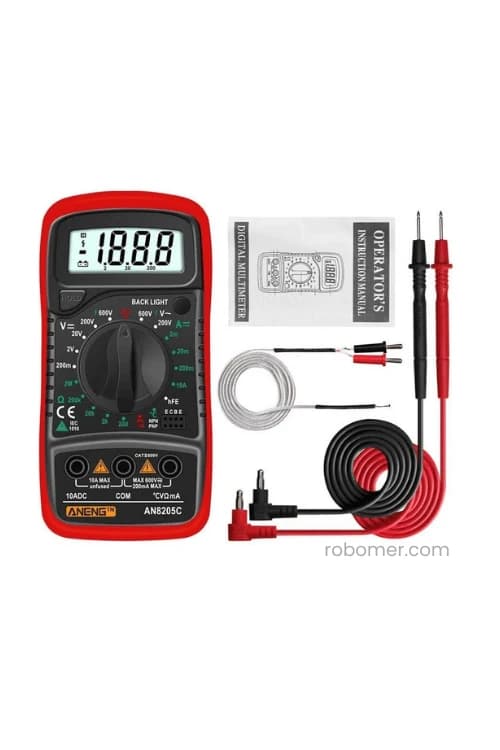

ANENG AN8205C Dijital Multimetre

Voltaj, akım, direnç, süreklilik ve diyot testi gibi temel elektronik ölçümleri yapmak için kullanılabilen pratik dijital multimetre.

Ürünü İncele

Sık Yapılan Hatalar ve Çözümleri

Hata	Neden Olur?	Çözüm
Voltaj ölçerken değer görünmüyor	Yanlış kademe, yanlış prob girişi veya temas problemi olabilir.	DC/AC kademe seçimini, prob girişlerini ve temas noktalarını kontrol edin.
Akım ölçümünde sigorta atıyor	Multimetre devreye paralel bağlanmış veya prob yanlış girişte kalmış olabilir.	Akım ölçümünde cihazı seri bağlayın; ölçüm sonrası probu tekrar V/Ω girişine alın.
Direnç ölçümü hatalı çıkıyor	Direnç devre üzerindeyken başka bileşenler ölçümü etkileyebilir.	Mümkünse direnci devreden ayırarak ölçün.
Süreklilik testi yanlış sonuç veriyor	Devrede paralel yollar veya bağlı komponentler olabilir.	Ölçüm yapılacak hattı devreden izole ederek tekrar test edin.

Sık Sorulan Sorular

Dijital multimetre ile Arduino 5V hattı ölçülür mü?

Evet. Multimetre DC voltaj kademesine alınarak siyah prob GND’ye, kırmızı prob 5V hattına dokundurulduğunda Arduino 5V çıkışı ölçülebilir.

Multimetre ile kısa devre nasıl bulunur?

Süreklilik testi kullanılarak iki nokta arasında beklenmeyen bağlantı olup olmadığı kontrol edilebilir. Güç verilmeden önce GND ve VCC hatları arasında süreklilik testi yapmak kısa devre kontrolü için faydalıdır.

Akım ölçümü neden seri yapılır?

Akım, devreden geçen elektrik miktarıdır. Bu nedenle multimetrenin akımı ölçebilmesi için devre hattının arasına seri olarak bağlanması gerekir.

Direnç ölçerken devre enerjili olabilir mi?

Hayır. Direnç, süreklilik ve diyot ölçümleri yapılırken devrenin enerjisiz olması gerekir. Enerjili devrede direnç ölçümü yapmak hatalı sonuçlara ve cihaz hasarına neden olabilir.

Sonuç

ANENG AN8205C Dijital Multimetre, elektronik devrelerde temel ölçüm işlemleri için kullanılabilen pratik bir ölçüm cihazıdır. Arduino projelerinde voltaj kontrolü, adaptör testleri, direnç ölçümü, süreklilik testi ve bağlantı kontrolü gibi işlemler için multimetre kullanımı büyük avantaj sağlar.
