BLDC Motor Nedir? A2212 1400KV Fırçasız Motor Arduino ve ESC ile Nasıl Kullanılır?

A2212 1400KV fırçasız BLDC motor, yüksek devirli, verimli ve hafif yapısıyla drone, RC uçak, robotik ve pervaneli tahrik projelerinde sık kullanılan bir motor modelidir. BLDC motorlar klasik DC motorlardan farklı olarak doğrudan artı/eksi uçlarla çalışmaz. Bu motorları kontrol etmek için mutlaka ESC yani elektronik hız kontrolcü kullanılır.

Arduino ile BLDC motor kontrolü yapmak isteyen kullanıcıların en sık yaptığı hata motoru doğrudan Arduino pinlerine bağlamaya çalışmaktır. Arduino BLDC motoru besleyemez ve faz kontrolü yapamaz. Arduino sadece ESC'ye kontrol sinyali gönderir; motorun yüksek akım ve faz sürme işlemini ESC gerçekleştirir. Bu yazıda BLDC motorun ne olduğunu, KV değerinin ne anlama geldiğini, A2212 1400KV motorun nerelerde kullanıldığını ve Arduino ile ESC üzerinden nasıl kontrol edilebileceğini inceleyeceğiz.

BLDC Motor Nedir?

BLDC, İngilizce Brushless DC Motor ifadesinin kısaltmasıdır ve Türkçede fırçasız doğru akım motoru anlamına gelir. Klasik fırçalı DC motorlarda akım aktarımı için karbon fırçalar bulunurken, BLDC motorlarda bu mekanik fırçalar yoktur. Bu sayede daha yüksek verim, daha uzun kullanım ömrü, daha yüksek devir ve daha düşük bakım ihtiyacı elde edilir.

BLDC motorlarda genellikle 3 faz kablosu bulunur. Bu üç fazın doğru sırayla ve doğru zamanlamayla sürülmesi gerekir. Bu işlemi Arduino doğrudan yapmaz; bunun için ESC kullanılır.

A2212 1400KV Motor Ne İşe Yarar?

A2212 1400KV motor; hafifliği, yüksek devri ve pervane ile kullanıma uygun yapısı sayesinde özellikle drone, RC uçak, tekne, hava üfleme, robotik tahrik ve deneysel itki projelerinde tercih edilir. 1400KV değeri, motorun volt başına teorik devir karakterini ifade eder.

Proje Uygulama Videosu

A2212 1400KV BLDC motorun ESC ile bağlantısını, Arduino kodunu, potansiyometre ile hız kontrolünü ve güvenli test adımlarını aşağıdaki video alanına ekleyebilirsiniz:

A2212 1400KV BLDC Motor Kullanımı İçin Gerekli Malzemeler

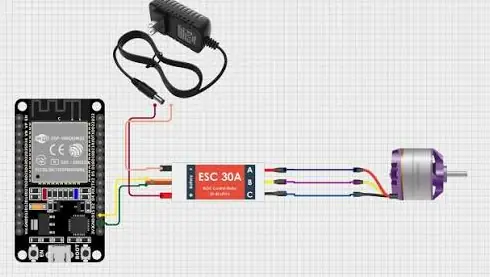

Arduino BLDC Motor Bağlantı Şeması

A2212 motorun üç faz kablosu ESC'nin motor çıkışlarına bağlanır. ESC'nin sinyal kablosu Arduino'nun D9 pinine, ESC GND hattı ise Arduino GND hattına bağlanır. ESC'nin güç girişi doğrudan uygun pil veya güç kaynağına bağlanır.

Arduino ESC Test Kodu

Aşağıdaki örnek kod ESC'yi arm eder ve motoru kısa süre düşük hızda çalıştırır. Kod için Arduino IDE'de dahili Servo kütüphanesi kullanılır.

#include <Servo.h>

Servo esc;
const int ESC_PIN = 9;

void setup() {
  Serial.begin(9600);
  esc.attach(ESC_PIN);

  Serial.println("ESC arm islemi basliyor...");
  esc.writeMicroseconds(1000);
  delay(4000);

  Serial.println("ESC hazir.");
}

void loop() {
  esc.writeMicroseconds(1150);
  Serial.println("Motor dusuk hizda calisiyor.");
  delay(3000);

  esc.writeMicroseconds(1000);
  Serial.println("Motor durduruldu.");
  delay(3000);
}

BLDC Motor Kullanırken Sık Yapılan Hatalar

• Motoru Arduino'ya doğrudan bağlamak: BLDC motor ESC olmadan Arduino ile sürülemez.
• GND ortaklamamak: ESC sinyalinin doğru çalışması için ESC GND ve Arduino GND ortak olmalıdır.
• Pervaneli test yapmak: İlk testler pervanesiz yapılmalıdır.
• Yetersiz ESC kullanmak: ESC akım kapasitesi motora ve pervaneye uygun olmalıdır.
• KV değerini voltaj sanmak: KV değeri voltaj değil, motorun devir karakteridir.

Robomer'de Bulabileceğiniz A2212 1400KV BLDC Motor

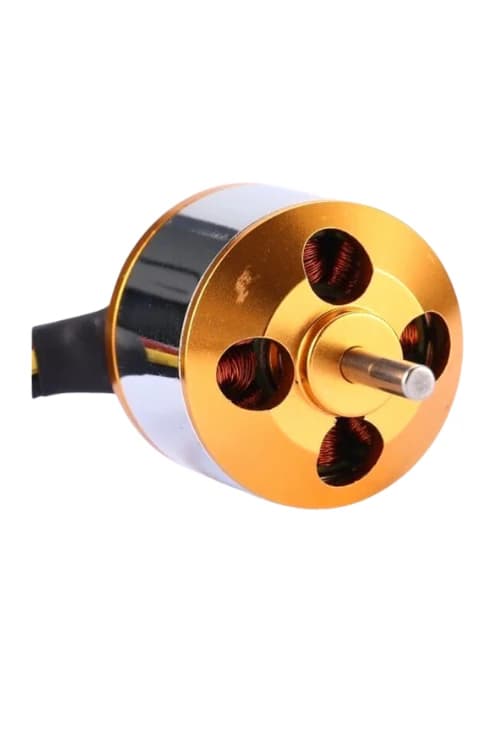

A2212 1400KV Fırçasız BLDC Motor

Drone, RC uçak, robotik ve pervaneli tahrik projeleri için kullanılabilen yüksek devirli fırçasız motor modelidir.

Ürünü İncele

Sonuç

A2212 1400KV fırçasız BLDC motor, yüksek devir ve verimli çalışma gerektiren Arduino, drone, RC ve robotik projeleri için güçlü bir motor seçeneğidir. Doğru ESC, uygun güç kaynağı ve güvenli bağlantı ile Arduino üzerinden hız kontrolü yapılabilir.
