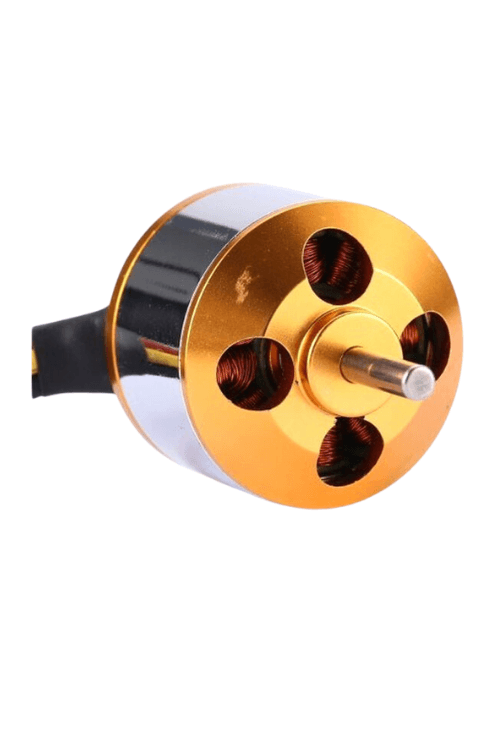

A2212 - 1400KV Fırçasız Motor
A2212 - 1400KV Fırçasız BLDC Motor
A2212 - 1400KV Fırçasız Motor, RC uçak, drone, multikopter, model araç ve hobi projelerinde kullanılabilen yüksek verimli bir BLDC motor modelidir. Fırçasız motor yapısı sayesinde klasik fırçalı motorlara göre daha az sürtünme oluşturur, daha verimli çalışır ve daha uzun ömürlü kullanım sunar.
1400KV değeri, motorun volt başına yaklaşık devir karakteristiğini ifade eder. Bu motor, uygun ESC ve Li-Po batarya ile birlikte kullanıldığında yüksek hız, iyi tork ve kararlı performans sağlayabilir. Özellikle hafif hava araçları, RC modelcilik uygulamaları ve eğitim amaçlı güç aktarım projeleri için tercih edilebilir.
A2212 1400KV motor doğrudan Arduino’ya bağlanarak çalıştırılamaz. Motorun kontrol edilebilmesi için uygun akım değerine sahip bir ESC yani Elektronik Hız Kontrolcü, uygun Li-Po batarya ve güvenli bağlantı düzeni kullanılmalıdır.
Öne Çıkan Özellikler
- Fırçasız BLDC motor yapısına sahiptir.
- 1400KV devir karakteristiği ile yüksek hızlı uygulamalara uygundur.
- 2S - 3S Li-Po batarya sistemleriyle kullanılabilir.
- ESC ile hız kontrolü yapılabilir.
- RC uçak, drone ve modelcilik projeleri için uygundur.
- Hafif ve kompakt yapısı sayesinde hava aracı projelerinde tercih edilir.
- Fırçasız yapı sayesinde daha az ısınma ve daha uzun kullanım ömrü sunar.
- Arduino ile ESC üzerinden temel hız kontrol testleri yapılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Motor Tipi | Fırçasız BLDC Motor |
| Model | A2212 |
| KV Değeri | 1400KV |
| Çalışma Voltajı | 7.4V - 11.1V / 2S - 3S Li-Po |
| Maksimum Güç | 150W |
| Çekilen Akım | 10A - 15A / Maksimum 16A |
| Mil Çapı | 3.17 mm |
| Motor Ağırlığı | Yaklaşık 48 g |
| Tavsiye Edilen ESC | 20A - 30A ESC |
| Pervane Uyumluluğu | 7x3.5, 8x4, 9x4.7 |
A2212 - 1400KV Datasheet

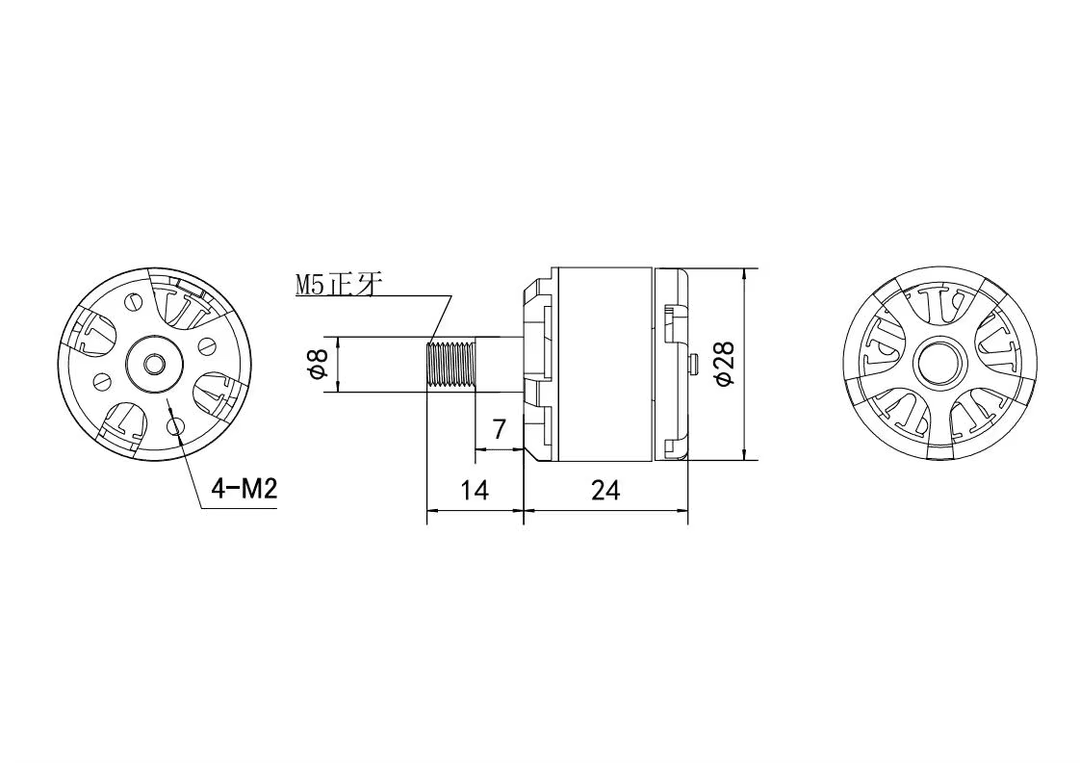

Teknik Resim
Arduino ve ESC ile Kullanım Mantığı
A2212 1400KV motorun hız kontrolü için ESC kullanılır. Arduino, ESC’nin sinyal kablosuna servo sinyaline benzer PWM komutu gönderir. ESC ise bataryadan aldığı gücü motora uygun şekilde aktararak motor hızını kontrol eder.
| Bağlantı | Açıklama |
|---|---|
| Motorun 3 faz kablosu | ESC’nin 3 motor çıkışına bağlanır. Dönüş yönü ters ise iki kablonun yeri değiştirilebilir. |
| ESC güç girişi | 2S veya 3S Li-Po bataryaya bağlanır. |
| ESC sinyal kablosu | Arduino üzerinde PWM sinyali verilecek dijital pine bağlanır. Örneğin D9. |
| ESC GND | Arduino GND ile ortaklanmalıdır. |
Kullanım Alanları
- RC uçaklar ve model uçaklar
- Drone ve multikopter sistemleri
- Hobi ve modelcilik projeleri
- Hafif elektrikli araç uygulamaları
- Robotik güç aktarım projeleri
- Eğitim amaçlı Arduino + ESC motor kontrol uygulamaları
- Elektronik hız kontrol sistemleriyle yapılan güç denemeleri
Örnek Uygulamalar
- Arduino ile ESC sinyali göndererek BLDC motor hız kontrolü
- Potansiyometre ile motor devir kontrolü
- Servo tester mantığıyla ESC test uygulaması
- RC uçak motor test düzeneği
- Drone motor yön ve hız kontrol denemesi
- Pervane ve ESC uyumluluk testleri
A2212 1400KV BLDC Motor Hakkında Detaylı Blog Yazısı
BLDC motorun ne olduğu, A2212 1400KV motorun nasıl kullanılacağı, ESC bağlantısı, Arduino ile temel hız kontrolü ve güvenli test adımları hakkında detaylı bilgi almak için Robomer Blog yazımızı inceleyebilirsiniz.
BLDC Motor Blog Yazısını OkuBasit Proje: Arduino ile BLDC Motor Hız Kontrolü
A2212 1400KV motor ile yapılabilecek en temel projelerden biri Arduino ile ESC üzerinden BLDC motor hız kontrolü uygulamasıdır. Bu projede Arduino, ESC’ye PWM sinyali gönderir ve ESC motorun hızını kontrol eder.
Potansiyometre eklenerek motor hızı manuel olarak artırılıp azaltılabilir. Bu uygulama, drone motor sistemleri ve RC modelcilik projelerinde ESC kontrol mantığını öğrenmek için iyi bir başlangıçtır.
Proje Mantığı
- Arduino, ESC’nin sinyal girişine PWM kontrol sinyali gönderir.
- ESC, Li-Po bataryadan aldığı gücü BLDC motora aktarır.
- Motor hızı verilen sinyal değerine göre artar veya azalır.
- Potansiyometre kullanılarak hız değeri kullanıcı tarafından ayarlanabilir.
- Testler güvenlik için pervanesiz yapılmalıdır.
Örnek Proje Bağlantısı
| Parça | Bağlantı |
|---|---|
| A2212 Motor 3 faz kablosu | ESC motor çıkışlarına bağlanır |
| ESC güç girişi | 2S / 3S Li-Po batarya |
| ESC sinyal kablosu | Arduino D9 |
| ESC GND | Arduino GND ile ortak |
| Potansiyometre orta ucu | Arduino A0 |
Bu proje için Arduino ESC test kodları, bağlantı notları ve güvenlik dokümanları Robomer GitHub rehberinde yer alabilir.
GitHub Kodları ve Motor Rehberi
A2212 1400KV BLDC motor için Arduino ESC test kodlarına, potansiyometre ile hız kontrol örneklerine, bağlantı notlarına ve güvenlik dokümanlarına Robomer GitHub motor rehberi üzerinden ulaşabilirsiniz.
A2212 1400KV GitHub Kodlarını İncelePaket İçeriği

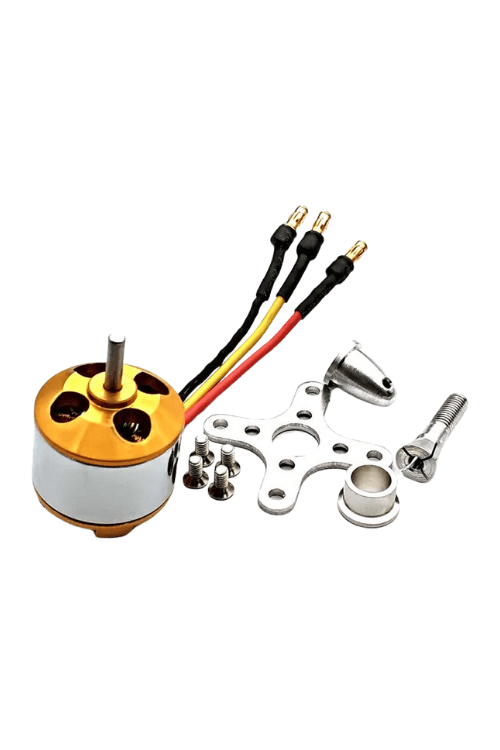

- 1 adet A2212 - 1400KV Fırçasız BLDC Motor
Dikkat Edilmesi Gerekenler
- BLDC motorlar ESC olmadan doğrudan çalıştırılamaz.
- ESC ve batarya seçimi motorun akım ve voltaj değerlerine uygun yapılmalıdır.
- İlk testlerde pervane kesinlikle takılı olmamalıdır.
- Motor dönüş yönü ters ise ESC ile motor arasındaki üç faz kablosundan herhangi ikisinin yeri değiştirilebilir.
- ESC kalibrasyonu yapılmadan motor istenen şekilde tepki vermeyebilir.
- Li-Po batarya kullanırken kısa devre, ters polarite ve aşırı deşarj risklerine dikkat edilmelidir.
- Yüksek devirli motor testlerinde gözlük ve güvenli test alanı kullanılması önerilir.
Projeye Hemen Başlayın
A2212 - 1400KV Fırçasız BLDC Motor ile RC uçak, drone, modelcilik ve Arduino ESC kontrollü motor projelerinizi geliştirebilirsiniz. Detaylı anlatım için blog yazısını, örnek kodlar için GitHub motor rehberini inceleyebilirsiniz.
