Arduino Toprak Nem Sensörü Nedir? Arduino ile Toprak Nem Ölçümü

Arduino Toprak Nem Sensörü, toprağın nem durumunu ölçmek için kullanılan, analog ve dijital çıkış verebilen pratik bir sensör modülüdür. Akıllı bahçe, otomatik sulama, saksı nem takibi ve tarım teknolojileri projelerinde toprağın kuru mu nemli mi olduğunu anlamak için kullanılır.

Bu sensör, çatal uçlu prob kısmı toprağa yerleştirildiğinde toprağın iletkenlik durumuna göre farklı değerler üretir. Arduino analog girişinden bu değer okunarak nem seviyesi yorumlanabilir. Dijital çıkış tarafında ise modül üzerindeki trimpot ile belirlenen eşik değerine göre kuru/nemli bilgisi alınabilir.

Arduino Toprak Nem Sensörü Nedir?

Arduino Toprak Nem Sensörü, temel olarak iki parçadan oluşur: toprağa batırılan çatal uçlu prob ve sinyal işleme görevini üstlenen kontrol modülü. Prob toprağa yerleştirildiğinde, toprağın nem oranına bağlı olarak prob uçları arasındaki elektriksel iletkenlik değişir.

Kuru toprak elektrik akımını daha zor iletirken, nemli toprak daha kolay iletir. Sensör bu değişimi analog bir değere dönüştürür. Arduino bu analog değeri okuyarak toprağın kuru, orta nemli veya nemli olduğunu yazılımsal olarak yorumlayabilir.

Toprak Nem Sensörü Nasıl Çalışır?

Bu sensör tipi rezistif ölçüm mantığıyla çalışır. Çatal uçlu prob toprakla temas ettiğinde iki elektrot arasındaki direnç değeri toprağın nem durumuna göre değişir. Toprak kurudukça direnç yükselir, toprak nemlendikçe direnç düşer.

Modül bu değişimi Arduino tarafından okunabilir hale getirir. Analog çıkıştan sürekli değişen bir değer alınır. Dijital çıkışta ise modül üzerindeki trimpot ile belirlenen eşik değerine göre 0 veya 1 bilgisi okunabilir.

Kullanım Videosu

Bağlantı, kod yükleme, Seri Monitör üzerinden değer okuma ve kuru/nemli toprak testini aşağıdaki uygulama videosundan izleyebilirsiniz:

Arduino Toprak Nem Sensörü Teknik Özellikleri

Pin Yapısı ve Görevleri

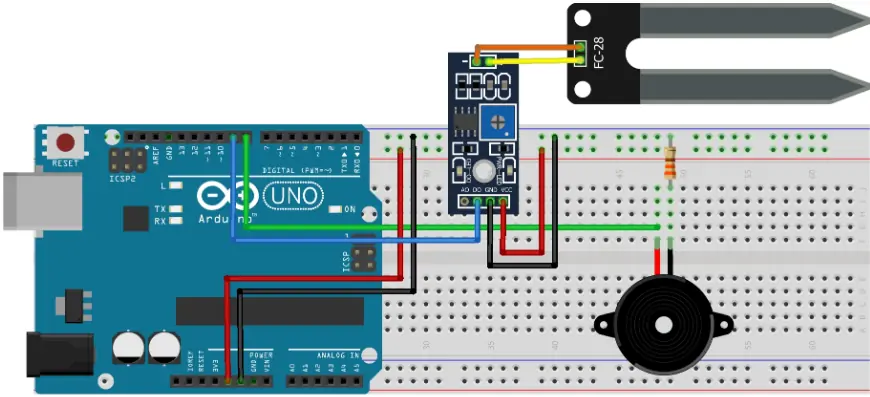

Toprak nem sensörü modülünde genellikle VCC, GND, AO ve DO pinleri bulunur. Bazı modellerde pin isimleri farklı yazılabilir; bağlantı yapmadan önce modül üzerindeki pin etiketleri kontrol edilmelidir.

Arduino ile Toprak Nem Sensörü Kullanımı İçin Gerekli Malzemeler

Analog Çıkış ile Toprak Nem Değeri Okuma

Analog çıkış, sensörden gelen nem seviyesini sayısal olarak takip etmek için en kullanışlı yöntemdir. Arduino UNO’da A0 pininden okunan değer 0 ile 1023 arasında değişir. Bu değer, toprağın kuru ve ıslak durumlarına göre kalibre edilmelidir.

// Arduino Toprak Nem Sensörü - Analog Okuma Testi

#define TOPRAK_NEM_PIN A0

int nemDegeri = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  nemDegeri = analogRead(TOPRAK_NEM_PIN);

  Serial.print("Toprak Nem Degeri: ");
  Serial.println(nemDegeri);

  delay(500);
}

Nem Değerini Yüzdeye Çevirme

Her toprak tipi ve sensör bağlantısı farklı değerler üretebilir. Bu yüzden önce kuru toprakta ve ıslak toprakta Seri Monitör değerleri okunmalı, ardından bu değerlere göre kalibrasyon yapılmalıdır.

// Toprak nem değerini yüzdeye çevirme örneği

#define TOPRAK_NEM_PIN A0

int kuruDeger = 850;   // Kuru toprakta okunan örnek değer
int islakDeger = 350;  // Islak toprakta okunan örnek değer

void setup() {
  Serial.begin(9600);
}

void loop() {
  int hamDeger = analogRead(TOPRAK_NEM_PIN);

  int nemYuzdesi = map(hamDeger, kuruDeger, islakDeger, 0, 100);
  nemYuzdesi = constrain(nemYuzdesi, 0, 100);

  Serial.print("Ham Deger: ");
  Serial.print(hamDeger);
  Serial.print(" | Nem: %");
  Serial.println(nemYuzdesi);

  delay(1000);
}

Dijital Çıkış ile Kuru/Nemli Bilgisi Okuma

Sensör modülündeki DO pini, trimpot ile belirlenen eşik değerine göre dijital çıkış verir. Bu yöntem, yalnızca "toprak kuru mu?" veya "nem seviyesi eşik değerin altında mı?" gibi basit kararlar için kullanışlıdır.

// Arduino Toprak Nem Sensörü - Dijital Çıkış Testi

#define TOPRAK_NEM_DO 2

void setup() {
  Serial.begin(9600);
  pinMode(TOPRAK_NEM_DO, INPUT);
}

void loop() {
  int durum = digitalRead(TOPRAK_NEM_DO);

  if (durum == HIGH) {
    Serial.println("Toprak kuru veya esik altinda");
  } else {
    Serial.println("Toprak nemli veya esik ustunde");
  }

  delay(500);
}

Toprak Nem Sensörü ile Otomatik Sulama Mantığı

Toprak nem sensörü, röle modülü veya MOSFET devresi ile birlikte kullanıldığında otomatik sulama sistemi yapılabilir. Temel mantık oldukça basittir: nem değeri belirlenen eşik seviyesinin altına düşerse pompa çalışır; yeterli nem seviyesine ulaşıldığında pompa kapanır.

Kullanım Alanları

• Akıllı bahçe sistemleri
• Otomatik saksı sulama projeleri
• Toprak nem izleme panelleri
• LCD ekranlı çevresel veri takip sistemleri
• Röle kontrollü su pompası simülasyonları
• Arduino tabanlı tarım teknolojileri prototipleri
• IoT tabanlı uzaktan nem izleme projeleri

Sık Yapılan Hatalar ve Dikkat Edilmesi Gerekenler

• Sensörü sürekli enerjili bırakmak: Rezistif prob yapısı nedeniyle uzun süre enerjili ve ıslak ortamda bırakıldığında korozyon hızlanabilir.
• Kalibrasyon yapmamak: Her toprak tipi farklı değer verir. Kuru ve ıslak değerler mutlaka Seri Monitör üzerinden ölçülmelidir.
• Toprağa fazla bastırmak: Probun mekanik olarak zorlanması bağlantı noktalarına zarar verebilir.
• Pompayı doğrudan Arduino pininden beslemek: Su pompası veya motor gibi yükler Arduino pininden doğrudan çalıştırılmamalıdır. Röle, MOSFET veya uygun sürücü kullanılmalıdır.
• Ortak GND bağlantısını unutmak: Arduino, sensör ve harici besleme kullanılan devrelerde GND hattı ortaklanmalıdır.

Sık Sorulan Sorular

Toprak nem sensörü analog mu dijital mi?

Bu modül hem analog hem de dijital çıkış verebilir. Analog çıkış nem seviyesini daha detaylı okumak için, dijital çıkış ise eşik değerine göre kuru/nemli kararı almak için kullanılır.

Toprak nem sensörü uzun süre toprakta kalabilir mi?

Kısa süreli testler ve eğitim projeleri için kullanılabilir. Ancak rezistif prob yapısı nedeniyle uzun süre ıslak toprakta ve sürekli enerjili bırakılması korozyona neden olabilir. Daha uzun ömür için yalnızca ölçüm sırasında enerji vermek daha doğru olur.

Otomatik sulama sisteminde doğrudan pompa çalıştırabilir miyim?

Pompa Arduino pininden doğrudan çalıştırılmamalıdır. Pompa için röle modülü, MOSFET veya uygun bir motor sürücü kullanılmalıdır. Pompa gerilimi ve akım ihtiyacına uygun harici besleme seçilmelidir.

Toprak nem değeri neden kararsız çıkıyor?

Gevşek jumper bağlantıları, farklı toprak yoğunluğu, probun toprağa temas açısı, yetersiz besleme veya nemin toprak içinde homojen dağılmaması kararsız değerlere neden olabilir. Daha kararlı sonuç için birkaç okumanın ortalamasını almak faydalıdır.

Robomer’de Bulabileceğiniz İlgili Ürünler

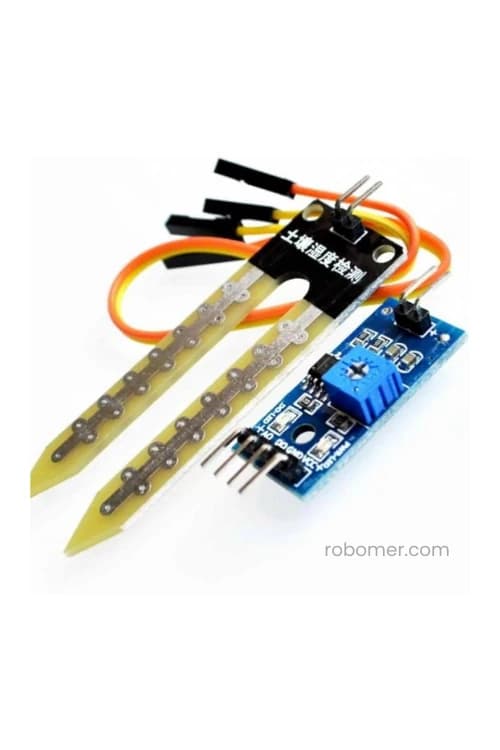

Arduino Toprak Nem Sensörü

Analog ve dijital çıkışlı, trimpot ile eşik ayarı yapılabilen toprak nem sensörü modülü.

Ürünü İncele

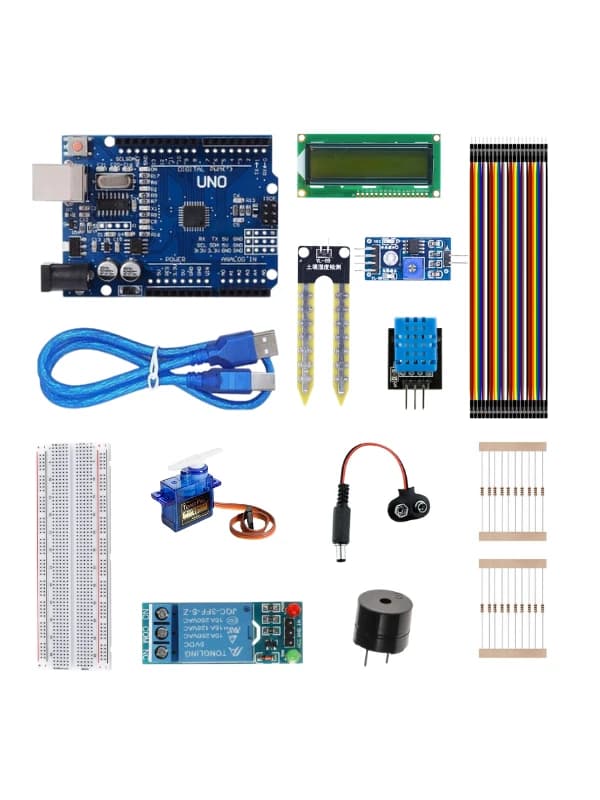

Toprak Nem Sensörü Geliştirme Seti

Toprak nem sensörü, DHT11, LCD ekran, röle ve diğer parçalarla otomatik sulama projelerine uygun proje seti.

Seti İncele

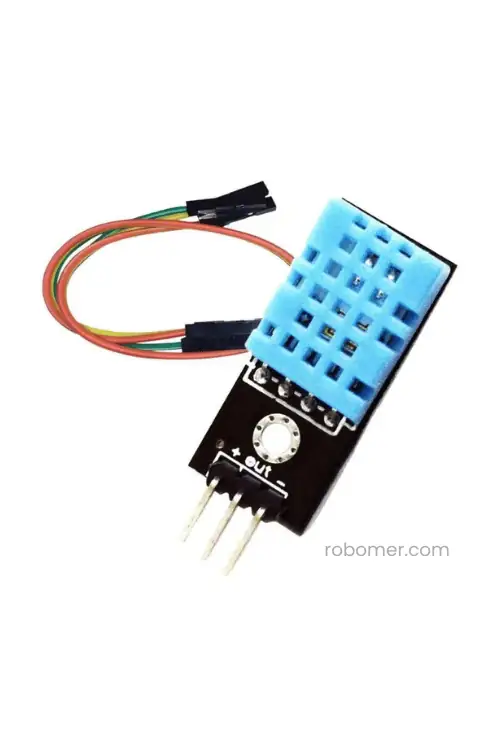

DHT11 Isı ve Nem Sensörü

Ortam sıcaklığı ve hava nemi ölçümü için kullanılan, toprak nem projelerine çevresel veri ekleyen sensör modülü.

Ürünü İncele

Sonuç

Arduino Toprak Nem Sensörü, toprak nemini ölçmek ve sulama sistemleri için karar mekanizması oluşturmak isteyen kullanıcılar için pratik bir sensör modülüdür. Analog çıkışı sayesinde nem seviyesini detaylı şekilde takip edebilir, dijital çıkışı sayesinde trimpot ile belirlenen eşik değerine göre kuru/nemli bilgisi alabilirsiniz.

Bu temel mantığı kullanarak LCD ekranlı nem göstergesi, otomatik sulama sistemi, IoT bahçe takip paneli veya röle kontrollü sulama prototipi geliştirebilirsiniz.
