4x4 Membran Tuş Takımı Nedir? Arduino ile Keypad Kullanımı

4x4 Membran Tuş Takımı Nedir, 4x4 membran tuş takımı, Arduino projelerinde kullanıcıdan şifre, komut veya menü seçimi almak için kullanılan 16 tuşlu ince keypad modülüdür.

Bu yazıda bu komponentin ne işe yaradığını, nasıl çalıştığını, Arduino ile nasıl bağlanacağını, örnek kodunu, kullanım alanlarını ve sık karşılaşılan hataları adım adım inceleyeceğiz.

4x4 Membran Tuş Takımı Nedir Nedir?

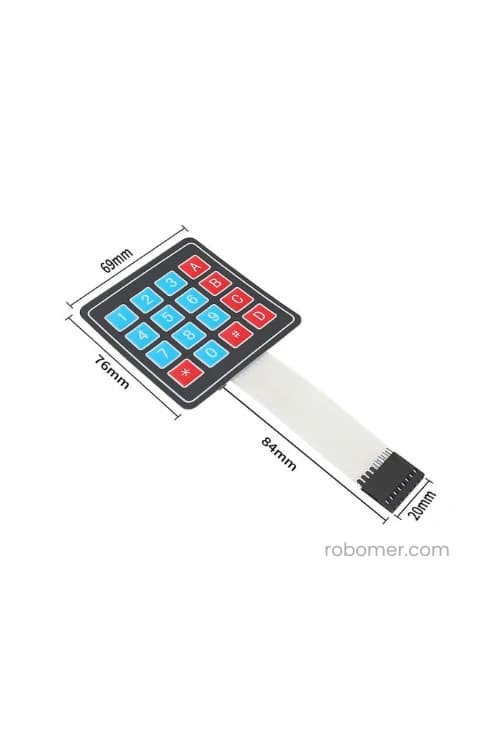

4x4 keypad, 4 satır ve 4 sütundan oluşan matris bir tuş takımıdır. Arduino satır ve sütun pinlerini sırayla tarayarak hangi tuşa basıldığını belirler. Bu sayede 16 farklı tuş yalnızca 8 bağlantı hattı ile okunabilir.

Şifreli kapı kilidi, menü kontrollü LCD uygulamaları, servo kilit sistemleri, alarm devreleri ve kullanıcı girişli otomasyon projelerinde kullanılır.

Kullanım Videosu

Bağlantı, kod yükleme ve test aşamalarını aşağıdaki uygulama videosundan izleyebilirsiniz:

Pinler ve Bağlantı Mantığı

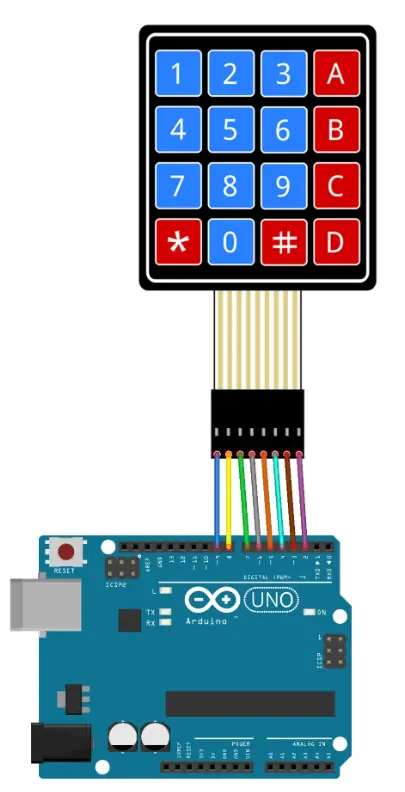

Bağlantı yapmadan önce modül üzerindeki pin isimleri kontrol edilmelidir. Aşağıdaki tablo Arduino projelerinde en sık kullanılan bağlantı mantığını gösterir.

Arduino ile Kullanım İçin Gerekli Malzemeler

Arduino Kod Örneği

Aşağıdaki örnek kod, komponenti temel seviyede test etmek için kullanılabilir. Daha gelişmiş proje kodları için GitHub bağlantısı bölümünü kullanabilirsiniz.

#include <Keypad.h>

const byte ROWS = 4;
const byte COLS = 4;

char keys[ROWS][COLS] = {
  {'1','2','3','A'},
  {'4','5','6','B'},
  {'7','8','9','C'},
  {'*','0','#','D'}
};

byte rowPins[ROWS] = {A0, A1, A2, A3};
byte colPins[COLS] = {2, 3, 4, 5};

Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

void setup() {
  Serial.begin(9600);
}

void loop() {
  char key = keypad.getKey();

  if (key) {
    Serial.print("Basilan tus: ");
    Serial.println(key);
  }
}

Nerelerde Kullanılır?

• Şifreli kapı kilidi
• LCD menü kontrolü
• Servo kilit sistemi
• Alarm devresi şifre girişi
• Kullanıcıdan sayı veya komut alma

Sık Yapılan Hatalar ve Dikkat Edilmesi Gerekenler

• Satır ve sütun pinleri yanlış sırayla bağlanırsa basılan tuşlar farklı görünebilir.
• Keypad kütüphanesi Arduino IDE’ye yüklenmemişse kod derlenmez.
• Kablo bağlantıları gevşekse bazı tuşlar okunmayabilir.
• Aynı anda çok fazla tuşa basmak matris okumada karışıklığa neden olabilir.

Robomer’de Bulabileceğiniz İlgili Ürünler

Membran Tuş Takımı 4x4 16 Tuşlu

Şifre, menü ve kullanıcı girişi için kullanılan 16 tuşlu klasik membran keypad modülüdür.

Ürünü İncele

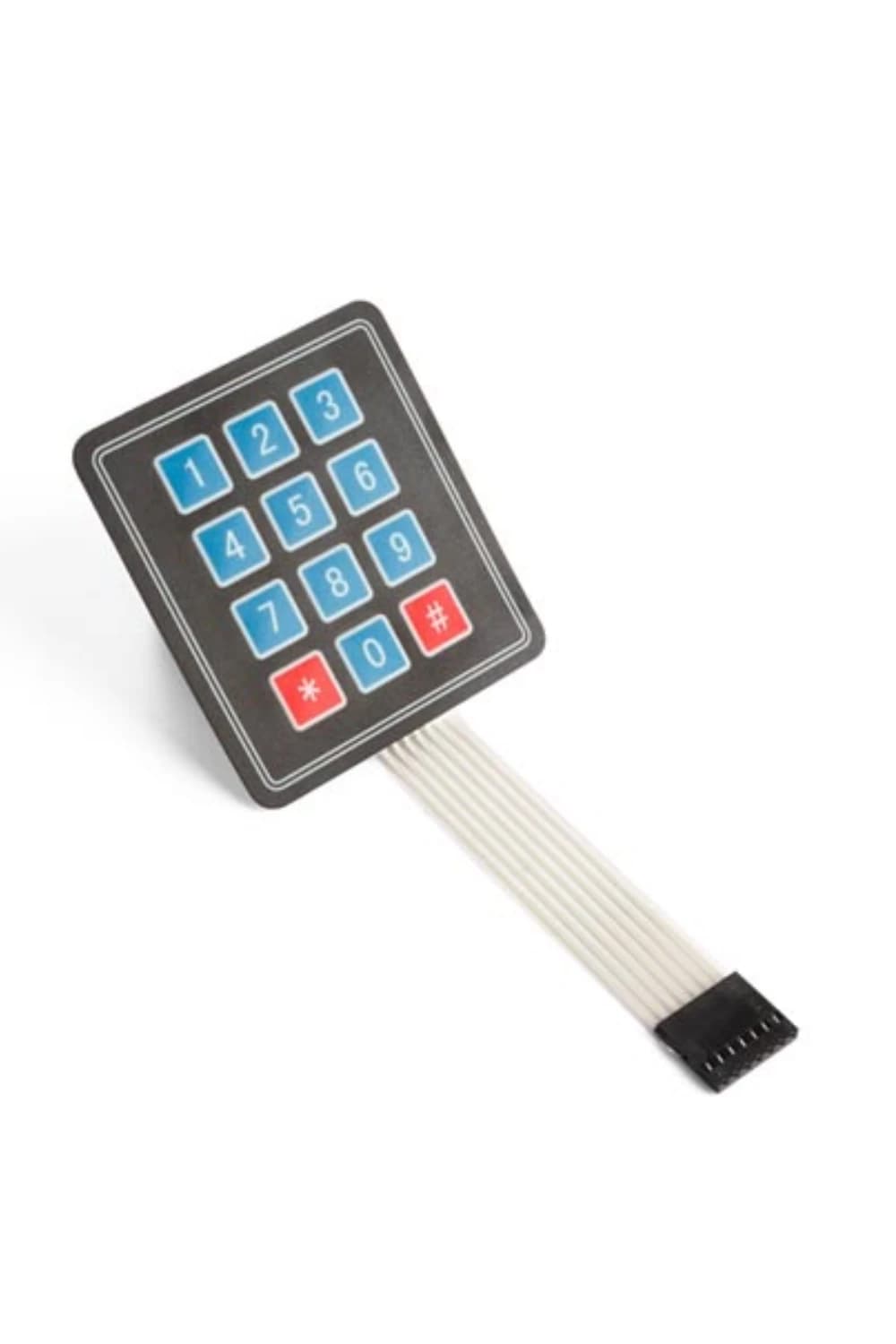

3x4 Membran Tuş Takımı 12 Tuş Keypad

0-9 rakamları, yıldız ve kare tuşlarıyla temel şifre girişi ve menü kontrolü için kullanılan 12 tuşlu keypad modülüdür.

Ürünü İncele

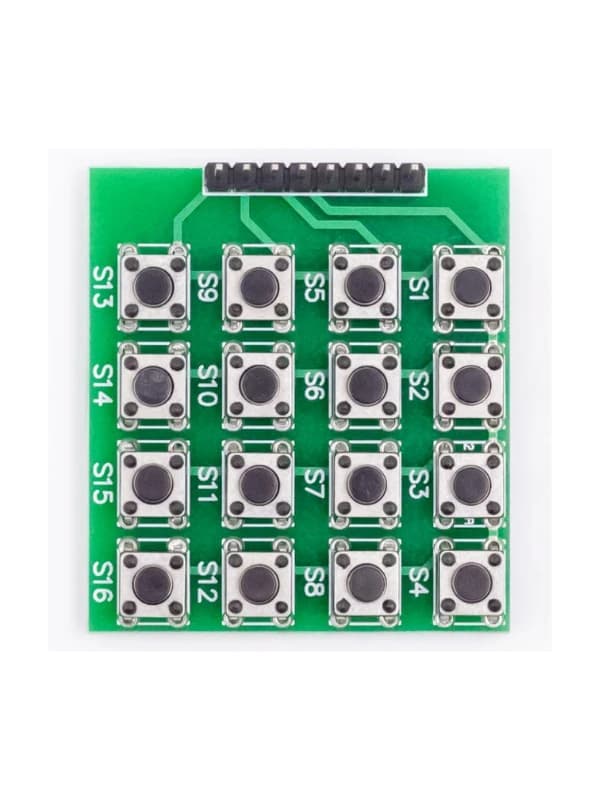

16 Butonlu 4x4 Matrix Tuş Takımı

Daha sağlam buton yapısıyla şifreli kapı kilidi, kontrol paneli ve Arduino menü uygulamaları için kullanılan 4x4 matrix tuş takımıdır.

Ürünü İncele

Sonuç

4x4 membran tuş takımı, Arduino projelerine kullanıcı girişi eklemenin en pratik yollarından biridir. Basit bağlantı yapısı ve Keypad kütüphanesi sayesinde şifreli sistemler, menüler ve kontrol panelleri kolayca geliştirilebilir.
