4'lü Çizgi İzleyen Sensör Seti Nedir?

4'lü Çizgi İzleyen Sensör Seti Nedir? Arduino ile Çizgi Takip Eden Robot Yapımı

4'lü çizgi izleyen sensör seti, robotik projelerde zemindeki siyah çizgiyi veya açık/koyu yüzey farkını algılamak için kullanılan kızılötesi tabanlı bir sensör setidir. Özellikle Arduino ile çizgi izleyen robot, labirent çözen robot ve otonom mini araç projelerinde sıkça tercih edilir.

4'lü çizgi izleyen sensör seti

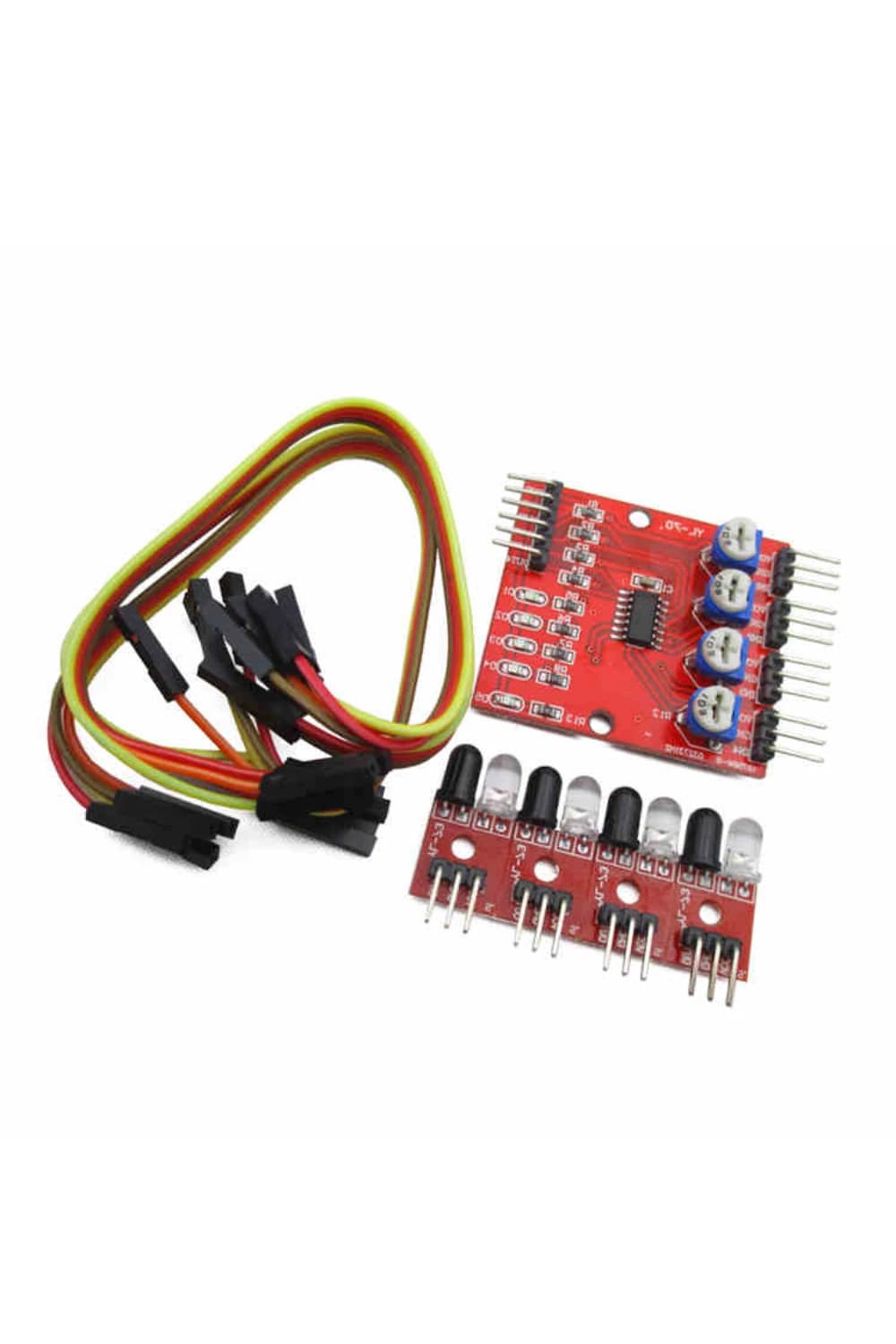

4 bağımsız IR alıcı-verici sensör modülü ve kontrol kartından oluşan çizgi izleyen sensör seti.

4'lü Çizgi İzleyen Sensör Seti Nedir?

Bu sensör seti, zemin üzerindeki çizgiyi algılamak için kullanılan 4 adet bağımsız kızılötesi alıcı-verici sensör modülünden ve bu modüllerin dijital çıkışlarını kontrol kartı üzerinden dışarı veren bir yapıdan oluşur. Her sensör ayrı ayrı konumlandırılabildiği için robot şasesine göre daha esnek montaj yapılabilir.

Nasıl Çalışır?

Sensörler zemine kızılötesi ışık gönderir. Açık renkli yüzeyler bu ışığı daha fazla yansıtırken, siyah çizgi gibi koyu yüzeyler ışığı daha fazla emer. Sensör kartı bu yansıma farkını algılayarak Arduino'ya dijital HIGH/LOW sinyali gönderir. Arduino da bu sinyallere göre robotun sağa, sola veya ileri gitmesine karar verir.

Önemli not: Sensörün siyah çizgide HIGH mı yoksa LOW mu verdiği modül ayarına göre değişebilir. Bu yüzden önce test kodu ile değerleri Serial Monitor'de kontrol etmek gerekir.

Nerelerde Kullanılır?

  • Çizgi izleyen robot projeleri
  • Arduino tabanlı robotik uygulamalar
  • Otonom araç ve mini robot sistemleri
  • Labirent çözen robot uygulamaları
  • Robot yarışmaları ve eğitim projeleri
  • DIY elektronik ve hobi projeleri

Teknik Özellikler

Sensör yapısı4 adet bağımsız kızılötesi alıcı-verici sensör modülü
Çalışma voltajı3.3V - 5V
Çıkış tipiDijital OUT çıkışı
Mesafe ayarı1 mm - 10 cm arası ayarlanabilir
HassasiyetHer sensör için ayrı potansiyometre

Arduino Bağlantısı

Sensör SetiArduino UNO
VCC5V
GNDGND
OUT1D2
OUT2D3
OUT3D4
OUT4D5

Arduino Test Kodu

Aşağıdaki kod, 4 sensörün dijital çıkışlarını Serial Monitor üzerinde gösterir.

#define SENSOR_1 2
#define SENSOR_2 3
#define SENSOR_3 4
#define SENSOR_4 5

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_1, INPUT);
  pinMode(SENSOR_2, INPUT);
  pinMode(SENSOR_3, INPUT);
  pinMode(SENSOR_4, INPUT);
}

void loop() {
  Serial.print("S1: "); Serial.print(digitalRead(SENSOR_1));
  Serial.print(" | S2: "); Serial.print(digitalRead(SENSOR_2));
  Serial.print(" | S3: "); Serial.print(digitalRead(SENSOR_3));
  Serial.print(" | S4: "); Serial.println(digitalRead(SENSOR_4));
  delay(200);
}

Basit Proje: Çizgi Merkezdeyse Yeşil, Saparsa Kırmızı LED

Basit bir test projesinde orta sensörler çizgiyi algılıyorsa yeşil LED, robot çizgiden saparsa kırmızı LED yakılabilir. Bu proje çizgi izleyen robot mantığını görsel olarak anlamak için idealdir.

GitHub Kodları

Arduino örnek kodları, bağlantı dokümanları ve proje açıklamaları GitHub klasöründe yayınlanabilir.

GitHub Kodlarını İncele

4'lü Çizgi İzleyen Sensör Setini İnceleyin

Çizgi izleyen robot, labirent robotu ve Arduino robotik projeleri için Robomer stoklarındaki 4'lü çizgi izleyen sensör setini inceleyebilirsiniz.

Ürünü İncele
