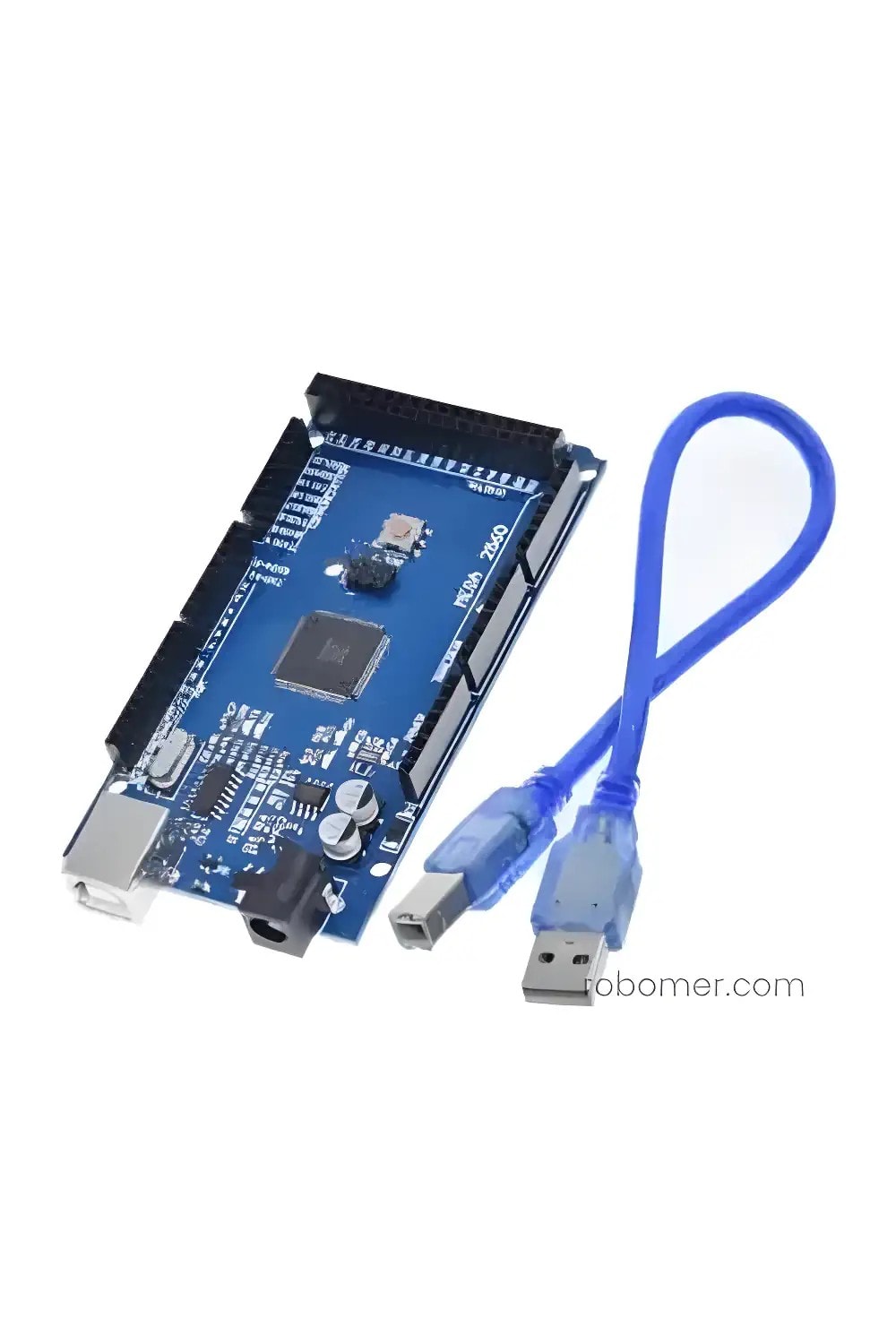

Arduino Mega 2560 R3 CH340 Klon Geliştirme Kartı + Kablo Hediyeli
SKU RM-ARDUNO-MEGA2560-0005
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
Arduino Mega 2560 R3 CH340 Klon Geliştirme Kartı
Ürün Açıklaması
Arduino Mega 2560 R3 CH340 klonu, orijinal Arduino Mega'ya benzer özelliklere sahip, daha uygun fiyatlı bir geliştirme kartıdır. Atmega2560 mikrodenetleyiciye sahiptir ve 54 dijital giriş/çıkış pini (15'i PWM), 16 analog giriş, 4 UART, 16 MHz kristal osilatör, USB bağlantısı ve diğer temel özellikleri içerir.
Orijinalinden temel farkı, USB-Seri dönüştürücü olarak CH340 çipini kullanmasıdır. Bu, bazı durumlarda (Windows 7 ve Mac OS X) ek sürücü yüklemesi gerektirebilir. Ancak, kullanım, yazılım ve genişletme kartlarıyla uyumluluk açısından orijinaliyle aynıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Mikrodenetleyici | Atmel ATmega2560 |
| Çalışma Gerilimi | 5V |
| Giriş Voltajı | 6-20V (önerilen 7-12V) |
| Dijital Giriş/Çıkış Pinleri | 54 (15'i PWM) |
| PWM Çıkış Pinleri | 15 |
| Analog Giriş Pinleri | 16 |
| Flash Hafıza | 256 KB (8 KB bootloader için kullanılır) |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| Saat Hızı | 16 MHz |
| Boyutlar | 102mm x 54mm |
| Ağırlık | ~37g |
| Ek Arayüzler | SPI, I2C, 4x UART |
Bağlantı Şeması
Pin Yapısı
| Pin Adı | Açıklama |
|---|---|
| GND | Toprak bağlantı noktası |
| 5V | 5V güç çıkışı |
| 3.3V | 3.3V güç çıkışı |
| RESET | Kartın sıfırlanmasını sağlar |
| AREF | Analog referans voltaj pini |
| D0-D53 | Dijital giriş/çıkış pinleri |
| A0-A15 | Analog giriş pinleri |
| SDA, SCL | I2C veri ve saat pinleri |
| MISO, MOSI, SCK, SS | SPI iletişim pinleri |
| VIN | Harici güç kaynağı girişi |
