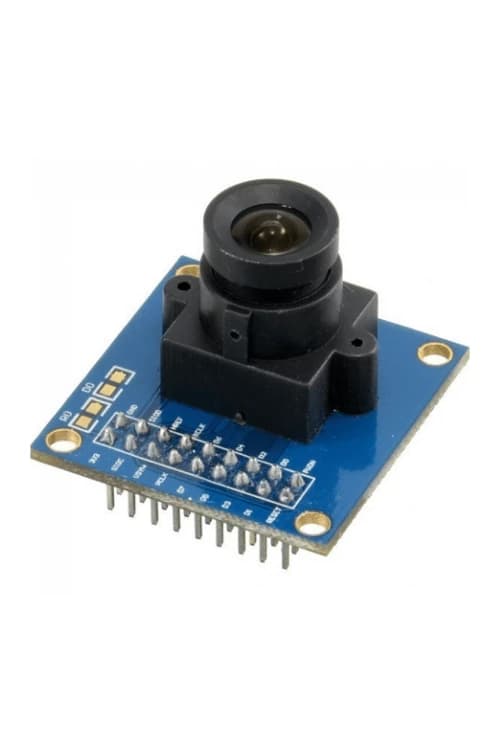

Arduino Kamera Modül - OV7670
OV7670 Arduino Kamera Modülü, 640x480 VGA çözünürlüğe sahip, kompakt ve düşük maliyetli bir kamera modülüdür. Görüntü yakalama, kamera arayüzü öğrenme, robotik görüntüleme ve temel görüntü işleme projelerinde kullanılabilir.
Modül; kamera ayarları için SCCB/I2C benzeri kontrol hattı, görüntü aktarımı için ise 8-bit paralel veri çıkışı kullanır. Bu nedenle klasik analog/dijital sensörlerden daha gelişmiş bir bağlantı yapısına sahiptir.
Dikkat: OV7670 modülü 3.3V ile çalışır. Arduino UNO gibi 5V lojik seviyesine sahip kartlarla kullanırken
seviye dönüştürücü kullanılması önerilir. Arduino UNO ile tam görüntü yakalama işlemi ileri seviye uygulama gerektirir.
Öne Çıkan Özellikler
- 640x480 VGA çözünürlük desteği
- YUV, RGB ve GRB görüntü çıkış formatları
- 3.3V DC çalışma gerilimi
- Sabit odaklı lens yapısı
- SCCB/I2C kontrol hattı
- 8-bit paralel görüntü veri çıkışı
- Robotik ve görüntü işleme projeleri için uygun
- Kompakt 34mm x 34mm modül tasarımı
Teknik Özellikler
| Ürün Tipi | Kamera Modülü |
| Model | OV7670 |
| Çözünürlük | 640x480 VGA |
| Piksel Boyutu | 3.6µm x 3.6µm |
| Çıkış Formatı | YUV, RGB, GRB |
| Çalışma Gerilimi | 3.3V DC |
| Lens Tipi | Sabit odaklı |
| Arayüz | SCCB/I2C kontrol + paralel veri çıkışı |
| Boyut | 34mm x 34mm |
Pin Açıklamaları
| 3.3V | Besleme girişi |
| GND | Toprak bağlantısı |
| SCL | SCCB/I2C saat hattı |
| SDA | SCCB/I2C veri hattı |
| VS | Dikey senkronizasyon sinyali |
| HS | Yatay senkronizasyon sinyali |
| PCLK / PLK | Piksel saat sinyali |
| XCLK / XLK | Harici saat sinyali |
| D0-D7 | 8-bit görüntü veri çıkışı |
| RET/RST | Reset pini |
| PWDN | Güç tasarrufu modu kontrolü |
Kullanım Alanları
- Görüntü işleme projeleri
- Nesne algılama ve takibi
- Robotik kamera uygulamaları
- Yapay zeka altyapı denemeleri
- Güvenlik sistemi prototipleri
- QR kod ve barkod okuma sistemleri
Blog ve Arduino Kodları
OV7670 kamera modülünün çalışma mantığı, bağlantı detayları ve örnek kullanım notları için blog yazısını ve GitHub dosyalarını inceleyebilirsiniz.
Blog Yazısını Oku GitHub Kodlarını Gör
Ürün İçeriği
- 1 Adet OV7670 Arduino Kamera Modülü
