ACS712 Akım Sensörü
ACS712 Akım Sensörü

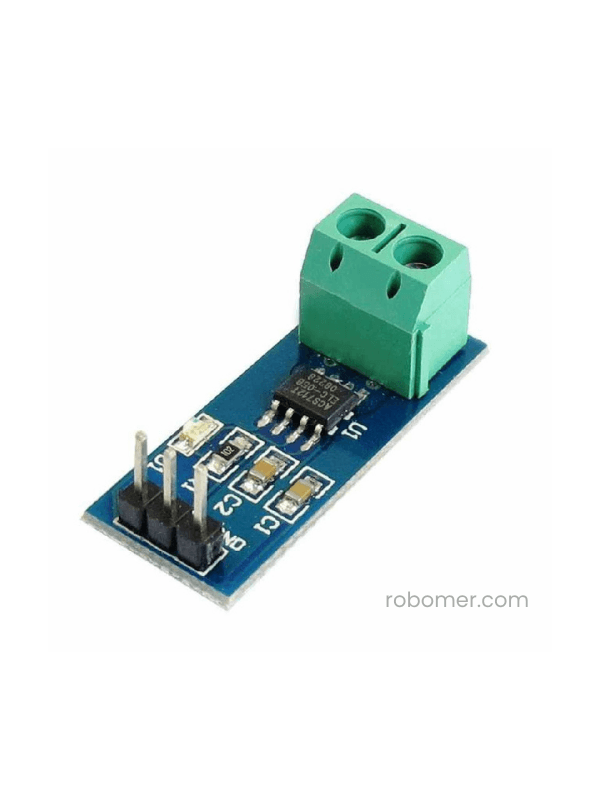

ACS712 Akım Sensörü, devreden geçen akımı ölçmek için kullanılan analog çıkışlı bir Hall etkisi sensör modülüdür. Arduino, ESP32, ESP8266, Raspberry Pi Pico ve benzeri geliştirme kartlarıyla akım ölçümü, yük takibi, motor akımı izleme ve güç tüketimi kontrol projelerinde kullanılabilir.
ACS712 sensörü akım yokken yaklaşık VCC/2 seviyesinde çıkış verir. Akım sensörden geçtiğinde çıkış voltajı akım yönüne ve büyüklüğüne göre artar veya azalır. Arduino analog girişinden bu voltaj okunarak amper cinsinden yaklaşık akım değeri hesaplanabilir.
Bu sensör; DC akım ölçümü, düşük voltajlı yük izleme, motor akımı kontrolü, batarya beslemeli devrelerde tüketim takibi ve eğitim amaçlı elektronik projeleri için pratik bir çözümdür.
Öne Çıkan Özellikler
- Hall etkisi prensibiyle akım ölçümü yapar.
- Analog çıkış sayesinde Arduino analog pinleriyle kolayca okunabilir.
- DC akım ölçümü ve basit AC RMS ölçüm uygulamalarında kullanılabilir.
- Yük akımı, motor akımı ve güç tüketimi takip projelerine uygundur.
- Akım yönüne göre çıkış voltajı artabilir veya azalabilir.
- Arduino, ESP32 ve benzeri mikrodenetleyicilerle kullanılabilir.
- Eğitim, prototipleme ve laboratuvar devreleri için uygundur.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Sensör Tipi | Hall etkili akım sensörü |
| Çıkış Tipi | Analog voltaj çıkışı |
| Besleme Gerilimi | Genellikle 5V |
| Sıfır Akım Çıkışı | Yaklaşık VCC/2 |
| Hassasiyet | Modele göre 185 mV/A, 100 mV/A veya 66 mV/A |
| Arduino Bağlantısı | OUT pini analog girişe bağlanır |
| Kullanım Alanı | Akım ölçümü, yük takibi, motor akımı, güç tüketimi projeleri |

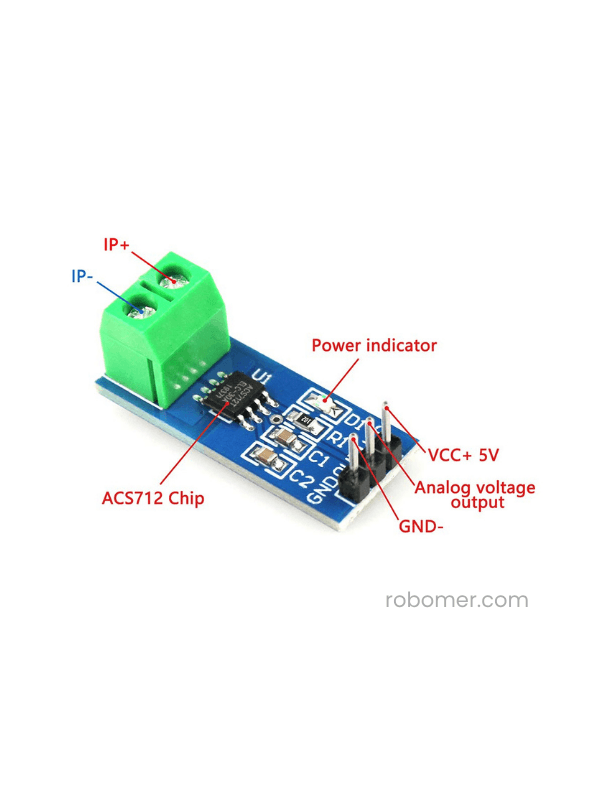

Pin Yapısı
| Pin / Terminal | Açıklama | Bağlantı |
|---|---|---|
| VCC | Sensör besleme pini | Arduino 5V |
| GND | Toprak bağlantısı | Arduino GND |
| OUT | Analog çıkış pini | Arduino A0 |
| IP+ | Akım giriş terminali | Ölçülecek yük hattı |
| IP- | Akım çıkış terminali | Yük tarafı |

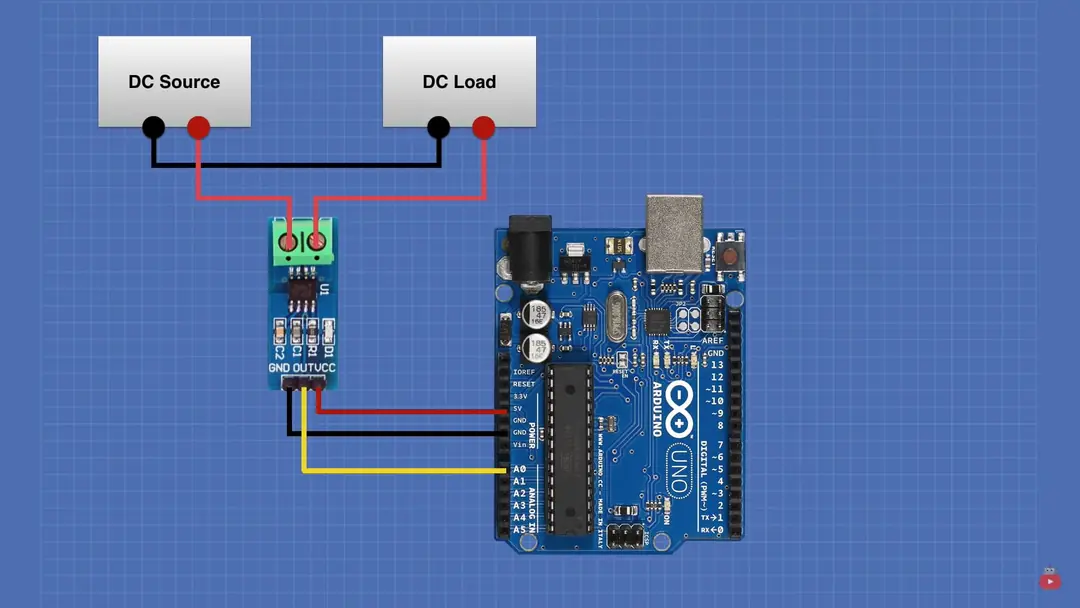

Arduino Bağlantı Şeması
ACS712 sensörü Arduino ile analog çıkış üzerinden kullanılır. OUT pini Arduino üzerindeki A0 analog girişine bağlanır. Ölçülecek yük hattı ise sensörün IP+ ve IP- akım terminallerinden seri olarak geçirilir.
Kullanım Alanları
- Arduino ile DC akım ölçümü
- Motor akımı izleme projeleri
- Batarya tüketimi takip uygulamaları
- Yük akımı ve güç tüketimi kontrolü
- Solar panel veya düşük voltajlı güç sistemleri
- Akım eşik uyarısı projeleri
- Elektronik eğitim ve laboratuvar uygulamaları
ACS712 Hakkında Detaylı Blog Yazısı
ACS712 sensörünün ne olduğu, nasıl çalıştığı, Arduino ile nasıl bağlandığı, kalibrasyon mantığı ve örnek kodları hakkında detaylı bilgi almak için Robomer Blog yazımızı inceleyebilirsiniz.
ACS712 Nedir? Blog Yazısını OkuGitHub Kodları ve Sensör Rehberi
ACS712 sensörü için örnek Arduino kodlarına, DC akım okuma uygulamalarına, RMS hesaplama örneklerine, bağlantı notlarına ve sorun giderme dokümanlarına Robomer GitHub sensör rehberi üzerinden ulaşabilirsiniz.
ACS712 GitHub Kodlarını İncelePaket İçeriği
- 1 adet ACS712 Akım Sensörü
Dikkat Edilmesi Gerekenler
- ACS712 akımı seri bağlanarak ölçer; sensör yük hattına paralel bağlanmamalıdır.
- Kodda kullanılan hassasiyet değeri sensör modeline göre ayarlanmalıdır.
- Akım yokken sıfır noktası kalibrasyonu yapılmalıdır.
- Yüksek akım terminalleri gevşek bırakılmamalıdır.
- Şebeke gerilimi gibi yüksek voltajlı AC uygulamalarda çalışmak tehlikelidir.
- İlk testlerin düşük voltajlı DC yüklerle yapılması önerilir.
Projeye Hemen Başlayın
ACS712 Akım Sensörü ile Arduino tabanlı akım ölçümü, yük izleme, motor akımı takip ve güç tüketimi projelerinizi kolayca geliştirebilirsiniz. Detaylı anlatım için blog yazısını, örnek kodlar için GitHub sensör rehberini inceleyebilirsiniz.
