74LS47 DIP-16 BCD - 7 Segment Decoder Entegresi
Ürün Açıklaması
74LS47, BCD (İkili Kodlu Ondalık) veriyi 7-segmentli LED ekranların anot uçları için uygun sürücü çıkışlarına dönüştüren bir decoder entegresidir. Bu entegre, 4-bit BCD kodlu giriş sinyallerini alarak, 7-segment ekranın a, b, c, d, e, f ve g segmentlerini kontrol eder. DIP-16 form faktöründe sunulan 74LS47, dijital cihazlardan alınan verilerin sayısal olarak gösterilmesinde kullanılır. Özellikle bilgisayar, hesap makinesi, veri işleme sistemleri ve diğer dijital gösterge uygulamalarında tercih edilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Adı | 74LS47 |
| Ürün Kategorisi | Logic Entegreler |
| Ürün Alt Kategorisi | Decoder - Encoder Entegresi |
| Paket Tipi | DIP-16 |
| Montaj Tipi | DIP |
| Pin Sayısı | 16 |
| Besleme Gerilimi | 4.75V - 5.25V |
| Çıkış Sayısı | 7 |
| Logic Tipi | BCD - 7 Segment Decoder |

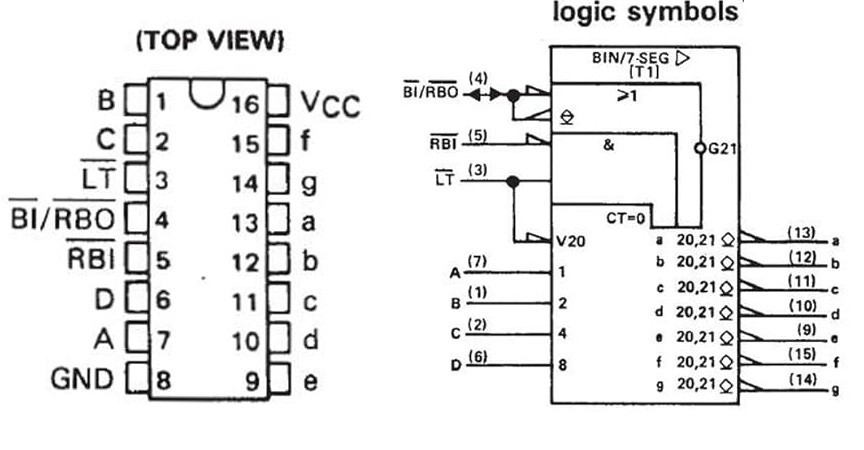

Pin Açıklamaları
| Pin | İsim | Açıklama |
|---|---|---|
| 1 | B | BCD giriş (bit 1) |
| 2 | C | BCD giriş (bit 2) |
| 3 | LT | Lamp Test girişi |
| 4 | BI/RBO | Blanking Input / Ripple Blanking Output |
| 5 | RBI | Ripple Blanking Input |
| 6 | D | BCD giriş (bit 3) |
| 7 | A | BCD giriş (bit 0) |
| 8 | GND | Toprak |
| 9 | e | 7-Segment çıkışı (segment e) |
| 10 | d | 7-Segment çıkışı (segment d) |
| 11 | c | 7-Segment çıkışı (segment c) |
| 12 | b | 7-Segment çıkışı (segment b) |
| 13 | a | 7-Segment çıkışı (segment a) |
| 14 | g | 7-Segment çıkışı (segment g) |
| 15 | f | 7-Segment çıkışı (segment f) |
| 16 | VCC | +5V besleme |
Uygulama Alanları
- 7-segment LED gösterge sistemleri
- Sayısal gösterge panelleri
- Hesap makineleri ve veri işleme devreleri
- Dijital sistem ve kontrol uygulamaları
