74LS20 DIP-14 Invertör ve Kapı Entegresi
SKU RM-IC-74LS20-0079
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
74LS20 DIP-14 Invertör ve Kapı Entegresi
Ürün Açıklaması
74LS20, TTL mantığına dayalı bir entegre devre çipidir ve iki adet 4 girişli NAND kapısı içerir. Her kapı dört girişe sahiptir; bu girişlerin NAND işlemi, giriş sinyallerinin tersinin (A·B·C·D)' çıkışa yansıtılması şeklinde gerçekleşir. Bu IC, yüksek hızlı işlem gerektiren dijital mantık uygulamalarında, endüstriyel, ticari ve askeri projelerde kullanılır. 74LS20, 0 ila 70°C çalışma sıcaklığına sahip olup, DIP-14 paketi ile kolay montaj imkanı sunar. Düşük güç tüketimi, yüksek gürültü toleransı ve ortalama 12 ns gecikme süresi gibi özellikleriyle tercih edilen bir mantıksal entegredir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Adı | 74LS20 |
| Ürün Kategorisi | Logic Entegre |
| Ürün Alt Kategorisi | NAND Kapısı Entegresi |
| Paket Tipi | DIP-14 |
| Montaj Tipi | DIP |
| Pin Sayısı | 14 |
| Besleme Gerilimi | 4.75V - 5.25V |
| Çıkış Akımı | 8 mA |
| Giriş Sayısı | 4 |
| Logic Tipi | NAND |

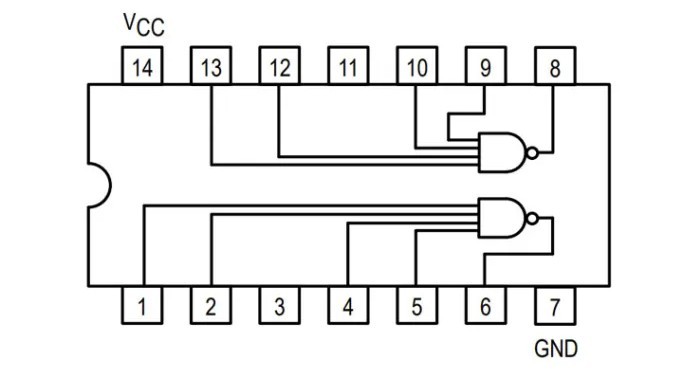

Pin Açıklamaları
| Pin | İsim | Açıklama |
|---|---|---|
| 1 | 1A | 1. NAND kapısı giriş A |
| 2 | 1B | 1. NAND kapısı giriş B |
| 3 | NC | Dahili bağlantı yok |
| 4 | 1C | 1. NAND kapısı giriş C |
| 5 | 1D | 1. NAND kapısı giriş D |
| 6 | 1Y | 1. NAND kapısı çıkış |
| 7 | GND | Toprak |
| 8 | 2Y | 2. NAND kapısı çıkış |
| 9 | 2A | 2. NAND kapısı giriş A |
| 10 | 2B | 2. NAND kapısı giriş B |
| 11 | NC | Dahili bağlantı yok |
| 12 | 2C | 2. NAND kapısı giriş C |
| 13 | 2D | 2. NAND kapısı giriş D |
| 14 | VCC | +5V besleme |
Uygulama Alanları
- Dijital mantık devreleri
- Veri işleme ve kontrol sistemleri
- Sıralı devreler ve sayıcılar
- Bilgisayar ve hesap makinesi devreleri
- Prototipleme ve eğitim uygulamaları
