74LS00 DIP-14 Invertör ve Kapı Entegresi
SKU RM-IC-74LS00-0090
KDV Hariç Fiyat Adresinizi Girdiğinizde Hesaplanacaktır.
Ürün Açıklaması
74LS00 DIP-14 NAND Kapısı Entegresi
Ürün Açıklaması
74LS00, TTL mantığına dayalı bir entegre devre çipidir ve içerisinde dört adet bağımsız NAND kapısı barındırır. Her kapı iki giriş sinyalini alarak, bu sinyallerin NAND işlemi sonucunu çıkış olarak verir. DIP-14 paketinde sunulan 74LS00, dijital elektronik devrelerde temel mantıksal işlemleri gerçekleştirmek için yaygın olarak kullanılır. Bu entegre, diğer TTL mantık entegreleri ile uyumlu çalışarak, karmaşık dijital sistemlerin tasarımında önemli bir rol oynar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Besleme Gerilimi | 5V (DC) |
| Giriş Seviyeleri | HIGH: 2.4V - 5V, LOW: 0V - 0.8V |
| Mantıksal İşlev | 4 adet NAND Kapısı |
| Paket Tipi | DIP-14 |
| Montaj Tipi | DIP |
| Pin Sayısı | 14 |
| Çıkış Akımı | 8 mA |

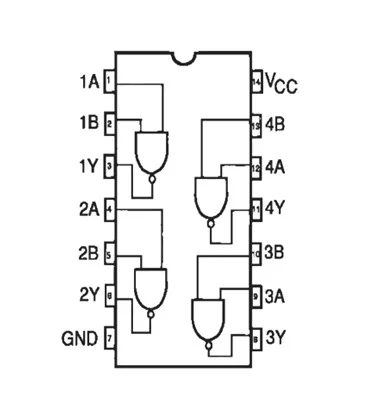

Pin Açıklamaları
| Pin No | Fonksiyon |
|---|---|
| 1 | 1A (1. NAND Kapısı Giriş A) |
| 2 | 1B (1. NAND Kapısı Giriş B) |
| 3 | 1Y (1. NAND Kapısı Çıkış) |
| 4 | 2A (2. NAND Kapısı Giriş A) |
| 5 | 2B (2. NAND Kapısı Giriş B) |
| 6 | 2Y (2. NAND Kapısı Çıkış) |
| 7 | GND (Toprak) |
| 8 | 3Y (3. NAND Kapısı Çıkış) |
| 9 | 3A (3. NAND Kapısı Giriş A) |
| 10 | 3B (3. NAND Kapısı Giriş B) |
| 11 | 4Y (4. NAND Kapısı Çıkış) |
| 12 | 4A (4. NAND Kapısı Giriş A) |
| 13 | 4B (4. NAND Kapısı Giriş B) |
| 14 | VCC (Besleme Gerilimi) |
Uygulama Alanları
- Dijital mantık devreleri tasarımları
- Mikrodenetleyici tabanlı projeler
- Bilgisayar ve otomasyon sistemleri
- Dijital elektronik laboratuvar uygulamaları
