74HC595 Shift Register
Ürün Açıklaması
74HC595, yüksek hızlı 8 bit CMOS kaydırma kaydı entegresidir ve mikrodenetleyicilerde seri-paralel veri dönüşümü için yaygın olarak kullanılır. Birden fazla I/O cihazını aynı anda kontrol etmek için idealdir. Yalnızca 3 pin kullanarak 8 farklı çıkışı kontrol edebilir ve birden fazla 74HC595’i birbirine bağlayarak sınırsız sayıda çevresel cihazı yönetmek mümkündür.
Entegre yalnızca dijital mantık sinyalleri ile çalışır ve analog işlemler gerçekleştiremez. Bu nedenle, bağlı bileşenler yalnızca açılıp kapatılabilir, PWM veya değişken çıkışlar sağlanamaz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Çalışma Voltajı | 2.0V - 6.0V |
| Güç Tüketimi | Düşük |
| Çıkış Modu | 3-state |
| Kullanım Alanı | Seri-paralel veri dönüşümü |
| Bağlantı Türü | Daisy chain (Zincirleme bağlantı) |

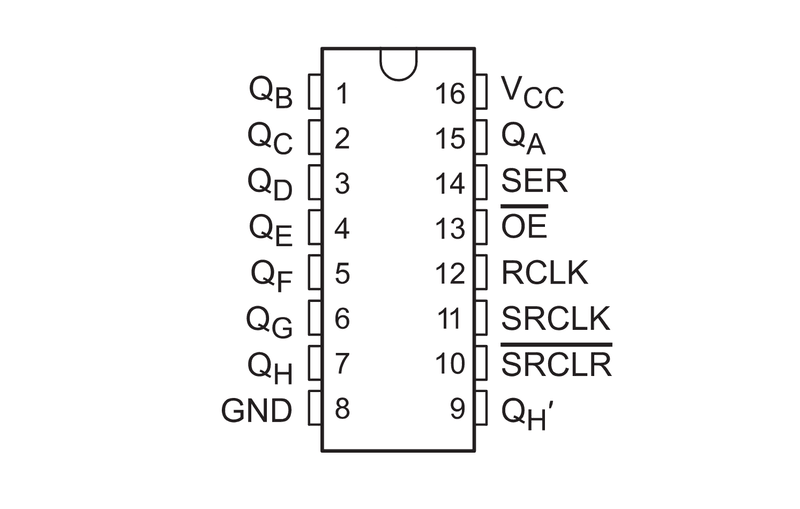

Pin Açıklamaları
| Pin No | Fonksiyon |
|---|---|
| 1 | QB (Çıkış B) |
| 2 | QC (Çıkış C) |
| 3 | QD (Çıkış D) |
| 4 | QE (Çıkış E) |
| 5 | QF (Çıkış F) |
| 6 | QG (Çıkış G) |
| 7 | QH (Çıkış H) |
| 8 | GND (Toprak) |
| 9 | QH’ (Daisy chain çıkışı, sonraki entegreye veri aktarımı) |
| 10 | SRCLR (Kaydırma Kaydı Temizleme, aktif düşük) |
| 11 | SRCLK (Kaydırma Kaydı Clock Girişi) |
| 12 | RCLK (Depolama Register Clock Girişi) |
| 13 | OE (Output Enable, aktif düşük) |
| 14 | SER (Seri Veri Girişi) |
| 15 | QA (Çıkış A) |
| 16 | VCC (Besleme Gerilimi) |
Kullanım Alanları
- Bitwise ve koşullu mantık kullanarak LED desenleri oluşturma.
- 7 segment ekran kontrolü ve dijital saat projeleri.
- Ev otomasyonu kontrol panelleri.
- LED’lerle ikili (binary) sayıcı projeleri.
- Düğmeler ve potansiyometrelerle MIDI kontrol cihazları.
